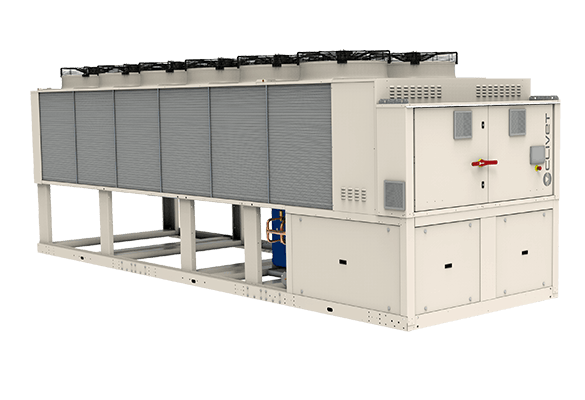

CLIVET · Pompă de căldură aer-apă · R32
SPINCHILLER4
Pompă de căldură aer-apă pentru exterior, cu două circuite frigorifice independente, compresoare Scroll, ventilatoare EC și versiuni Excellence / Premium.
Răcire EXC215-655 kW
Încălzire EXC225-685 kW
SEERpână la 4.89
RefrigerantR32
Prezentare tehnică
SPINCHILLER4 WSAN-YSC4 80.3-240.6 este o pompă de căldură reversibilă aer-apă pentru instalații comerciale și industriale. Platforma folosește compresoare Scroll, ventilatoare axiale EC și două circuite frigorifice independente, astfel încât capacitatea să poată fi etapizată și să existe o mai bună continuitate de funcționare.
Unitatea este disponibilă în configurații EXC (Excellence) și PRM (Premium). Modelele și performanțele nu sunt identice între cele două versiuni, motiv pentru care tabelele sunt separate.
Temperaturi, schimbătoare și integrare
- R32, GWP 675 în Product Sheet;
- apă caldă până la 55°C;
- funcționare în încălzire până la -15°C aer exterior;
- schimbător cu plăci în configurația standard, cu opțiune shell & tube conform configurației;
- grup hidronic, rezervor de sistem și recuperare parțială de căldură disponibile;
- management modular până la 8 unități în cascadă.
Aplicații recomandate
Este potrivit pentru clădiri comerciale, producție, logistică, hoteluri și instalații centralizate care au nevoie de răcire și încălzire din aceeași platformă. Selecția trebuie făcută la temperaturile reale ale apei și aerului, nu doar după puterea nominală din catalog.
Intervalul de putere: pagina curentă Clivet indică 215-655 kW pentru această subgamă, iar unele date din crawler păstrează limita 215-675 kW. Product Sheet-ul SP26A019GB-00 detaliază EXC la 215-655 kW și PRM la 235-630 kW; acestea sunt valorile folosite în tabele.
Date tehnice pe modele
Versiunea EXC - Excellence
| Parametru | UM | 80.3 | 90.4 | 100.4 | 110.4 | 120.4 | 130.4 | 145.4 | 160.4 | 185.5 | 210.6 | 225.6 | 240.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 215 | 240 | 265 | 290 | 320 | 355 | 390 | 430 | 500 | 555 | 610 | 655 |
| Putere absorbită răcire | kW | 72.9 | 76.4 | 84.7 | 94.9 | 106 | 114 | 128 | 143 | 163 | 188 | 198 | 218 |
| EER | 2.95 | 3.14 | 3.13 | 3.05 | 3.02 | 3.11 | 3.04 | 3.00 | 3.06 | 2.96 | 3.08 | 3.01 | |
| SEER | 4.45 | 4.79 | 4.74 | 4.81 | 4.84 | 4.86 | 4.78 | 4.72 | 4.88 | 4.84 | 4.89 | 4.86 | |
| ηs,c | % | 175.0 | 188.5 | 186.6 | 189.4 | 190.4 | 191.3 | 188.1 | 186.0 | 192.1 | 190.7 | 192.6 | 191.5 |
| Putere termică | kW | 225 | 255 | 280 | 310 | 335 | 375 | 415 | 455 | 530 | 585 | 640 | 685 |
| Putere absorbită încălzire | kW | 69.9 | 78.8 | 85.6 | 95.2 | 103 | 114 | 125 | 137 | 160 | 178 | 199 | 211 |
| COP | 3.22 | 3.24 | 3.27 | 3.26 | 3.26 | 3.29 | 3.32 | 3.31 | 3.32 | 3.28 | 3.22 | 3.24 | |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |
| Putere sonoră SC | dB(A) | 87 | 88 | 89 | 89 | 89 | 91 | 91 | 91 | 92 | 92 | 93 | 93 |
| Putere sonoră EN | dB(A) | 84 | 85 | 86 | 86 | 86 | 86 | 87 | 87 | 88 | 89 | 90 | 90 |
| Lungime SC-EXC | mm | 3118 | 4114 | 4114 | 4114 | 4114 | 5091 | 5091 | 5091 | 6066 | 6066 | 7045 | 7045 |
| Greutate în funcționare SC-EXC | kg | 2300 | 2631 | 2652 | 2772 | 2890 | 3295 | 3438 | 3594 | 4097 | 4199 | 4761 | 4861 |
EN 14511:2022: răcire apă 12/7°C, aer 35°C; încălzire apă 40/45°C, aer 7°C DB / 6°C WB.
Versiunea PRM - Premium
| Parametru | UM | 90.3 | 100.3 | 110.4 | 120.4 | 130.4 | 145.4 | 160.4 | 185.5 | 210.6 | 225.6 | 240.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 235 | 255 | 275 | 300 | 335 | 370 | 405 | 480 | 530 | 585 | 630 |
| Putere absorbită răcire | kW | 83.7 | 94.1 | 102 | 116 | 119 | 136 | 155 | 172 | 200 | 207 | 227 |
| EER | 2.80 | 2.71 | 2.70 | 2.59 | 2.81 | 2.72 | 2.61 | 2.80 | 2.65 | 2.83 | 2.77 | |
| SEER | 4.26 | 4.24 | 4.35 | 4.37 | 4.55 | 4.57 | 4.33 | 4.64 | 4.62 | 4.66 | 4.64 | |
| ηs,c | % | 167.2 | 166.7 | 171.0 | 171.6 | 178.9 | 179.9 | 170.1 | 182.8 | 181.8 | 183.4 | 182.5 |
| Putere termică | kW | 240 | 265 | 285 | 315 | 350 | 385 | 420 | 500 | 555 | 610 | 655 |
| Putere absorbită încălzire | kW | 76.4 | 85.5 | 92.3 | 102 | 112 | 124 | 134 | 157 | 175 | 191 | 206 |
| COP | 3.15 | 3.10 | 3.09 | 3.09 | 3.12 | 3.10 | 3.13 | 3.19 | 3.17 | 3.18 | 3.18 | |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |
| Putere sonoră SC | dB(A) | 87 | 88 | 88 | 88 | 90 | 90 | 90 | 91 | 91 | 92 | 92 |
| Putere sonoră EN | dB(A) | 85 | 86 | 86 | 86 | 86 | 87 | 87 | 88 | 89 | 90 | 90 |
| Lungime SC-PRM | mm | 3118 | 3118 | 3118 | 3118 | 4114 | 4114 | 4114 | 5091 | 5091 | 6066 | 6066 |
| Greutate în funcționare SC-PRM | kg | 2320 | 2445 | 2434 | 2562 | 2893 | 3018 | 3143 | 3779 | 3867 | 4310 | 4435 |
EN 14511:2022: răcire apă 12/7°C, aer 35°C; încălzire apă 40/45°C, aer 7°C DB / 6°C WB.
Documentație tehnică
Product Sheet SPINCHILLER4 SP26A019GB-00
Product Sheet-ul a fost verificat ca PDF valid și este stocat local pe RACITOR.RO. Fișierul denumit „technical-bulletin.pdf” din arhiva crawlerului a fost verificat separat și este HTML, nu PDF, de aceea nu este publicat ca document descărcabil. Datele se verifică la selecția finală în funcție de configurație și punctul real de lucru.
