CLIVET · Chiller aer-apă · R32

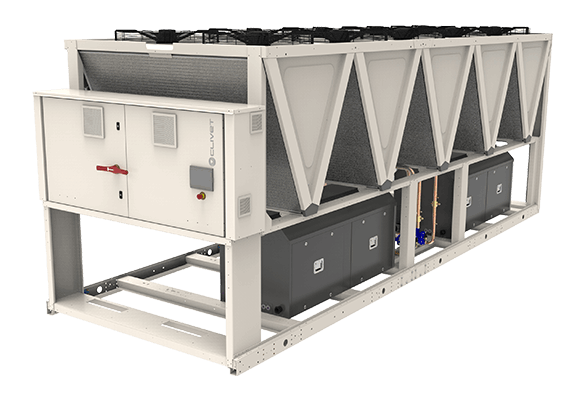

SPINCHILLER4
Chiller aer-apă pentru exterior, cu două circuite frigorifice, compresoare Scroll, ventilatoare EC și versiuni Excellence / Premium.
Răcire EXC222-675 kW
SEERpână la 5.00
Apă răcităpână la -12°C
RefrigerantR32
Prezentare tehnică
SPINCHILLER4 WSAT-YSC4 80.3-240.6 este un chiller aer-apă modular ca putere, conceput pentru aplicații comerciale și industriale. Utilizează compresoare Scroll, ventilatoare EC și două circuite frigorifice independente.
EXC și PRM folosesc seturi de mărimi diferite. EXC urmărește eficiență mai ridicată, iar PRM oferă o configurație alternativă cu performanțe sezoniere distincte. Tabelele sunt separate pentru a evita asocierea unei valori cu o mărime care nu există în acea versiune.
Domeniu de funcționare și recuperare
- R32;
- funcționare la aer exterior până la 50°C;
- apă răcită până la -12°C, în configurațiile permise;
- schimbător cu plăci sau shell & tube în funcție de configurație;
- recuperare parțială și recuperare totală de căldură disponibile;
- trei niveluri acustice și integrare hidronică disponibilă;
- management în cascadă până la 8 unități.
Aplicații recomandate
Gama este relevantă pentru procese, centre de date cu apă răcită, logistică, retail și clădiri mari. Pentru regimuri negative de apă sau temperaturi exterioare ridicate, selecția trebuie verificată în software-ul producătorului cu glicol, debite și pierderi de sarcină reale.
Diferență de interval: datele de catalog/crawler pot afișa 215-675 kW pentru platformă. Product Sheet-ul SP26A018GB-00 al versiunii WSAT detaliază 222-675 kW pentru EXC și 232-644 kW pentru PRM. RACITOR.RO folosește valorile documentului tehnic pentru tabele.
Date tehnice pe modele
Versiunea EXC - Excellence
| Parametru | UM | 80.3 | 100.4 | 115.4 | 130.4 | 155.5 | 170.5 | 185.5 | 210.6 | 225.6 | 240.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 222 | 267 | 314 | 364 | 423 | 472 | 520 | 573 | 624 | 675 |
| Putere absorbită | kW | 69.4 | 85.5 | 99.8 | 115 | 135 | 149 | 167 | 184 | 200 | 218 |
| EER | 3.20 | 3.12 | 3.15 | 3.17 | 3.15 | 3.16 | 3.11 | 3.12 | 3.12 | 3.10 | |
| SEER | 4.70 | 4.67 | 4.78 | 4.75 | 4.92 | 5.00 | 4.96 | 4.94 | 4.96 | 4.90 | |
| ηs,c | % | 185.2 | 183.8 | 188.3 | 187.1 | 193.6 | 197.0 | 195.5 | 194.6 | 195.4 | 193.1 |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |
| Putere sonoră ST | dB(A) | 90 | 91 | 92 | 93 | 94 | 95 | 95 | 96 | 96 | 97 |
| Putere sonoră SC | dB(A) | 87 | 88 | 89 | 90 | 90 | 91 | 91 | 92 | 92 | 93 |
| Putere sonoră EN | dB(A) | 84 | 84 | 86 | 86 | 86 | 87 | 88 | 88 | 88 | 89 |
| Lungime SC-EXC | mm | 2925 | 2925 | 4175 | 4175 | 5417 | 5417 | 5417 | 6680 | 6680 | 6680 |
| Greutate în funcționare SC-EXC | kg | 1879 | 1898 | 2345 | 2494 | 2979 | 3152 | 3314 | 3810 | 3943 | 4100 |
EN 14511:2022: apă 12/7°C, aer exterior 35°C; valori sezoniere EN 14825:2022.
Versiunea PRM - Premium
| Parametru | UM | 90.3 | 110.4 | 130.4 | 145.4 | 170.5 | 185.5 | 210.6 | 225.6 | 240.6 |
|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 232 | 291 | 333 | 384 | 443 | 483 | 537 | 590 | 644 |
| Putere absorbită | kW | 84.5 | 102 | 124 | 139 | 156 | 179 | 199 | 209 | 233 |
| EER | 2.74 | 2.85 | 2.69 | 2.77 | 2.84 | 2.70 | 2.70 | 2.82 | 2.76 | |
| SEER | 4.38 | 4.48 | 4.46 | 4.47 | 4.65 | 4.64 | 4.61 | 4.69 | 4.62 | |
| ηs,c | % | 172.3 | 176.1 | 175.4 | 175.8 | 183.0 | 182.5 | 181.2 | 184.7 | 181.9 |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |
| Putere sonoră ST | dB(A) | 90 | 91 | 92 | 93 | 94 | 94 | 95 | 96 | 96 |
| Putere sonoră SC | dB(A) | 87 | 88 | 89 | 89 | 90 | 90 | 91 | 92 | 92 |
| Putere sonoră EN | dB(A) | 84 | 86 | 86 | 87 | 87 | 88 | 89 | 89 | 89 |
| Lungime SC-PRM | mm | 2925 | 2925 | 2925 | 4175 | 4175 | 4175 | 5417 | 5417 | 5417 |
| Greutate în funcționare SC-PRM | kg | 1893 | 2000 | 2116 | 2576 | 2763 | 2938 | 3396 | 3563 | 3684 |
EN 14511:2022: apă 12/7°C, aer exterior 35°C; valori sezoniere EN 14825:2022.
Documentație tehnică
Product Sheet SPINCHILLER4 SP26A018GB-00
Product Sheet-ul a fost verificat ca PDF valid și este stocat local pe RACITOR.RO. Fișierul denumit „technical-bulletin.pdf” din arhiva crawlerului a fost verificat separat și este HTML, nu PDF, de aceea nu este publicat ca document descărcabil. Datele se verifică la selecția finală în funcție de configurație și punctul real de lucru.
