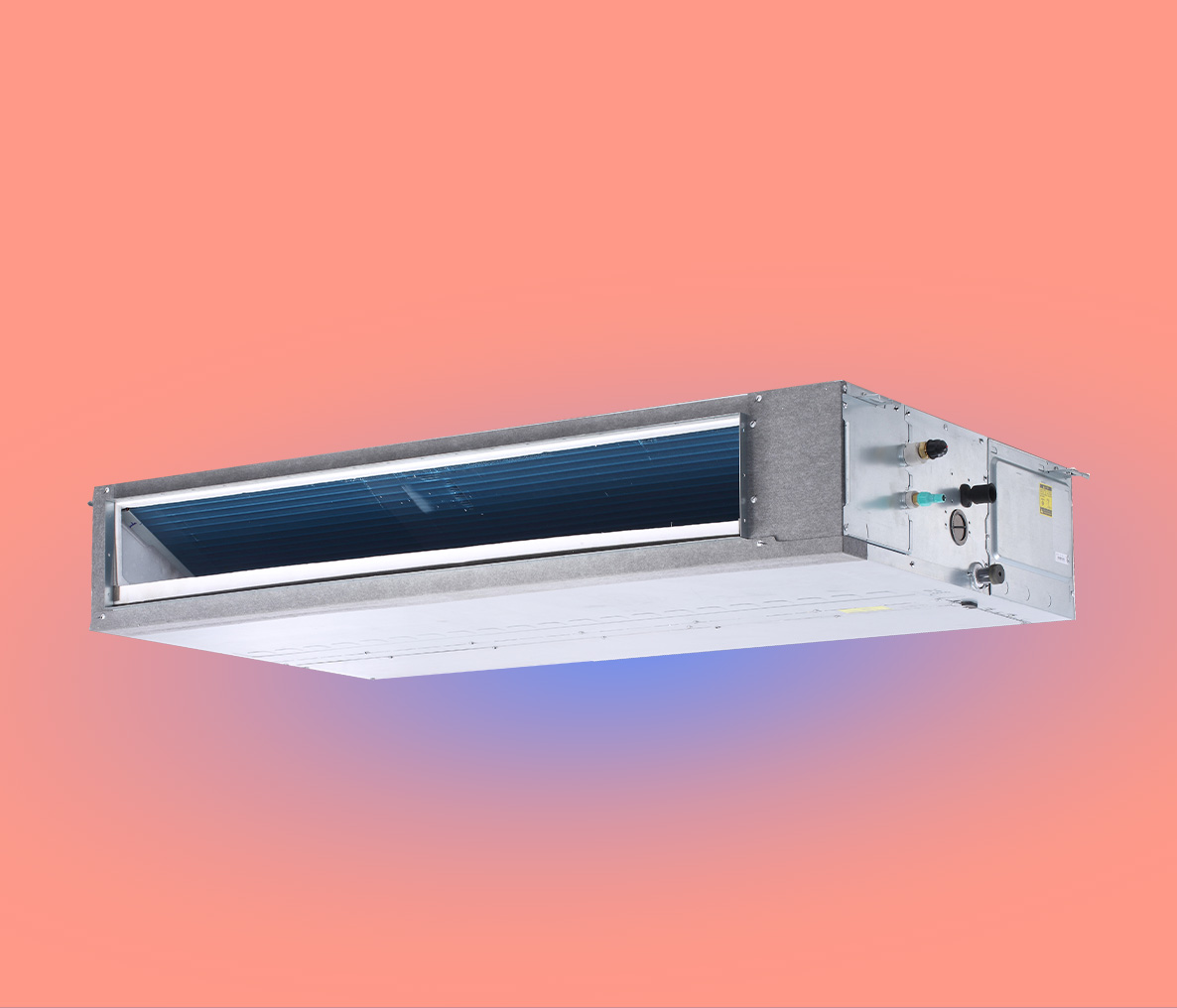

Medium Static Pressure Duct – CNT2-3-XY D15÷D160
Unitate interioară VRF canalizabilă de presiune medie, cu 13 mărimi între 1.5 și 16 kW și reglaj în 20 de trepte până la 160 Pa.
Răcire1.5–16 kW
Încălzire1.8–18 kW
Înălțime245 mm
Presiune statică10–160 Pa
Debit aerpână la 2350 m³/h
MărimiD15–D160
Echilibrul dintre construcție compactă și disponibil de presiune
CNT2-3-XY acoperă aplicațiile unde o unitate slim de joasă presiune nu este suficientă, dar nu este necesară o unitate heavy-duty de 250–400 Pa. Clivet păstrează înălțimea la 245 mm și oferă reglaj până la 160 Pa.
Flexibilitate de montaj
Unitatea permite adaptarea presiunii la rețeaua reală și este potrivită pentru distribuții cu mai multe ramificații și difuzoare. Debitul maxim crește până la 2350 m³/h pentru D160.
Aplicații recomandate
Birouri, hoteluri, săli de ședință, retail, clinici și alte spații unde unitatea trebuie ascunsă, iar tubulatura are pierderi moderate. Selecția trebuie verificată simultan pe putere, debit, presiune și acustică.
Documentație: tabelul este prelucrat din Clivet VRF Katalog 2026, care publică toate mărimile D15–D160 și 20 de trepte de reglaj ale presiunii până la 160 Pa.
Date tehnice pe modele
| Parametru | UM | D15 | D22 | D28 | D36 | D45 | D56 | D71 | D80 | D90 | D112 | D125 | D140 | D160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 1.5 | 2.2 | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 | 8.0 | 9.0 | 11.2 | 12.5 | 14.0 | 16.0 |
| Putere termică | kW | 1.8 | 2.5 | 3.2 | 4.0 | 5.0 | 6.3 | 8.0 | 9.0 | 10.0 | 12.5 | 14.0 | 16.0 | 18.0 |
| Consum ventilator | W | 33 | 36 | 40 | 50 | 70 | 70 | 96 | 102 | 110 | 138 | 172 | 172 | 210 |
| Debit aer max/min | m³/h | 470/280 | 500/300 | 540/320 | 575/335 | 665/410 | 970/575 | 1150/660 | 1355/805 | 1420/835 | 1950/1150 | 2105/1300 | 2105/1300 | 2350/1400 |
| Presiune statică | Pa | 30 (10–160) | 30 (10–160) | 30 (10–160) | 30 (10–160) | 30 (10–160) | 30 (10–160) | 30 (10–160) | 40 (10–160) | 40 (10–160) | 40 (10–160) | 50 (10–160) | 50 (10–160) | 50 (10–160) |
| Dimensiuni L×H×A | mm | 680×245×750 | 680×245×750 | 680×245×750 | 680×245×750 | 680×245×750 | 880×245×750 | 880×245×750 | 1130×245×750 | 1130×245×750 | 1480×245×750 | 1480×245×750 | 1480×245×750 | 1480×245×750 |
Date normalizate din Clivet VRF Katalog 2026. Debitele sunt valorile maxim/minim publicate pentru cele 7 trepte.
Documentație tehnică
Fișă tehnică RACITOR.RO – CNT2-3-XY
Fișa locală este bazată pe Clivet VRF Katalog 2026 și pagina actuală CNT2-3-XY. Nu este prezentată ca Product Sheet original Clivet.
