CLIVET · VRF

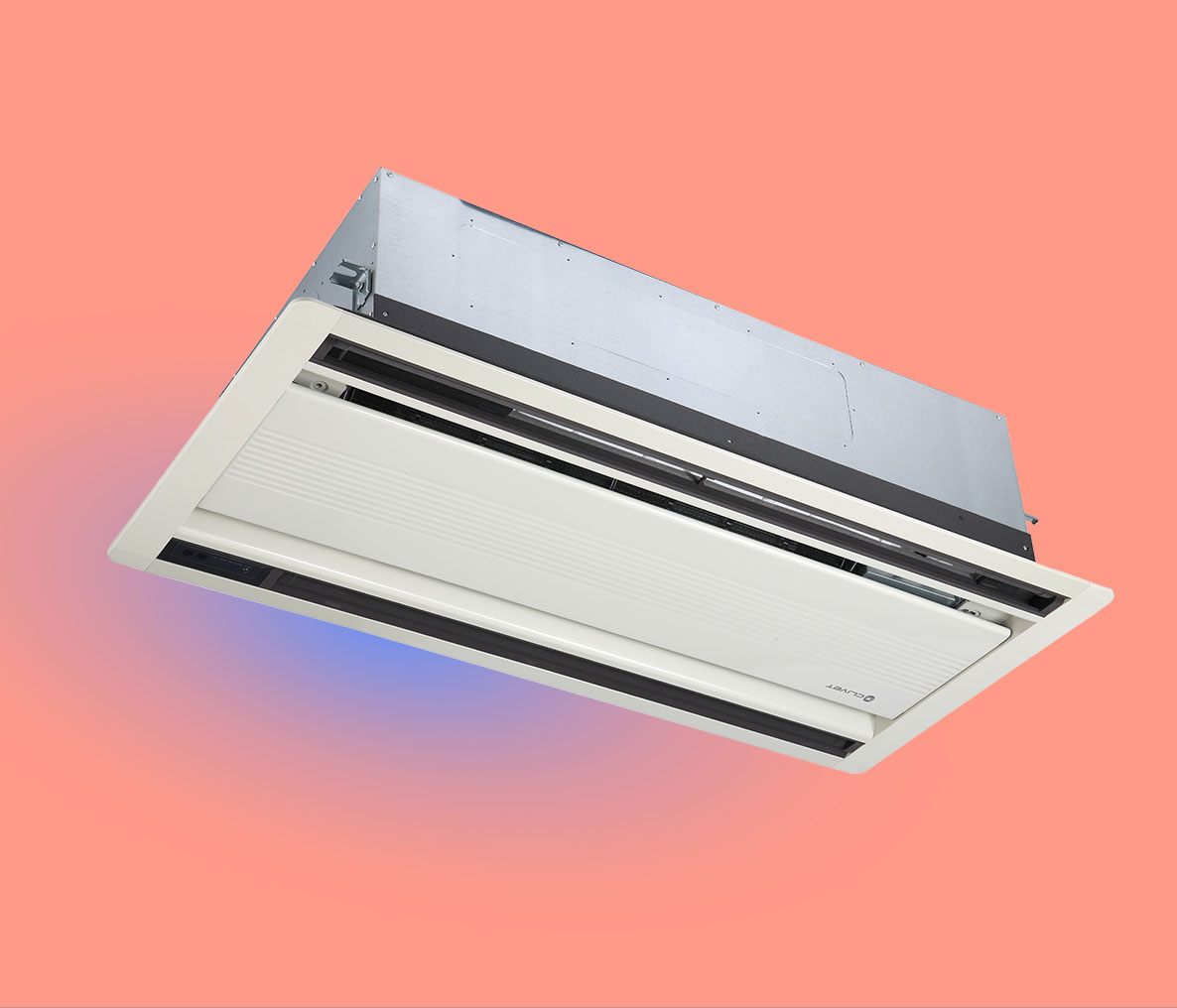

2-way Cassette – Q2DN-3-XY D22÷D71
Casetă VRF cu distribuție pe două direcții, debit ridicat și nivel acustic redus, potrivită pentru încăperi alungite și spații cu tavane mai înalte.
Răcire2.2–7.1 kW
Încălzire2.6–8.0 kW
Debit aer410–1200 m³/h
Zgomot minim24 dB(A)
Pompă condens1200 mm
Platformă VRFR32 / R410A
Distribuție uniformă pe două direcții
Q2DN-3-XY este proiectată pentru a evita turbulențele și a menține distribuția uniformă a temperaturii. Debitul ridicat permite utilizarea inclusiv în încăperi cu tavan înalt, unde jetul trebuie să ajungă mai departe.
Acustică și integrare
La modelele mici Clivet publică valori de presiune sonoră până la 24 dB(A) pe treapta minimă. Corpul are 1172×299×591 mm, iar panoul 1430×53×680 mm pentru întreaga gamă.
Dimensionare
Selecția trebuie corelată cu sarcina termică, forma încăperii, poziția casetei și nivelul acustic dorit. Capacitatea unității interioare trebuie verificată și în contextul raportului de conectare al sistemului VRF.
Documentație: Technical Bulletin-ul Clivet BT23N007GB-00 publică datele model-cu-model pentru D22–D71. PDF-ul local RACITOR.RO sintetizează aceste date și catalogul Clivet VRF 2026.
Date tehnice pe modele
| Parametru | UM | D22 | D28 | D36 | D45 | D56 | D71 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 2.2 | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 |
| Putere termică | kW | 2.6 | 3.2 | 4.0 | 5.0 | 6.3 | 8.0 |
| Consum ventilator | W | 35 | 40 | 40 | 50 | 69 | 98 |
| Debit aer max/min | m³/h | 654/410 | 654/410 | 725/458 | 850/550 | 980/670 | 1200/770 |
| Presiune sonoră max/min | dB(A) | 33/24 | 33/24 | 35/25 | 37/30 | 39/30 | 44/34 |
| Dimensiuni corp L×H×A | mm | 1172×299×591 | 1172×299×591 | 1172×299×591 | 1172×299×591 | 1172×299×591 | 1172×299×591 |
| Greutate corp | kg | 29.7 | 29.7 | 29.7 | 31.6 | 31.6 | 31.6 |
| Dimensiuni panou L×H×A | mm | 1430×53×680 | 1430×53×680 | 1430×53×680 | 1430×53×680 | 1430×53×680 | 1430×53×680 |
| Racord condens | mm | OD Ø32 | OD Ø32 | OD Ø32 | OD Ø32 | OD Ø32 | OD Ø32 |
Datele sunt normalizate din Clivet BT23N007GB-00 și catalogul VRF 2026.
Documentație tehnică
Fișă tehnică RACITOR.RO – Q2DN-3-XY
Fișa locală este bazată pe Clivet Technical Bulletin BT23N007GB-00 și Clivet VRF Katalog 2026. Nu este prezentată ca Product Sheet original Clivet.
