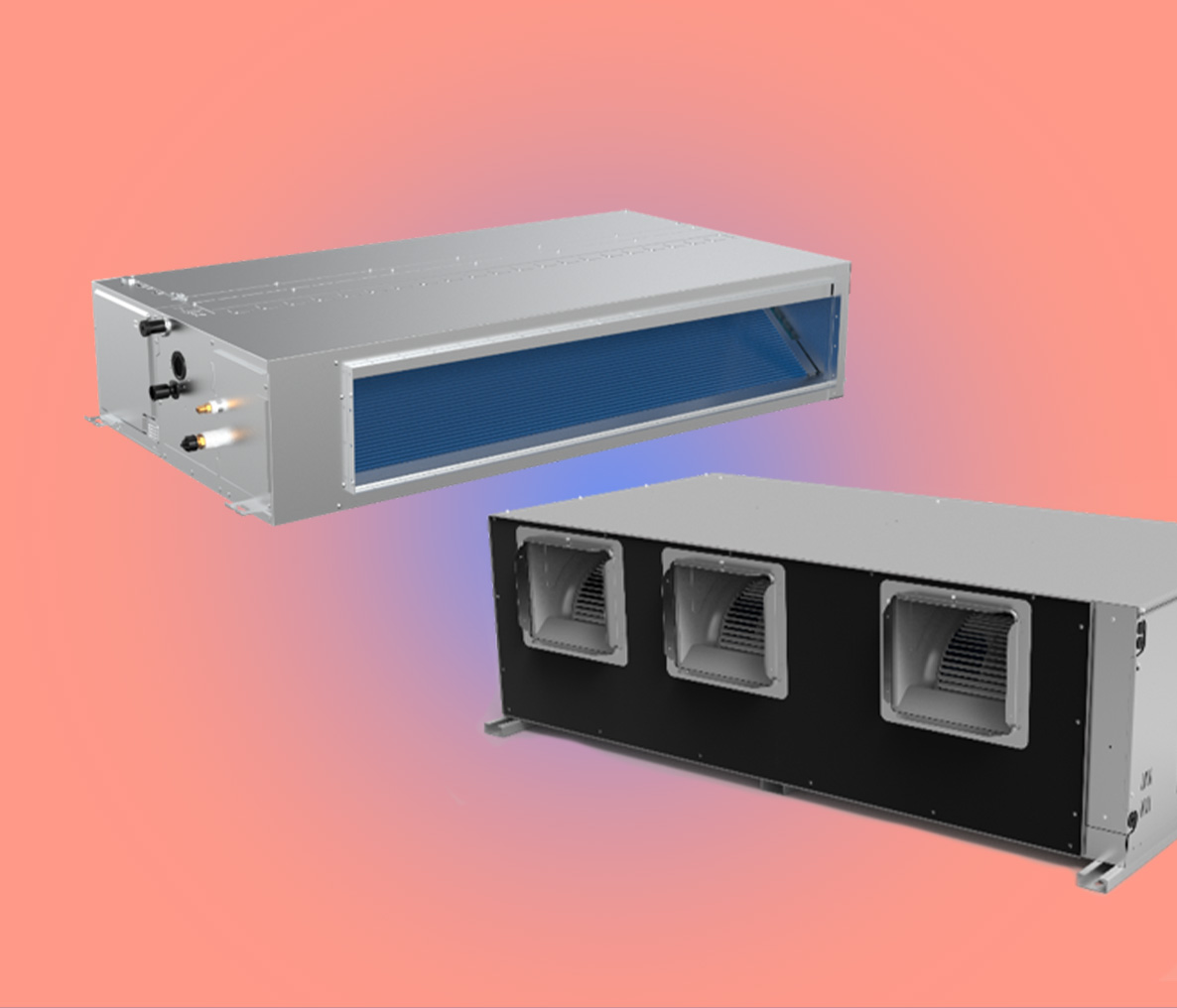

High Static Pressure Duct – CN-3-XY D56÷D560
Unitate interioară VRF canalizabilă pentru rețele de aer cu pierderi ridicate, cu 16 mărimi de la 5.6 la 56 kW și reglaj fin al presiunii statice.
Răcire5.6–56 kW
Încălzire6.3–63 kW
MărimiD56–D560
Presiune staticăpână la 250/400 Pa
Debit aerpână la 8400 m³/h
Control20 trepte
Canalizabilă pentru rețele de aer extinse
CN-3-XY este alegerea Clivet pentru aplicațiile în care tubulatura, filtrele, clapetele și difuzoarele generează pierderi de presiune semnificative. Gama ajunge la 56 kW în răcire și 63 kW în încălzire.
Două clase constructive
Mărimile până la D160 oferă reglaj până la 250 Pa, iar gama D200–D560 ajunge la 400 Pa. Debitul maxim publicat urcă la 8400 m³/h pentru D560.
Selecție după rețeaua de aer
La acest tip de unitate, calculul de presiune este la fel de important ca puterea termică. Presiunea disponibilă trebuie setată pe pierderea reală a tubulaturii pentru a evita zgomotul și consumul inutil.
Documentație: Clivet VRF Katalog 2026 publică datele tehnice pe toate cele 16 mărimi. Pentru lizibilitate, tabelul web rămâne într-un singur bloc cu scroll orizontal, iar PDF-ul local îl împarte în două subgame.
Date tehnice pe modele
| Parametru | UM | D56 | D71 | D80 | D90 | D112 | D125 | D140 | D160 | D200 | D224 | D252 | D280 | D335 | D400 | D450 | D560 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 5.6 | 7.1 | 8.0 | 9.0 | 11.2 | 12.5 | 14.0 | 16.0 | 20.0 | 22.4 | 25.2 | 28.0 | 33.5 | 40.0 | 45.0 | 56.0 |
| Putere termică | kW | 6.3 | 8.0 | 9.0 | 10.0 | 12.5 | 14.0 | 16.0 | 18.0 | 22.5 | 25.0 | 26.0 | 31.5 | 38.0 | 45.0 | 56.0 | 63.0 |
| Consum ventilator | W | 159 | 159 | 159 | 196 | 248 | 252 | 284 | 339 | 780 | 780 | 780 | 780 | 810 | 1850 | 1850 | 2030 |
| Debit aer max/min | m³/h | 1360/884 | 1360/884 | 1360/884 | 1500/975 | 2140/1391 | 2150/1398 | 2400/1560 | 2600/1690 | 4700/2820 | 4700/2820 | 4700/2820 | 4700/2820 | 4700/2820 | 7500/4500 | 7500/4500 | 8400/5040 |
| Presiune statică | Pa | 80 (0–250) | 80 (0–250) | 80 (0–250) | 80 (0–250) | 80 (0–250) | 100 (0–250) | 100 (0–250) | 100 (0–250) | 200 (0–400) | 200 (0–400) | 200 (0–400) | 200 (0–400) | 200 (0–400) | 300 (0–400) | 300 (0–400) | 300 (0–400) |
| Dimensiuni L×H×A | mm | 1130×299×750 | 1130×299×750 | 1130×299×750 | 1130×299×750 | 1480×299×750 | 1480×299×750 | 1480×299×750 | 1480×299×750 | 1300×580×1050 | 1300×580×1050 | 1300×580×1050 | 1300×580×1050 | 1300×580×1050 | 1850×580×1050 | 1850×580×1050 | 1850×580×1050 |
Date normalizate din Clivet VRF Katalog 2026. Debitele sunt valorile maxim/minim ale treptelor publicate.
Documentație tehnică
Fișă tehnică RACITOR.RO – CN-3-XY
Fișa locală este bazată pe Clivet VRF Katalog 2026 și pagina actuală CN-3-XY. Nu este prezentată ca Product Sheet original Clivet.
