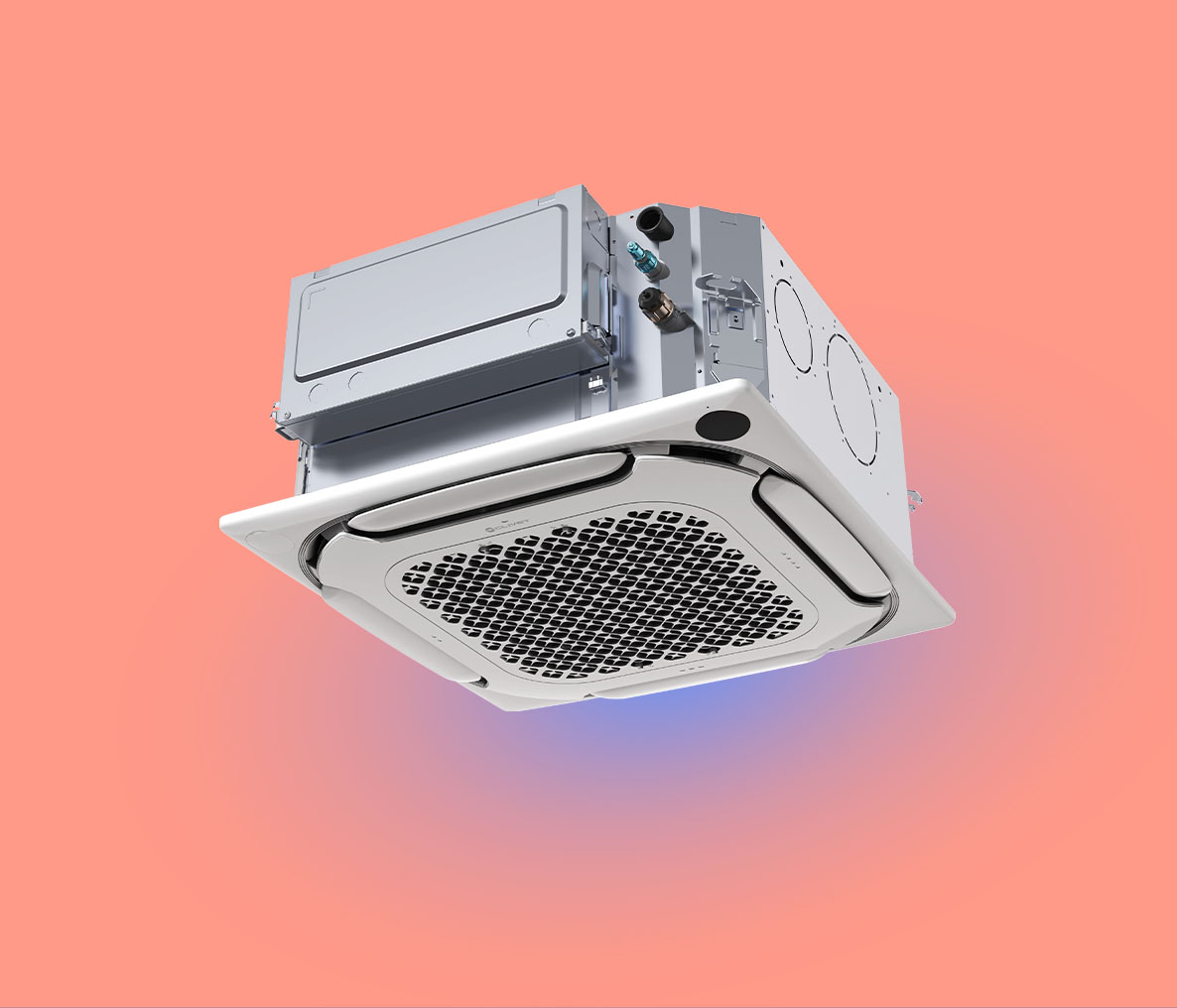

Compact 4-way Cassette – Q4AN-3-XY D15÷D63
Casetă VRF compactă cu distribuție în patru direcții, concepută pentru plafoane false joase și control uniform al aerului în birouri, hoteluri, retail și alte spații comerciale.
Răcire1.5–6.3 kW
Încălzire1.8–7.1 kW
Înălțime corp235 mm
Debit aer295–905 m³/h
Pompă condens1200 mm
Platformă VRFR32 / R410A
Casetă compactă pentru plafoane joase
Q4AN-3-XY păstrează corpul la numai 235 mm înălțime pentru toate cele șapte mărimi. Panoul 620×620 mm este potrivit pentru integrarea discretă în plafon, iar clapetele pot fi controlate individual pentru distribuția aerului pe patru direcții.
Senzor de prezență și drenaj integrat
Clivet integrează senzor de prezență pentru adaptarea funcționării la ocuparea încăperii și pompă de condens cu ridicare până la 1200 mm. Unitatea permite și aport de aer proaspăt prin racord dedicat.
Selecția corectă
Puterea nominală este doar primul criteriu. Pentru confort real trebuie verificate debitul la treapta dorită, presiunea sonoră, geometria încăperii, poziția casetei și compatibilitatea cu unitatea exterioară VRF selectată.
Documentație: arhiva crawlerului nu include un PDF tehnic valid pentru această familie. Tabelul este normalizat din catalogul oficial Clivet VRF 2026 și din fișa Clivet REF-SP23N044GB-00; PDF-ul local este etichetat explicit ca fișă RACITOR.RO.
Date tehnice pe modele
| Parametru | UM | D15 | D22 | D28 | D36 | D45 | D56 | D63 |
|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 1.5 | 2.2 | 2.8 | 3.6 | 4.5 | 5.6 | 6.3 |
| Putere termică | kW | 1.8 | 2.4 | 3.2 | 4.0 | 5.0 | 6.3 | 7.1 |
| Consum ventilator | W | 14 | 14 | 16 | 18 | 25 | 35 | 50 |
| Debit aer max/min | m³/h | 450/295 | 450/295 | 510/340 | 530/345 | 640/425 | 810/535 | 905/605 |
| Presiune sonoră max/min | dB(A) | 29/25 | 29/25 | 30/25 | 31/25.5 | 36.5/26.5 | 39/32 | 43/33.5 |
| Dimensiuni corp L×H×A | mm | 575×235×638 | 575×235×638 | 575×235×638 | 575×235×638 | 575×235×638 | 575×235×638 | 575×235×638 |
| Greutate corp | kg | 13 | 13 | 13 | 14 | 14 | 15 | 15 |
| Dimensiuni panou L×H×A | mm | 620×65×620 | 620×65×620 | 620×65×620 | 620×65×620 | 620×65×620 | 620×65×620 | 620×65×620 |
| Racord condens | mm | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 |
Debitele și nivelurile acustice sunt prezentate ca valori maxim/minim din cele 7 trepte publicate de Clivet.
Documentație tehnică
Fișă tehnică RACITOR.RO – Q4AN-3-XY
Fișa locală este bazată pe Clivet VRF Katalog 2026 și documentația tehnică Clivet REF-SP23N044GB-00. Nu este prezentată ca Product Sheet original Clivet.
