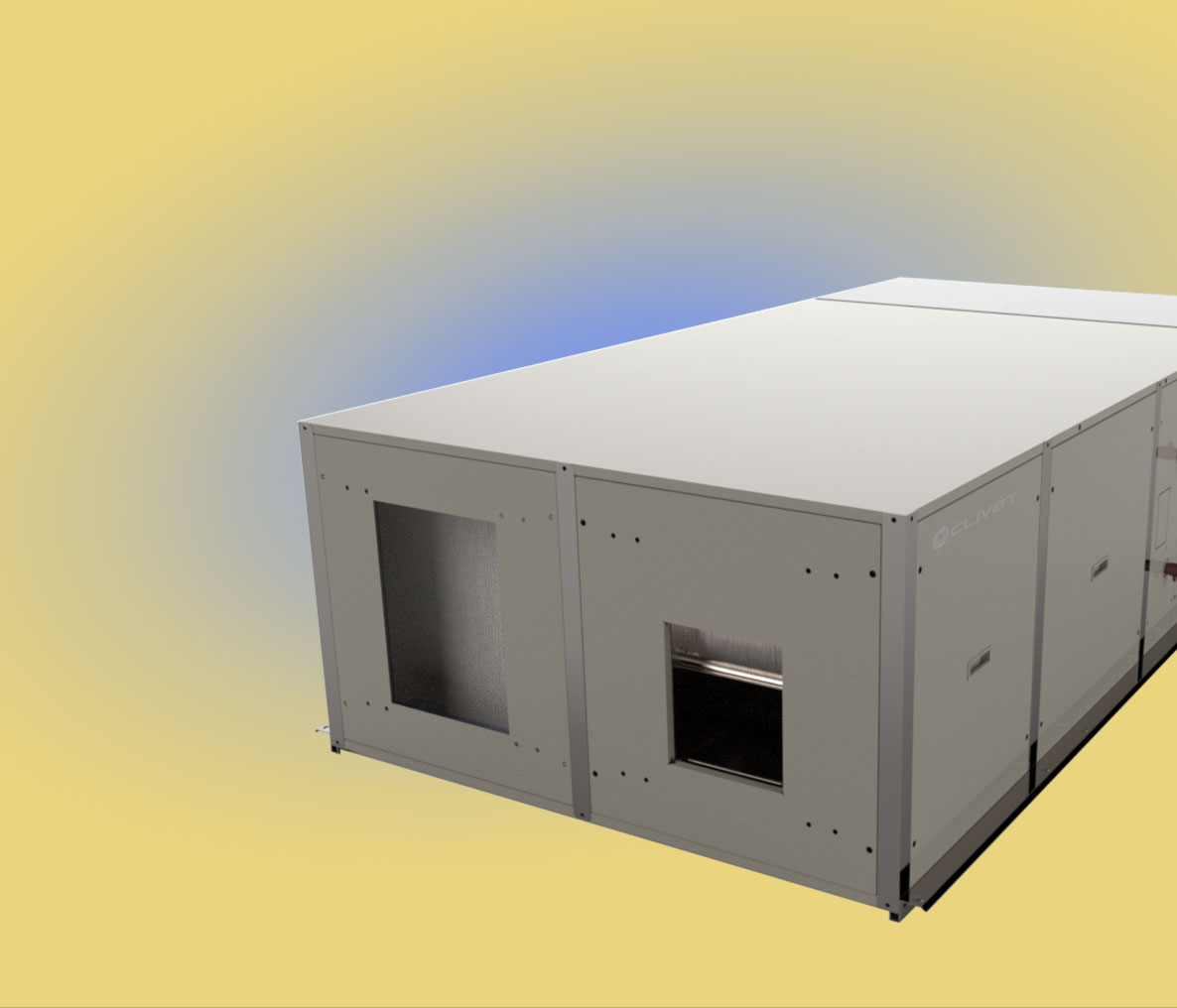

HRV-DXL-3-XY D1500÷D3100
Recuperator entalpic de debit mare cu baterie DX pentru integrare VRF, destinat tratării aerului proaspăt în aplicații terțiare cu debite de până la 3100 m³/h.
Recuperare entalpică pentru debite mai mari
HRV-DXL-3-XY este gama de debit mare pentru integrarea ventilării cu sisteme VRF. Recuperatorul entalpic preia energie din aerul evacuat, iar bateria DX conectată la VRF poate completa răcirea sau încălzirea aerului exterior înainte de insuflare.
Gama actuală include D1500, D2300 și D3100, cu debite nominale de 1500, 2300 și 3100 m³/h. Unitățile sunt compatibile cu sisteme VRF R410A și R32. Presiunea statică maximă disponibilă diferă semnificativ între mărimi, de aceea dimensionarea rețelei de tubulaturi trebuie făcută împreună cu selecția unității.
Aplicații recomandate
Este potrivit pentru retail, open-space, săli multifuncționale și clădiri terțiare unde un recuperator compact de 500-1000 m³/h nu asigură debitul necesar. Integrarea în VRF este utilă când se dorește o singură arhitectură frigorifică și de control pentru terminale și aer proaspăt.
Dimensionare și integrare
Se verifică simultan debitul, presiunea externă, capacitatea bateriei DX, filtrele, nivelul sonor și puterea VRF disponibilă. Pentru dimensionarea corectă contează și temperatura/umiditatea aerului exterior, deoarece sarcina latentă poate fi importantă în aplicațiile cu mult aer proaspăt.
Date tehnice pe modele
| Parametru | UM | D1500 | D2300 | D3100 |
|---|---|---|---|---|
| Putere frigorifică baterie DX | kW | 9.9 | 14.2 | 19.3 |
| Putere electrică absorbită ventilare | kW | 0.62 | 1.31 | 1.50 |
| Randament schimb temperatură - răcire | % | 60.1 | 60.2 | 57.4 |
| Randament schimb entalpic - răcire | % | 58.3 | 58.5 | 52.5 |
| Putere termică baterie DX | kW | 8.6 | 12.2 | 17.1 |
| Randament schimb temperatură - încălzire | % | 73.0 | 73.2 | 71.4 |
| Randament schimb entalpic - încălzire | % | 62.5 | 62.7 | 55.5 |
| Debit nominal aer | m³/h | 1500 | 2300 | 3100 |
| Presiune statică externă nominală / max. | Pa | 190 / 520 | 210 / 425 | 190 / 370 |
| Nivel presiune sonoră | dB(A) | 53 | 59 | 58 |
| Racord lichid | mm | Ø9.53 | Ø9.53 | Ø9.53 |
| Racord gaz | mm | Ø15.9 | Ø15.9 | Ø15.9 |
| Domeniu temperatură aer exterior | °C | -15…45 | -15…45 | -15…45 |
| Alimentare | 220-240/1~/50 | 220-240/1~/50 | 220-240/1~/50 |
Date de preselecție din documentația oficială Clivet Air Renewal 2026. Compatibilitatea frigorifică și capacitatea se verifică împreună cu sistemul VRF selectat.
Documentație tehnică
Pagina Clivet actuală prezintă HRV-DXL-3-XY, dar fără Product Sheet dedicat accesibil public. Fișa PDF locală RACITOR.RO folosește date factuale din Clivet Air Renewal Guide 2026, DG26D021GB-00, și este marcată explicit ca document RACITOR.RO.
