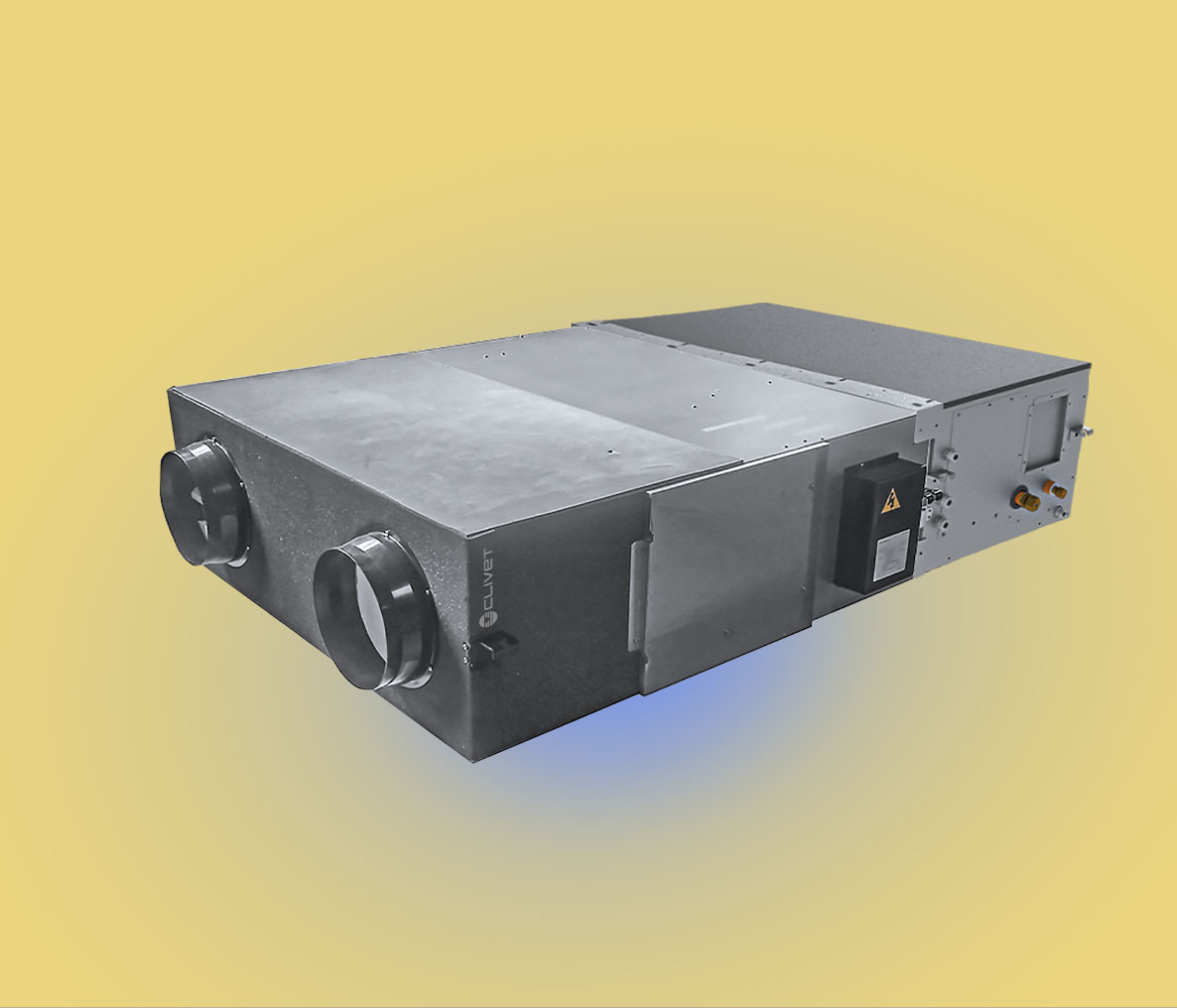

HRV-DX-3-XY D500÷D1000
Recuperator entalpic cu baterie DX pentru integrare în sisteme VRF, destinat ventilării și temperării aerului proaspăt la debite nominale de 500 și 1000 m³/h.
Recuperare entalpică și tratare DX într-o singură unitate
HRV-DX-3-XY combină recuperarea de energie din aerul evacuat cu o baterie cu expansiune directă conectată la sistemul VRF. Aerul proaspăt poate fi astfel filtrat și temperat înainte de introducerea în încăpere, reducând sarcina care ajunge la unitățile interioare VRF.
Modelele actuale D500 și D1000 sunt compatibile cu sisteme VRF pe R410A și R32. Recuperatorul nu are o încărcare frigorifică autonomă precum un rooftop: bateria DX face parte din circuitul sistemului VRF conectat. Documentația curentă indică filtrare G3/F9, sistem Bioxigen și controler cablat inclus.
Aplicații recomandate
Soluția este potrivită pentru birouri, retail, spații comerciale și clădiri unde ventilația trebuie coordonată cu sistemul VRF. Integrarea într-o platformă comună de control permite exploatarea mai coerentă decât utilizarea unei baterii independente comandate separat.
Dimensionare și integrare
Capacitatea bateriei DX trebuie verificată la condițiile reale ale aerului exterior, nu doar la debit nominal. Se verifică presiunea disponibilă, pierderile prin filtre, racordurile frigorifice, compatibilitatea cu unitatea VRF, raportul de conectare și strategia de BMS.
Date tehnice pe modele
| Parametru | UM | D500 | D1000 |
|---|---|---|---|
| Putere frigorifică baterie DX | kW | 3.0 | 5.8 |
| Putere electrică absorbită ventilare | W | 150 | 390 |
| Randament schimb temperatură - răcire | % | 76 | 76 |
| Randament schimb entalpic - răcire | % | 63 | 60 |
| Putere termică baterie DX | kW | 2.5 | 5.2 |
| Randament schimb temperatură - încălzire | % | 76 | 76 |
| Randament schimb entalpic - încălzire | % | 67 | 62 |
| Debit nominal aer | m³/h | 500 | 1000 |
| Presiune statică externă | Pa | 92 | 115 |
| Nivel presiune sonoră | dB(A) | 39 | 43 |
| Racord lichid | mm | Ø6.35 | Ø6.35 |
| Racord gaz | mm | Ø12.7 | Ø12.7 |
| Domeniu temperatură aer exterior | °C | -15…40 | -15…40 |
| Alimentare | 220-240/1~/50 | 220-240/1~/50 |
Date de preselecție din documentația oficială Clivet Air Renewal 2026. Capacitățile DX sunt dependente de condițiile de lucru și de sistemul VRF asociat.
Documentație tehnică
Pagina Clivet curentă prezintă HRV-DX-3-XY, însă nu oferă public un Product Sheet dedicat. Fișa PDF locală RACITOR.RO sintetizează datele din Clivet Air Renewal Guide 2026, DG26D021GB-00, fără a o prezenta drept Product Sheet Clivet.
