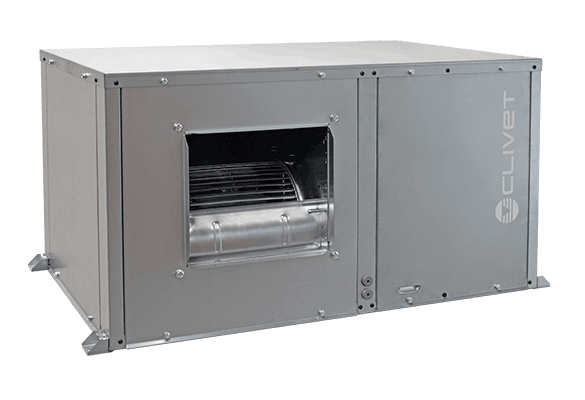

EVH-X Space 2.1÷12.1
Unitate WLHP orizontală ductabilă pentru montaj interior, destinată buclelor de apă din hoteluri, birouri, retail și retrofit, cu șase mărimi de la 4.81 la 30.8 kW la răcire.
WLHP ductabil pentru zone de putere mai mare
EVH-X Space extinde conceptul Water Loop Heat Pump către debite și puteri mai mari decât terminalele compacte EVH-X. Unitatea este instalată la interior, orizontal, și distribuie aerul prin tubulatură, fiind potrivită pentru zone comerciale, spații de birouri, hoteluri și proiecte de renovare unde se dorește zonare independentă conectată la o buclă comună de apă.
Rotary la mărimile mici, Scroll la mărimile mari
Mărimile 2.1–5.1 folosesc compresoare Rotary, iar 7.1–12.1 compresoare Scroll. Clivet publică debite de aer de 1000–6000 m³/h și presiune statică disponibilă de până la 410 Pa, ceea ce permite integrarea reală cu rețele de tubulatură.
Selecție și integrare
Puterea nominală nu este suficientă pentru alegerea echipamentului. Trebuie corelate sarcina sensibilă, debitul de aer, presiunea disponibilă, temperatura buclei de apă, zgomotul, alimentarea electrică și spațiul de mentenanță. Pentru sistemele WLHP, echilibrul energetic al întregii bucle influențează direct eficiența instalației.
Date tehnice pe modele
| Parametru | UM | 2.1 | 3.1 | 5.1 | 7.1 | 10.1 | 12.1 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 4.81 | 8.46 | 11.2 | 17.9 | 25.9 | 30.8 |
| Putere frigorifică sensibilă | kW | 3.74 | 6.44 | 8.84 | 13.9 | 20.0 | 22.4 |
| Putere absorbită compresor - răcire | kW | 0.96 | 1.61 | 2.27 | 3.07 | 4.74 | 5.36 |
| EER | - | 3.59 | 4.05 | 3.58 | 4.17 | 4.24 | 3.97 |
| Putere termică | kW | 7.06 | 9.83 | 13.5 | 22.1 | 32.3 | 36.4 |
| Putere absorbită compresor - încălzire | kW | 1.46 | 1.99 | 2.56 | 4.02 | 6.04 | 6.23 |
| COP | - | 4.01 | 4.10 | 3.97 | 4.17 | 4.42 | 4.23 |
| Tip compresor | Rotary | Rotary | Rotary | Scroll | Scroll | Scroll | |
| Debit aer insuflare | m³/h | 1000 | 1500 | 2800 | 3800 | 4900 | 6000 |
| Presiune statică max. ventilator | Pa | 250 | 270 | 290 | 310 | 220 | 410 |
| Debit apă - partea sursei | l/s | 0.27 | 0.47 | 0.64 | 1.00 | 1.47 | 1.72 |
| Alimentare standard | V | 230/1~/50 | 230/1~/50 | 230/1~/50 | 400/3~/50+N | 400/3~/50+N | 400/3~/50+N |
| Presiune sonoră | dB(A) | 37 | 42 | 44 | 49 | 47 | 50 |
| SEER EN 14825:2022 | - | 3.28 | 3.93 | 3.57 | 4.23 | 4.47 | 3.97 |
| SCOP EN 14825:2022 | - | 3.81 | 3.82 | 3.81 | 3.91 | 4.08 | 4.01 |
| Lungime | mm | 962 | 962 | 1167 | 1167 | 1467 | 1467 |
| Lățime | mm | 692 | 692 | 802 | 802 | 927 | 927 |
| Înălțime | mm | 490 | 490 | 590 | 590 | 705 | 705 |
| Greutate operare | kg | 98 | 103 | 138 | 151 | 200 | 225 |
Product Sheet-ul Clivet SP20C028GB-05, valid din ianuarie 2026, detaliază toate mărimile EVH-X Space 2.1–12.1.
Documentație tehnică
Product Sheet-ul local este documentul oficial Clivet SP20C028GB-05. Fișierul technical-bulletin.pdf din arhiva crawlerului are MIME text/html și nu este publicat ca PDF.
