CLIVET · VRF

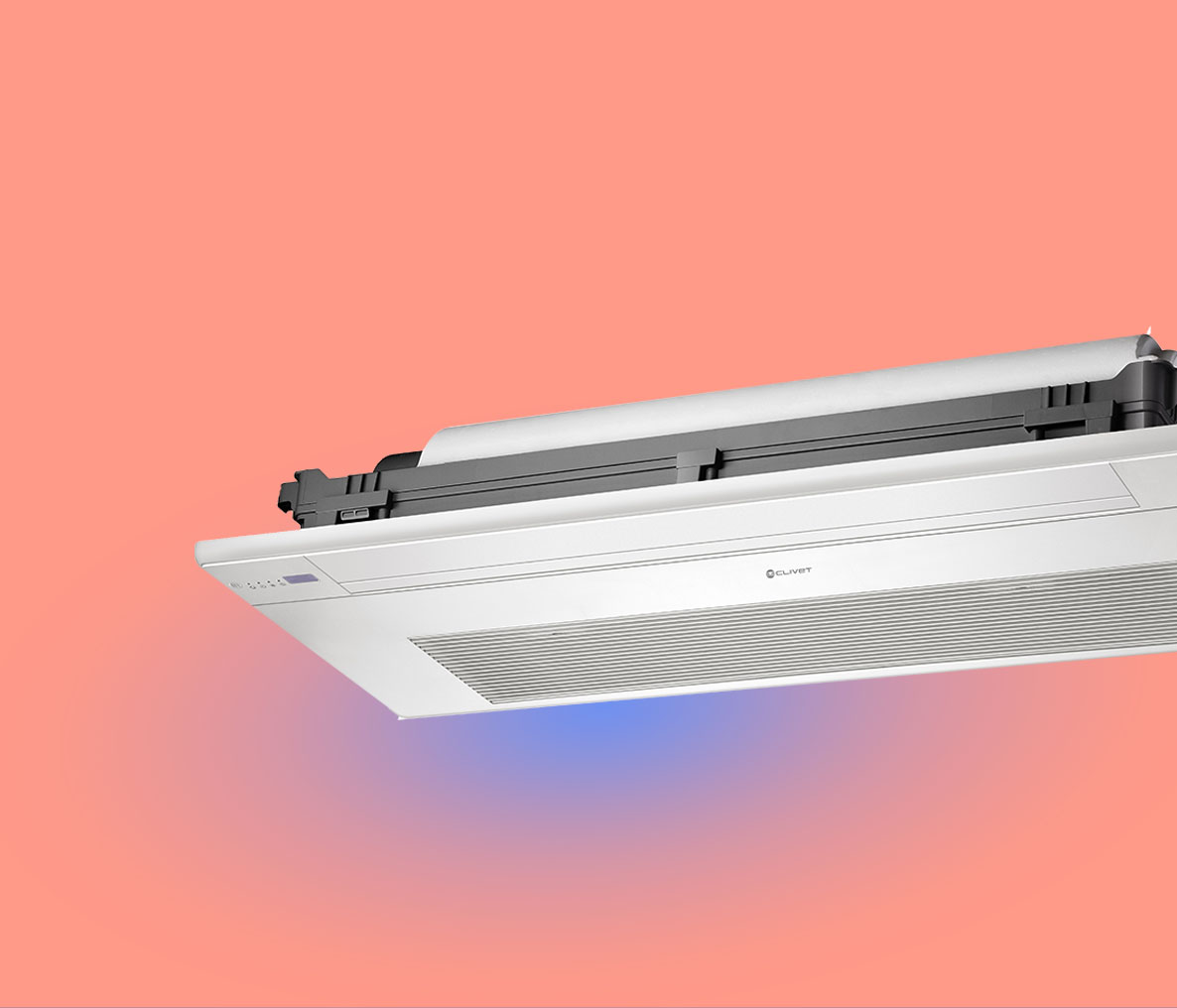

1-way Cassette – Q1DN-3-XY D18÷D71
Casetă VRF unidirecțională foarte joasă, pentru spații cu plafon fals limitat sau instalații unde aerul trebuie distribuit controlat pe o singură direcție.
Răcire1.8–7.1 kW
Încălzire2.2–8.0 kW
Înălțime153 / 189 mm
Zgomot minim22 dB(A)
Pompă condens1200 mm
Platformă VRFR32 / R410A
Profil foarte redus
Modelele D18–D36 au numai 153 mm înălțime, iar D45–D71 au 189 mm. Acest format permite integrarea în tavane unde o casetă convențională nu încape fără coborâri suplimentare.
Direcție controlată și nivel acustic redus
Distribuția pe o singură direcție este utilă lângă pereți, pe coridoare sau în încăperi înguste. La D18 și D22 presiunea sonoră minimă publicată ajunge la 22 dB(A).
Condens și mentenanță
Pompa de condens cu control digital permite ridicare până la 1200 mm. Pentru selecție trebuie verificat accesul pentru mentenanță, traseul de condens și poziționarea panoului în raport cu zona ocupată.
Documentație: datele sunt publicate în fișa Clivet REF-SP23N057GB-00 și sunt compatibile cu prezentarea familiei din catalogul VRF 2026. PDF-ul local este o fișă RACITOR.RO bazată pe aceste surse.
Date tehnice pe modele
| Parametru | UM | D18 | D22 | D28 | D36 | D45 | D56 | D71 |
|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 1.8 | 2.2 | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 |
| Putere termică | kW | 2.2 | 2.6 | 3.2 | 4.0 | 5.0 | 6.3 | 8.0 |
| Consum ventilator | W | 25 | 25 | 30 | 30 | 40 | 48 | 60 |
| Debit aer max/min | m³/h | 380/240 | 380/240 | 460/300 | 460/300 | 693/476 | 792/549 | 933/592 |
| Presiune sonoră max/min | dB(A) | 30/22 | 30/22 | 37/30 | 38/30 | 39/31 | 41/33 | 43/35 |
| Dimensiuni corp L×H×A | mm | 1054×153×428 | 1054×153×428 | 1054×153×428 | 1054×153×428 | 1275×189×452 | 1275×189×452 | 1275×189×452 |
| Greutate corp | kg | 11.5 | 11.5 | 11.8 | 11.8 | 15.8 | 15.8 | 16.9 |
| Dimensiuni panou L×H×A | mm | 1180×25×465 | 1180×25×465 | 1180×25×465 | 1180×25×465 | 1350×25×505 | 1350×25×505 | 1350×25×505 |
| Racord condens | mm | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 | OD Ø25 |
Debitele și nivelurile acustice sunt valorile maxim/minim din cele 7 trepte publicate de Clivet.
Documentație tehnică
Fișă tehnică RACITOR.RO – Q1DN-3-XY
Fișa locală este bazată pe Clivet REF-SP23N057GB-00 și Clivet VRF Katalog 2026. Nu este prezentată ca Product Sheet original Clivet.
