CLINT · Water cooled · MULTIPOWER

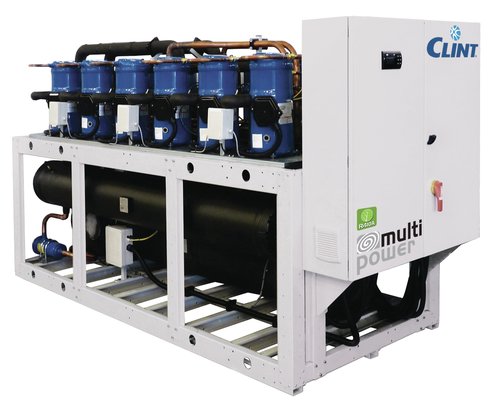

CWW/K 726÷1128
Chiller apă-apă CLINT MULTIPOWER cu mai multe compresoare Scroll pe două circuite frigorifice și schimbătoare shell & tube. Gama este destinată instalațiilor comerciale și industriale de putere mare, unde contează eficiența la sarcină parțială, continuitatea funcționării și instalarea compactă la interior.
Putere225–375 kW
CompresorScroll multi-compresor
RefrigerantR410A / R452B / R454B
SchimbătoareShell & tube
Prezentare tehnică
Chiller apă-apă CLINT MULTIPOWER cu mai multe compresoare Scroll pe două circuite frigorifice și schimbătoare shell & tube. Gama este destinată instalațiilor comerciale și industriale de putere mare, unde contează eficiența la sarcină parțială, continuitatea funcționării și instalarea compactă la interior.
Pentru selecția corectă trebuie verificate punctul real de funcționare, temperaturile tur/retur pe circuitul de apă răcită și pe circuitul de condensare, debitele, pierderile de presiune, regimul anual de sarcină, cerințele acustice și integrarea în automatizarea clădirii sau procesului.
Versiuni disponibile
- CWW/K – numai răcire
- CWW/K/WP – pompă de căldură reversibilă
- CWW/K/SSL – numai răcire super-silențios
- CWW/K/WP/SSL – pompă de căldură reversibilă super-silențioasă
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată cu protecție prin vopsire cu pulbere poliesterică.
- Compresoare Scroll multiple cu protecție termică internă și încălzitor de carter.
- Două circuite frigorifice independente.
- Condensator shell & tube cu două circuite pe partea de refrigerant și un circuit pe partea de apă.
- Evaporator shell & tube cu două circuite pe partea de refrigerant și un circuit pe partea de apă.
- Ventil electronic de expansiune și senzori electronici de înaltă/joasă presiune.
- R410A standard; R452B sau R454B la cerere.
- Control cu microprocesor și integrare BMS prin opțiuni dedicate.
Accesorii montate din fabrică
- IM – întrerupătoare automate
- RE – releu reglabil min./max. tensiune și control faze
- SL – insonorizare unitate
- RFM – robinet pe refulare
- RFL – robinet pe linia de lichid
- PV2 – vană presostatică electronică cu 2 căi
- PV3 – vană presostatică electronică cu 3 căi
- BT – kit temperatură joasă apă
- BTS – funcționare cu sondă geotermală
- DS – desuperheater
- HRT/P – recuperare totală de căldură în paralel
- FE – rezistență antigel evaporator
- SS – soft start
- DPH – funcționare pompă de căldură doar încălzire
- WM – monitorizare web 4G
- IS – Modbus RTU / RS485
- IST – Modbus TCP/IP
- ISBT / ISB1 / ISBT1 – BACnet
- ISS – SNMP
- MTS – Master/Slave
- IAV / IAA / IAS – setpoint extern
- IDL – demand limit
- IVV – comandă vană sursă 0–10 V
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou comandă la distanță
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 726 | 786 | 826 | 906 | 1048 | 1128 |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 225 | 248 | 271 | 302 | 343 | 375 |
| Putere absorbită răcire | kW | 53 | 57 | 64 | 72 | 79 | 88 |
| EER | 4.25 | 4.35 | 4.23 | 4.19 | 4.34 | 4.26 | |
| SEER | 5.31 | 5.52 | 5.52 | 5.67 | 5.58 | 5.81 | |
| Putere termică | kW | 291 | 317 | 345 | 386 | 434 | 474 |
| Putere absorbită încălzire | kW | 67 | 74 | 81 | 91 | 102 | 113 |
| COP | 4.34 | 4.28 | 4.26 | 4.24 | 4.25 | 4.19 | |
| SCOP | 4.93 | 5.2 | 5.13 | 4.97 | 5.26 | 5.04 | |
| Compresoare | buc | 3+3 | 3+3 | 3+3 | 3+3 | 4+4 | 4+4 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 |
| Trepte capacitate | buc | 6 | 6 | 6 | 6 | 8 | 8 |
| Debit apă evaporator | l/s | 10.75 | 11.85 | 12.95 | 14.43 | 16.39 | 17.92 |
| Pierdere presiune evaporator | kPa | 38 | 38 | 24 | 27 | 31 | 25 |
| Racord evaporator | DN | 125 | 125 | 150 | 150 | 150 | 150 |
| Debit apă condensator | l/s | 13.28 | 14.57 | 16.01 | 17.87 | 20.16 | 22.12 |
| Pierdere presiune condensator | kPa | 31 | 28 | 31 | 36 | 35 | 36 |
| Racord condensator | DN | 65 | 65 | 65 | 65 | 65 | 65 |
| Curent maxim funcționare | A | 136 | 151 | 163 | 176 | 201 | 218 |
| Curent maxim pornire | A | 261 | 284 | 331 | 344 | 334 | 385 |
| Presiune sonoră STD | dB(A) | 68 | 69 | 70 | 71 | 71 | 72 |
| Presiune sonoră cu SL | dB(A) | 64 | 65 | 67 | 67 | 67 | 68 |
| Presiune sonoră SSL | dB(A) | 60 | 61 | 63 | 63 | 63 | 64 |
| Greutate transport | kg | 1370 | 1399 | 1544 | 1554 | 1819 | 2024 |
| Greutate operare | kg | 1470 | 1500 | 1680 | 1690 | 1950 | 2230 |
Dimensiuni
| Parametru | UM | 726 | 786 | 826 | 906 | 1048 | 1128 |
|---|---|---|---|---|---|---|---|
| Lungime STD/SSL | mm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Lățime STD/SSL | mm | 800 | 800 | 800 | 800 | 1350 | 1350 |
| Înălțime STD/SSL | mm | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 |
Condiții de referință: Condiții de referință: răcire cu apă 12/7 °C și apă la condensator 30/35 °C; încălzire cu apă 40/45 °C și apă la evaporator 15/10 °C. Modelele 726÷1128 sunt conforme ErP 2021 pentru aplicații de confort.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet MULTIPOWER
Technical brochure CWW/K 726÷36012
Specification items CWW/K 726÷36012
Manuale instalare, utilizare și mentenanță CWW/K 726÷1128
Selecția corectă a unui chiller răcit cu apă
Ce trebuie cunoscut înainte de selecție?
Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.
Este suficientă puterea nominală din tabel?
Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.
Poate fi integrat în BMS?
În funcție de configurație sunt disponibile protocoale și opțiuni precum Modbus, BACnet, SNMP și monitorizare web.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
