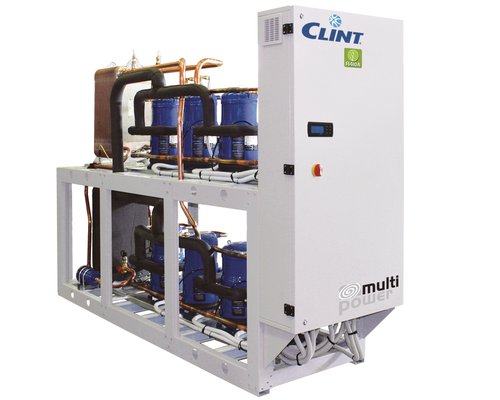

CLINT · Water cooled · MULTIPOWER
CWW/K 726-P÷1128-P
Chiller apă-apă CLINT MULTIPOWER de putere medie-mare, cu arhitectură multi-compresor Scroll pe două circuite frigorifice și schimbătoare în plăci AISI 316. Construcția cu mai multe compresoare urmărește eficiența la sarcină parțială, redundanța funcțională și reducerea curentului de pornire.
Putere224–383 kW
CompresorScroll multi-compresor
RefrigerantR410A / R452B / R454B
SchimbătoarePlăci AISI 316
Prezentare tehnică
Chiller apă-apă CLINT MULTIPOWER de putere medie-mare, cu arhitectură multi-compresor Scroll pe două circuite frigorifice și schimbătoare în plăci AISI 316. Construcția cu mai multe compresoare urmărește eficiența la sarcină parțială, redundanța funcțională și reducerea curentului de pornire.
La selecția unui chiller răcit cu apă trebuie verificate simultan temperatura apei răcite, temperaturile circuitului de condensare, sursa de disipare a căldurii (turn de răcire, dry-cooler, apă de puț sau alt circuit), sarcina parțială, debitul și pierderile de presiune. O alegere corectă nu se face doar după puterea nominală din catalog.
Versiuni disponibile
- CWW/K – numai răcire
- CWW/K/WP – pompă de căldură reversibilă
- CWW/K/SSL – numai răcire super-silențios
- CWW/K/WP/SSL – pompă de căldură reversibilă super-silențioasă
Caracteristici constructive și funcționale
- Cadru portant galvanizat cu protecție prin vopsire cu pulbere poliesterică.
- Compresoare Scroll multiple, cu protecție termică și încălzitor carter.
- Două circuite frigorifice independente.
- Condensator și evaporator cu plăci brazate AISI 316.
- Ventil electronic de expansiune și senzori electronici de presiune.
- R410A standard; R452B sau R454B la cerere.
- Control cu microprocesor și opțiuni extinse de BMS/monitorizare.
Accesorii montate din fabrică
- IM – întrerupătoare automate
- RE – control tensiune și faze
- SL – insonorizare
- RFM/RFL – vane circuit frigorific
- PV2/PV3 – vane presostatice electronice
- BT – kit temperatură joasă apă
- BTS – funcționare geotermală
- DS – desuperheater
- FI – protecție antigel
- SS – soft start
- DPH – funcționare doar încălzire
- WM – monitorizare web 4G
- IS/IST – Modbus RTU/TCP-IP
- ISBT/ISB1/ISBT1 – BACnet
- ISS – SNMP
- MTS – Master/Slave
- IAV/IAA/IAS – setpoint extern
- IDL – demand limit
- IVV – comandă vană sursă
- MN – manometre
Accesorii livrate separat
- CR – panou de comandă la distanță
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 726-P | 786-P | 826-P | 906-P | 1048-P | 1128-P |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 224 | 250 | 274 | 308 | 345 | 383 |
| Putere absorbită răcire | kW | 52.0 | 57.0 | 63.0 | 70.0 | 78.0 | 86.0 |
| EER | 4.31 | 4.39 | 4.35 | 4.4 | 4.42 | 4.45 | |
| EER EN14511 | 4.09 | 4.17 | 4.12 | 4.18 | 4.21 | 4.27 | |
| SEER | 5.27 | 5.52 | 5.56 | 5.87 | 5.61 | 5.99 | |
| Putere termică | kW | 290 | 320 | 349 | 394 | 437 | 484 |
| Putere absorbită încălzire | kW | 66.0 | 74.0 | 80.0 | 88.0 | 101 | 111 |
| COP | 4.39 | 4.32 | 4.36 | 4.48 | 4.33 | 4.36 | |
| COP EN14511 | 4.22 | 4.16 | 4.19 | 4.3 | 4.16 | 4.22 | |
| SCOP | 5.23 | 5.36 | 5.49 | — | 5.77 | 5.71 | |
| Compresoare | buc | 3+3 | 3+3 | 3+3 | 3+3 | 4+4 | 4+4 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 |
| Trepte capacitate | buc | 6 | 6 | 6 | 6 | 8 | 8 |
| Debit apă evaporator | l/s | 10.68 | 11.92 | 13.06 | 14.68 | 16.44 | 18.26 |
| Pierdere presiune evaporator | kPa | 54 | 51 | 56 | 56 | 60 | 47 |
| Debit apă condensator | l/s | 13.3 | 14.8 | 16.24 | 18.22 | 20.39 | 22.6 |
| Pierdere presiune condensator | kPa | 70 | 74 | 81 | 76 | 67 | 59 |
| Curent maxim funcționare | A | 143 | 156 | 164 | 179 | 208 | 223 |
| Curent maxim pornire | A | 266 | 288 | 331 | 346 | 340 | 390 |
| Presiune sonoră STD | dB(A) | 68 | 70 | 71 | 71 | 71 | 72 |
| Presiune sonoră cu SL | dB(A) | 65 | 66 | 67 | 67 | 67 | 68 |
| Presiune sonoră SSL | dB(A) | 61 | 62 | 63 | 63 | 63 | 64 |
Dimensiuni
| Parametru | UM | 726-P | 786-P | 826-P | 906-P | 1048-P | 1128-P |
|---|---|---|---|---|---|---|---|
| Lungime | mm | 2500 | 2500 | 2500 | 2500 | 3000 | 3000 |
| Lățime | mm | 800 | 800 | 800 | 800 | 800 | 800 |
| Înălțime | mm | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 |
Condiții de referință: Răcire: apă 12/7 °C, apă la condensator 30/35 °C. Încălzire: apă 40/45 °C, apă la evaporator 15/10 °C. Seria europeană publicată este 726-P÷1128-P și este conformă ErP.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet MULTIPOWER
Technical brochure CWW/K 726-P÷36012-P
Specification items CWW/K 726-P÷36012-P
Manuale instalare, utilizare și mentenanță pentru gama europeană
Selecția corectă a unui chiller răcit cu apă
Ce trebuie cunoscut înainte de selecție?
Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.
Este suficientă puterea nominală din tabel?
Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.
Poate fi integrat în BMS?
În funcție de serie și accesorii sunt disponibile protocoale precum Modbus, iar la gamele mai mari și BACnet, SNMP sau monitorizare web.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
