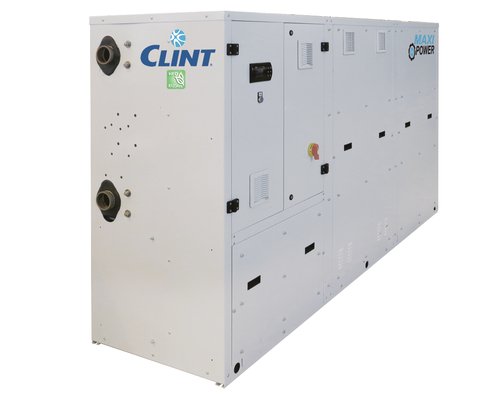

CLINT · Water cooled · High efficiency
CWW/H/A 351-P÷901-P
Chiller apă-apă CLINT de înaltă eficiență cu compresor Screw cu reglare continuă, schimbătoare în plăci AISI 316 și refrigerant HFO R1234ze. Este destinat aplicațiilor comerciale și industriale care cer eficiență ridicată și control fin al capacității la sarcină parțială.
Putere86–189 kW
CompresorScrew / Inverter Screw
RefrigerantR1234ze / R515B
SchimbătoarePlăci AISI 316
Prezentare tehnică
Chiller apă-apă CLINT de înaltă eficiență cu compresor Screw cu reglare continuă, schimbătoare în plăci AISI 316 și refrigerant HFO R1234ze. Este destinat aplicațiilor comerciale și industriale care cer eficiență ridicată și control fin al capacității la sarcină parțială.
Pentru selecția corectă trebuie verificate punctul real de funcționare, temperaturile tur/retur pe circuitul de apă răcită și pe circuitul de condensare, debitele, pierderile de presiune, regimul anual de sarcină, cerințele acustice și integrarea în automatizarea clădirii sau procesului.
Versiuni disponibile
- CWW/H/A – numai răcire
- CWW/H/A/SSL – numai răcire super-silențios
- CWW/H/A/HTW – răcire cu domeniu extins de condensare
- CWW/H/A/HTW/SSL – domeniu extins de condensare, super-silențios
Caracteristici constructive și funcționale
- Cadru portant galvanizat cu protecție prin vopsire cu pulbere poliesterică.
- Compresor Screw cu separator de ulei integrat, filtru pe aspirație, încălzitor carter, vizor ulei și reglare continuă a capacității.
- Condensator cu plăci brazate din inox AISI 316.
- Evaporator cu plăci brazate AISI 316 și presostat diferențial apă.
- Ventil electronic de expansiune și senzori electronici de presiune.
- R1234ze standard; R515B disponibil la cerere.
- Conformitate ErP 2021 pentru comfort cooling.
Accesorii montate din fabrică
- IM – întrerupătoare automate
- RE – releu reglabil min./max. tensiune și control faze
- PV3 – vană presostatică electronică cu 3 căi
- DSVH / DSVHL – supape duble de siguranță cu selector
- BT – kit temperatură joasă apă
- BTS – funcționare cu sondă geotermală
- HRT/P – recuperare totală de căldură în paralel
- FE – rezistență antigel evaporator
- II / IQ / ID – control Inverter în funcție de configurație
- SS – soft start
- DP / DPH – funcții pompă de căldură
- WM – monitorizare web 4G
- IS – Modbus RTU / RS485
- IST – Modbus TCP/IP
- ISBT / ISB1 / ISBT1 – BACnet
- ISS – SNMP
- MTS – Master/Slave
- IAV / IAA / IAS – setpoint extern
- IDL – demand limit
- CP – contacte fără potențial
- IVV – comandă vană sursă 0–10 V
- MN – manometre înaltă/joasă presiune
- PV2 – vană presostatică electronică cu 2 căi
- GDS – detector pierderi refrigerant
Accesorii livrate separat
- CR – panou de comandă la distanță
- SPU / SPD – module cu rezervor inerțial și pompă simplă/dublă
- SPU1 / SPD1 – variante cu protecție antigel
- AG / AG1 – amortizoare din cauciuc
- AM / AM1 – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 351-P | 601-P | 801-P | 901-P |
|---|---|---|---|---|---|
| Putere frigorifică | kW | 86.4 | 115 | 152 | 189 |
| Putere absorbită | kW | 16.8 | 21.7 | 28.9 | 35.2 |
| EER | 5.14 | 5.3 | 5.26 | 5.37 | |
| EER EN14511 | 5.08 | 5.23 | 5.19 | 5.25 | |
| SEER | 5.51 | 5.49 | 5.55 | 5.6 | |
| Compresoare | buc | 1 | 1 | 1 | 1 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuă | Continuă | Continuă | Continuă | |
| Debit apă evaporator | l/s | 4.13 | 5.49 | 7.26 | 9.03 |
| Pierdere presiune evaporator | kPa | 13 | 14 | 13 | 15 |
| Racord evaporator | G | 2 ½" | 2 ½" | 3" | 3" |
| Debit apă condensator | l/s | 4.93 | 6.52 | 8.6 | 10.66 |
| Pierdere presiune condensator | kPa | 12 | 11 | 12 | 19 |
| Racord condensator | G | 2 ½" | 2 ½" | 3" | 3" |
| Curent maxim funcționare | A | 93 | 92 | 122 | 141 |
| Curent maxim pornire | A | 172 | 183 | 268 | 317 |
| Presiune statică pompă | kPa | 165 | 125 | 125 | 80 |
| Volum rezervor | l | 300 | 300 | 300 | 300 |
| Presiune sonoră STD | dB(A) | 74 | 75 | 75 | 76 |
| Presiune sonoră SSL | dB(A) | 70 | 71 | 71 | 72 |
| Greutate transport | kg | 922 | 1189 | 1390 | 1506 |
| Greutate operare | kg | 960 | 1280 | 1490 | 1610 |
Dimensiuni
| Parametru | UM | 351-P | 601-P | 801-P | 901-P |
|---|---|---|---|---|---|
| Lungime unitate | mm | 2800 | 2800 | 2800 | 2800 |
| Lungime cu SPU/SPD | mm | 3910 | 3910 | 3910 | 3910 |
| Lățime | mm | 730 | 730 | 730 | 730 |
| Înălțime | mm | 1620 | 1620 | 1620 | 1620 |
Condiții de referință: Condiții de referință: apă răcită 12/7 °C și apă la condensator 30/35 °C. Nivelul de presiune sonoră este declarat în câmp liber la 1 m conform ISO 3744. Greutățile sunt pentru unitatea fără rezervor și pompă.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet MAXI POWER
Technical brochure CWW/H/A 351-P÷901-P
Specification items CWW/H/A 351-P÷901-P
Manuale instalare, utilizare și mentenanță
Selecția corectă a unui chiller răcit cu apă
Ce trebuie cunoscut înainte de selecție?
Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.
Este suficientă puterea nominală din tabel?
Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.
Poate fi integrat în BMS?
În funcție de configurație sunt disponibile protocoale și opțiuni precum Modbus, BACnet, SNMP și monitorizare web.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
