CLINT · Water cooled · High efficiency

CWW/H/A 1002÷6002

Gama CLINT CWW/H/A 1002÷6002 este destinată instalațiilor apă-apă de mare putere, cu compresoare Screw și schimbătoare shell & tube. R1234ze este agentul frigorific standard, iar controlul Inverter poate crește semnificativ eficiența la sarcină parțială și reduce curentul de pornire.

Solicită selecție tehnică

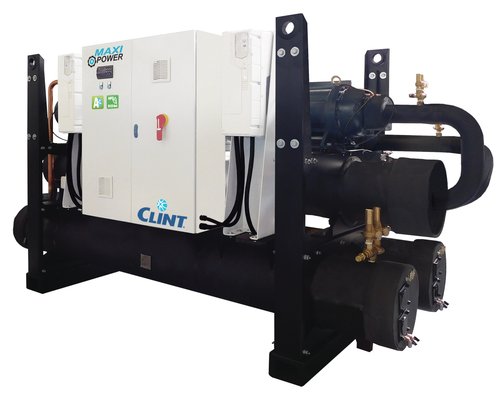

CLINT CWW/H/A 1002÷6002
Putere234–1650 kW
CompresorScrew / Inverter Screw
RefrigerantR1234ze / R515B
SchimbătoareShell & tube

Prezentare tehnică

Gama CLINT CWW/H/A 1002÷6002 este destinată instalațiilor apă-apă de mare putere, cu compresoare Screw și schimbătoare shell & tube. R1234ze este agentul frigorific standard, iar controlul Inverter poate crește semnificativ eficiența la sarcină parțială și reduce curentul de pornire.

Pentru selecția corectă trebuie verificate punctul real de funcționare, temperaturile tur/retur pe circuitul de apă răcită și pe circuitul de condensare, debitele, pierderile de presiune, regimul anual de sarcină, cerințele acustice și integrarea în automatizarea clădirii sau procesului.

Versiuni disponibile

  • CWW/H/A – numai răcire
  • CWW/H/A/SSL – numai răcire super-silențios
  • CWW/H/A/HTW – răcire cu domeniu extins de condensare
  • CWW/H/A/HTW/SSL – domeniu extins de condensare, super-silențios

Caracteristici constructive și funcționale

  • Compresoare Screw cu separator de ulei, filtru aspirație, încălzitor carter, protecții și reglare continuă a capacității.
  • Condensatoare shell & tube independente pentru fiecare circuit frigorific; racordare pentru turn de răcire sau dry-cooler și, la cerere, apă de puț.
  • Evaporator shell & tube cu două circuite frigorifice independente și un circuit de apă.
  • Ventile electronice de expansiune și senzori electronici de presiune.
  • R1234ze standard; R515B la cerere.
  • Modelele 1002÷1402 sunt conforme ErP 2021; modelele 1602÷6002 respectă ErP 2021 pentru process cooling, iar pentru comfort cooling necesită configurația indicată de producător cu Inverter pe toate compresoarele.

Accesorii montate din fabrică

  • IM – întrerupătoare automate
  • RE – releu reglabil min./max. tensiune și control faze
  • PV3 – vană presostatică electronică cu 3 căi
  • DSVH / DSVHL – supape duble de siguranță cu selector
  • BT – kit temperatură joasă apă
  • BTS – funcționare cu sondă geotermală
  • HRT/P – recuperare totală de căldură în paralel
  • FE – rezistență antigel evaporator
  • II / IQ / ID – control Inverter în funcție de configurație
  • SS – soft start
  • DP / DPH – funcții pompă de căldură
  • WM – monitorizare web 4G
  • IS – Modbus RTU / RS485
  • IST – Modbus TCP/IP
  • ISBT / ISB1 / ISBT1 – BACnet
  • ISS – SNMP
  • MTS – Master/Slave
  • IAV / IAA / IAS – setpoint extern
  • IDL – demand limit
  • CP – contacte fără potențial
  • IVV – comandă vană sursă 0–10 V
  • MN – manometre înaltă/joasă presiune

Accesorii livrate separat

  • CR – panou comandă la distanță
  • AG – amortizoare din cauciuc
  • AM – amortizoare cu arc
  • FL – flow switch

Date tehnice pe modele

ParametruUM10021202140216021802220225022802330236024602480254026002
Putere frigorificăkW2343103754374885586557368689801160127814751650
Putere absorbităkW4457668089100117131154174222242275304
EER5.325.445.685.465.485.585.65.625.645.635.235.285.365.43
SEER5.685.845.935.885.95.915.956.026.116.076.146.216.336.33
SEER cu ID6.536.716.816.766.796.86.846.927.026.987.067.147.287.28
Compresoarebuc22222222222222
Circuite frigorificebuc22222222222222
Reglare capacitateContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuă
Debit apă evaporatorl/s11.1814.8117.9220.8823.3226.6631.2935.1641.4746.8255.4261.0670.4778.83
Pierdere presiune evaporatorkPa3637423932313545393839495754
Racord evaporatorDN125150150150200200200200200250250250250250
Debit apă condensatorl/s13.2817.5321.0724.727.5731.4436.8841.4248.8355.1466.0372.6283.6193.36
Pierdere presiune condensatorkPa1728343636353234373737373532
Curent maxim funcționareA144190220260290334384436489549701761873961
Curent maxim pornireA1992573183734205044925766927821144117413721416
Presiune sonoră STDdB(A)7676767676767677787980808182
Presiune sonoră SSLdB(A)7272727272727273747576767778
Greutate transportkg214024452640286030903230418045605205567069507080906010050
Greutate operarekg2300266028403100342035504590511058806470722078801003011230

Dimensiuni

ParametruUM10021202140216021802220225022802330236024602480254026002
Lungime STDmm37003700370038003900390039004900490049005300530055505550
Lățime STDmm10001100110011501200120012001200130013001400140020002000
Înălțime STDmm18001800190019502000205021502150225023002450245025002550
Înălțime SSLmm18001950205021002150220023002300240024502600260026502700
Condiții de referință: Condiții de referință: apă răcită 12/7 °C și apă la condensator 30/35 °C. SEER este conform Regulamentului UE 2016/2281; nivelul sonor este declarat în câmp liber la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet MAXI POWER
Technical brochure CWW/H/A 1002÷6002
Specification items CWW/H/A 1002÷6002
Manuale instalare, utilizare și mentenanță

Selecția corectă a unui chiller răcit cu apă

Ce trebuie cunoscut înainte de selecție?

Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.

Este suficientă puterea nominală din tabel?

Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.

Poate fi integrat în BMS?

În funcție de configurație sunt disponibile protocoale și opțiuni precum Modbus, BACnet, SNMP și monitorizare web.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
