CLINT · Water cooled · High efficiency

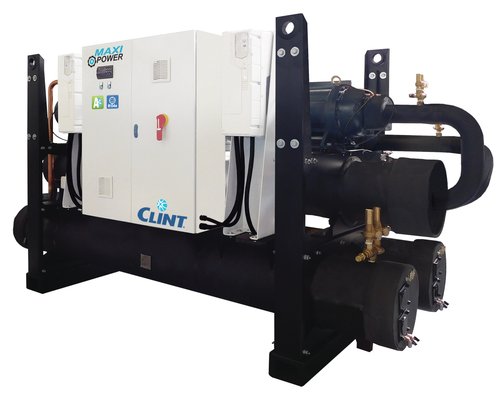

CWW/Y/A 1002-T÷7202-T

Chiller apă-apă CLINT de înaltă eficiență pentru instalații de mare și foarte mare putere, cu compresoare Screw/Inverter Screw și schimbătoare shell & tube. Gama ajunge la 2143 kW și este destinată instalațiilor comerciale, industriale și proceselor unde eficiența sezonieră și integrarea cu sursa de condensare sunt critice.

Solicită selecție tehnică
CLINT CWW/Y/A 1002-T÷7202-T
Putere250–2143 kW
CompresorScrew / Inverter Screw
RefrigerantR134a / R513A
SchimbătoareShell & tube

Prezentare tehnică

Chiller apă-apă CLINT de înaltă eficiență pentru instalații de mare și foarte mare putere, cu compresoare Screw/Inverter Screw și schimbătoare shell & tube. Gama ajunge la 2143 kW și este destinată instalațiilor comerciale, industriale și proceselor unde eficiența sezonieră și integrarea cu sursa de condensare sunt critice.

Pentru selecția corectă trebuie verificate punctul real de funcționare, temperaturile tur/retur pe circuitul de apă răcită și pe circuitul de condensare, debitele, pierderile de presiune, regimul anual de sarcină, cerințele acustice și integrarea în automatizarea clădirii sau procesului.

Versiuni disponibile

  • CWW/Y/A – numai răcire
  • CWW/Y/A/SSL – numai răcire super-silențios
  • CWW/Y/A/HTW – răcire cu domeniu extins de condensare
  • CWW/Y/A/HTW/SSL – domeniu extins de condensare, super-silențios

Caracteristici constructive și funcționale

  • Compresoare Screw de generație nouă cu reglare continuă a capacității.
  • Condensatoare shell & tube independente pentru fiecare circuit frigorific, compatibile cu turn de răcire, dry-cooler sau, la cerere, apă de puț.
  • Evaporator shell & tube cu două circuite frigorifice independente și un circuit de apă.
  • Ventile electronice de expansiune și senzori electronici de presiune.
  • R134a standard; R513A disponibil la cerere.
  • Unități conforme ErP 2021.
  • Opțiuni Inverter pe unul sau pe toate compresoarele pentru eficiență la sarcină parțială și reducerea curentului de pornire.

Accesorii montate din fabrică

  • IM – întrerupătoare automate
  • RE – releu reglabil min./max. tensiune și control faze
  • PV3 – vană presostatică electronică cu 3 căi
  • DSVH / DSVHL – supape duble de siguranță cu selector
  • BT – kit temperatură joasă apă
  • BTS – funcționare cu sondă geotermală
  • HRT/P – recuperare totală de căldură în paralel
  • FE – rezistență antigel evaporator
  • II / IQ / ID – control Inverter în funcție de configurație
  • SS – soft start
  • DP / DPH – funcții pompă de căldură
  • WM – monitorizare web 4G
  • IS – Modbus RTU / RS485
  • IST – Modbus TCP/IP
  • ISBT / ISB1 / ISBT1 – BACnet
  • ISS – SNMP
  • MTS – Master/Slave
  • IAV / IAA / IAS – setpoint extern
  • IDL – demand limit
  • CP – contacte fără potențial
  • IVV – comandă vană sursă 0–10 V
  • MN – manometre înaltă/joasă presiune
  • DS – desuperheater

Accesorii livrate separat

  • CR – panou comandă la distanță
  • AG – amortizoare din cauciuc
  • AM – amortizoare cu arc
  • FL – flow switch

Date tehnice pe modele

ParametruUM1002-T1202-T1402-T1602-T1802-T2202-T2502-T2802-T3302-T3602-T4602-T4802-T5402-T6002-T6602-T7202-T
Putere frigorificăkW2503073594274995726757839011040118313421497166219022143
Putere absorbităkW46.258.165.478.185.0101121137157182205235255293355374
EER5.415.285.495.475.875.665.585.725.745.715.775.715.875.675.365.73
SEER6.356.556.716.686.876.876.986.876.997.077.237.217.297.227.127.12
Compresoarebuc2222222222222222
Circuite frigorificebuc2222222222222222
Reglare capacitateContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuă
Debit apă evaporatorl/s11.9414.6717.1520.423.8427.3332.2537.4143.0549.6956.5264.1271.5279.4190.87102
Pierdere presiune evaporatorkPa43374039343838524344425259405049
Racord evaporatorDN125150150150200200200200200250250250250250250300
Debit apă condensatorl/s14.1517.4420.2824.1327.932.1538.0343.9650.5558.3866.3275.3583.7193.41108120
Pierdere presiune condensatorkPa19273235373734403941374035324241
Racord condensatorDN808080808080100100100100125125125125125125
Curent maxim funcționareA18418221024027830639244452859067277073080412961464
Curent maxim pornireA20021824528234738347155956465378489391299215831667
Presiune sonoră STDdB(A)75757575767676767777777879798182
Presiune sonoră SSLdB(A)71717171727272727373737475757778
Greutate transportkg19832254242326252943303937154079486252596070631578438263971310308
Greutate operarekg214024602620286032603350411046105520604068207110879092501070011470

Dimensiuni

ParametruUM1002-T1202-T1402-T1602-T1802-T2202-T2502-T2802-T3302-T3602-T4602-T4802-T5402-T6002-T6602-T7202-T
Lungime STD/SSLmm3700370037003800390039003900490049004900530053005550555055505550
Lățime STDmm1000110011001150120012001200120013001300140014002000200020002000
Lățime SSLmm1200125012501350135013501400140014501450155015502150215021502150
Înălțime STD/SSLmm1800195020502100215022002300230024002450260026002650270027002700
Condiții de referință: Condiții de referință: apă răcită 12/7 °C și apă la condensator 30/35 °C. SEER conform Regulamentului UE 2016/2281; presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet MAXI POWER
Technical brochure CWW/Y/A 1002-T÷7202-T
Specification items CWW/Y/A 1002-T÷7202-T
Manuale instalare, utilizare și mentenanță

Selecția corectă a unui chiller răcit cu apă

Ce trebuie cunoscut înainte de selecție?

Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.

Este suficientă puterea nominală din tabel?

Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.

Poate fi integrat în BMS?

În funcție de configurație sunt disponibile protocoale și opțiuni precum Modbus, BACnet, SNMP și monitorizare web.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
