CLINT · Water cooled · Screw

CWW/Y 1302-B÷9002-B

Gama CLINT CWW/Y 1302-B÷9002-B este destinată instalațiilor apă-apă comerciale și industriale de mare putere. Folosește compresoare Screw cu reglare continuă, schimbătoare shell & tube și poate lucra cu apă de turn de răcire, dry-cooler sau, la cerere, apă de puț; controlul Inverter este disponibil pentru creșterea eficienței la sarcină parțială.

Solicită selecție tehnică

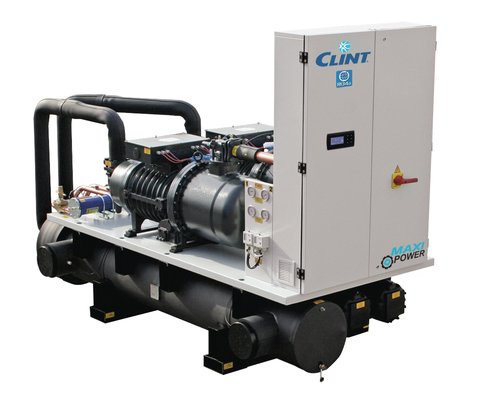

CLINT CWW/Y 1302-B÷9002-B
Putere267–2349 kW
CompresorScrew / Inverter Screw
RefrigerantR134a / R513A
SchimbătoareShell & tube

Prezentare tehnică

Gama CLINT CWW/Y 1302-B÷9002-B este destinată instalațiilor apă-apă comerciale și industriale de mare putere. Folosește compresoare Screw cu reglare continuă, schimbătoare shell & tube și poate lucra cu apă de turn de răcire, dry-cooler sau, la cerere, apă de puț; controlul Inverter este disponibil pentru creșterea eficienței la sarcină parțială.

Pentru selecția corectă trebuie verificate punctul real de funcționare, temperaturile tur/retur pe circuitul de apă răcită și pe circuitul de condensare, debitele, pierderile de presiune, regimul anual de sarcină, cerințele acustice și integrarea în automatizarea clădirii sau procesului.

Versiuni disponibile

  • CWW/Y – numai răcire
  • CWW/Y/SSL – numai răcire super-silențios
  • CWW/Y/HTW – răcire cu domeniu extins de condensare
  • CWW/Y/HTW/SSL – domeniu extins de condensare, super-silențios

Caracteristici constructive și funcționale

  • Structură portantă din tablă galvanizată, protejată suplimentar prin vopsire cu pulbere poliesterică.
  • Compresoare Screw cu separator de ulei integrat, filtru de aspirație, încălzitor carter, vizor ulei, protecție termică și reglare continuă a capacității.
  • Condensatoare shell & tube independente pentru fiecare circuit frigorific, cu capete demontabile pentru mentenanță; racordare pentru turn de răcire sau dry-cooler și, la cerere, apă de puț.
  • Evaporator shell & tube cu două circuite frigorifice independente și un singur circuit de apă, cu presostat diferențial.
  • Ventile electronice de expansiune și traductoare electronice de presiune.
  • R134a standard; R513A disponibil la cerere.
  • Modelele 1302-B÷1702-B sunt conforme ErP 2021; pentru 1902-B÷9002-B producătorul indică accesoriul ID (Inverter pe toate compresoarele) pentru conformitatea ErP 2021.

Accesorii montate din fabrică

  • IM – întrerupătoare automate
  • RE – releu reglabil min./max. tensiune și control faze
  • PV3 – vană presostatică electronică cu 3 căi
  • DSVH – supapă dublă de siguranță cu selector pe înaltă presiune, pentru fiecare circuit
  • DSVHL – supapă dublă de siguranță cu selector pe înaltă și joasă presiune, pentru fiecare circuit
  • BT – kit temperatură joasă apă
  • BTS – funcționare cu sondă geotermală
  • DS – desuperheater
  • HRT/P – recuperare totală de căldură în paralel
  • FE – rezistență antigel evaporator
  • II – Inverter pe un compresor și soft-start pe celelalte
  • ID – Inverter pe toate compresoarele
  • SS – soft start
  • DP – dispozitiv pentru funcționare pompă de căldură
  • DPH – dispozitiv pentru pompă de căldură numai încălzire
  • WM – monitorizare web 4G
  • IS – Modbus RTU / RS485
  • IST – Modbus TCP/IP
  • ISBT – BACnet IP
  • ISB1 – BACnet MSTP / RS485, certificat BTL
  • ISBT1 – BACnet IP, certificat BTL
  • ISS – SNMP
  • MTS – management rețea Master/Slave
  • IAV – setpoint 0–10 V
  • IAA – setpoint 4–20 mA
  • IAS – al doilea setpoint
  • IDL – demand limit
  • CP – contacte fără potențial
  • IVV – comandă 0–10 V vană presostatică sursă
  • MN – manometre înaltă/joasă presiune

Accesorii livrate separat

  • CR – panou comandă la distanță
  • AG – amortizoare din cauciuc
  • AM – amortizoare cu arc
  • FL – flow switch

Date tehnice pe modele

ParametruUM1302-B1502-B1702-B1902-B2002-B2602-B2802-B3002-B3602-B4202-B4402-B4802-B5402-B6002-B6602-B7202-B8102-B9002-B
Putere frigorificăkW267323374426488577660750892104911591286143816121753192221162349
Putere absorbităkW5769809099123136150182210234256287323350383425475
EER4.684.684.684.734.934.694.855.04.95.04.955.025.014.995.015.024.984.95
Putere frigorifică EN14511kW266322372424486574657747889104511551281143216041744191321072333
Putere absorbită EN14511kW59728394103128142157189219244269299339367403444502
EER EN145114.474.484.464.514.744.484.624.774.74.784.734.774.794.734.754.754.754.65
SEER5.665.715.715.956.115.935.956.156.076.246.136.26.376.456.456.336.336.33
Eficiență energetică%218220220230236229230238235242237240247250250245245245
SEER cu accesoriu ID6.236.286.286.556.546.526.556.586.566.686.686.766.827.17.17.037.037.03
Eficiență energetică cu ID%241243243254254253254255254259259262265276276273273273
Compresoarebuc222222222222222222
Circuite frigorificebuc222222222222222222
Reglare capacitateContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuăContinuă
Debit apă evaporatorl/s12.7615.4317.8720.3523.3227.5731.5335.8342.6250.1255.3761.4468.777.0283.7591.83101112
Pierdere presiune evaporatorkPa5143556048616766476251596581747060107
Racord evaporatorDN100125125125125150150150200200200200200200250250250250
Debit apă condensatorl/s15.4818.7121.6724.6728.033.4338.042.9951.3260.1766.5573.6782.4292.45100110121135
Pierdere presiune condensatorkPa434951473652484557496677666363736757
Racord condensatorDN656565658080808080100100100100125100100100125
AlimentareV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Curent maxim funcționareA17821423827030635439843851860260265881883480186310321144
Curent maxim pornireA240258314330374465487549723765765793161014791013104511291365
Presiune sonoră STDdB(A)767676767676767778798080818282838485
Presiune sonoră SSLdB(A)727272727272727374757676777878798081
Greutate transportkg212421832309234029733121317442744613464546505360544060006630804081009150
Greutate operarekg2240235024802510316034403490458050505100522059406100669073808940905010170

Dimensiuni

ParametruUM1302-B1502-B1702-B1902-B2002-B2602-B2802-B3002-B3602-B4202-B4402-B4802-B5402-B6002-B6602-B7202-B8102-B9002-B
Lungime STD/SSLmm355035503300330033003500350036003600360048004800520052005500550055005500
Lățime STD/SSLmm8008001400140014001450145016501650165018001800180018002250225022502250
Înălțime STD/SSLmm200020002150215021502150215021502150215021502150215021502200220022002200
Condiții de referință: Condiții de referință: apă răcită 12/7 °C și apă la condensator 30/35 °C. SEER este conform Regulamentului UE 2016/2281; nivelul de presiune sonoră este declarat în câmp liber la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet MAXI POWER
Technical brochure CWW/Y 1302-B÷9002-B
Specification items CWW/Y 1302-B÷9002-B
Manuale instalare, utilizare și mentenanță
Manual recuperare de căldură

Selecția corectă a unui chiller răcit cu apă

Ce trebuie cunoscut înainte de selecție?

Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.

Este suficientă puterea nominală din tabel?

Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.

Poate fi integrat în BMS?

În funcție de configurație sunt disponibile protocoale și opțiuni precum Modbus, BACnet, SNMP și monitorizare web.
