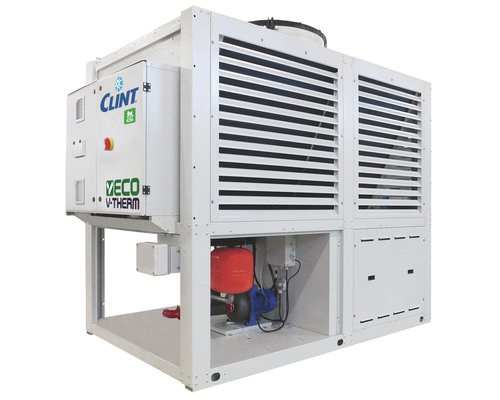

CLINT · ECO V-THERM · R290 · până la 70°C
CHV/P/WP 152-P÷504-P
Pompă de căldură aer-apă dedicată cu refrigerant natural R290, pentru apă caldă până la 70°C și funcționare la temperaturi exterioare joase.
Putere termică48–164 kW
CompresorScroll
RefrigerantR290
Apă caldăpână la 70°C
Prezentare tehnică
ECO V-THERM utilizează R290 și este orientată către aplicații unde temperatura apei trebuie să depășească nivelul uzual al pompelor de căldură comerciale.
Producătorul declară funcționare până la -20°C exterior; la această temperatură apa caldă disponibilă ajunge aproximativ la 55°C, iar 70°C este disponibilă în domeniul favorabil de funcționare.
Versiuni și configurații
- CHV/P/WP – pompă de căldură reversibilă
- Configurații hidraulice cu pompă și accesorii dedicate
- Opțiuni de monitorizare și integrare BMS
Caracteristici constructive și funcționale
- R290 – refrigerant natural cu GWP foarte redus.
- Compresoare Scroll și schimbător cu plăci.
- Ventilatoare axiale și control adaptat pentru funcționare la temperaturi joase.
- Apă caldă până la 70°C.
- Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
- Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
- Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.
Date tehnice principale
| Parametru | UM | 152-P | 182-P | 222-P | 252-P | 304-P | 374-P | 444-P | 504-P |
|---|---|---|---|---|---|---|---|---|---|
| Putere termică 40/45°C | kW | 48.0 | 59.8 | 71.2 | 81.8 | 96.2 | 119 | 142 | 164 |
| COP 40/45°C | 3.27 | 3.46 | 3.33 | 3.37 | 3.27 | 3.43 | 3.29 | 3.35 | |
| Putere termică 30/35°C | kW | 49.0 | 61.4 | 73.4 | 84.5 | 98.1 | 122 | 147 | 170 |
| COP 30/35°C | 3.86 | 4.12 | 3.96 | 4.00 | 3.83 | 4.07 | 3.91 | 3.97 | |
| SCOP temperatură joasă | 3.52 | 3.77 | 3.49 | 3.57 | 3.69 | 3.94 | 3.65 | 3.54 | |
| SCOP temperatură medie | 2.99 | 3.15 | 2.94 | 3.03 | 3.03 | 3.28 | 3.07 | 3.13 | |
| Putere frigorifică 12/7°C | kW | 40.1 | 47.2 | 58.5 | 65.8 | 79.9 | 93.6 | 117 | 130 |
| EER 12/7°C | 2.48 | 2.42 | 2.52 | 2.54 | 2.47 | 2.41 | 2.52 | 2.51 | |
| SEER | 3.33 | 3.28 | 3.34 | 3.34 | 3.60 | 3.52 | 3.58 | 3.33 | |
| Compresoare | nr. | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Debit apă | l/s | 2.33 | 2.88 | 3.44 | 3.96 | 4.66 | 5.74 | 6.89 | 7.94 |
| Pierdere de presiune | kPa | 41.8 | 47.3 | 44.5 | 46.4 | 21.3 | 24.5 | 30.4 | 30.8 |
| Curent maxim | A | 43 | 49 | 63 | 74 | 86 | 98 | 126 | 148 |
| Presiune sonoră / nivel declarat | dB(A) | 82 | 82 | 84 | 84 | 85 | 85 | 86 | 86 |
| Greutate operare | kg | 810 | 840 | 890 | 920 | 1530 | 1590 | 1710 | 1790 |
| Lungime | mm | 2480 | 2480 | 2480 | 2480 | 4990 | 4990 | 4990 | 4990 |
| Lățime | mm | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
| Înălțime | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 |
Condiții și interpretare: Pentru producerea apei la 70°C și funcționarea la temperaturi exterioare extreme trebuie verificată harta de funcționare a producătorului, nu doar valoarea nominală.
Documentație disponibilă la producător
Product overview CLINT
Product Guide Europe
Technical brochure de serie
Specification items EN / IT
Manual instalare, utilizare și mentenanță
Manuale accesorii și automatizare
Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
