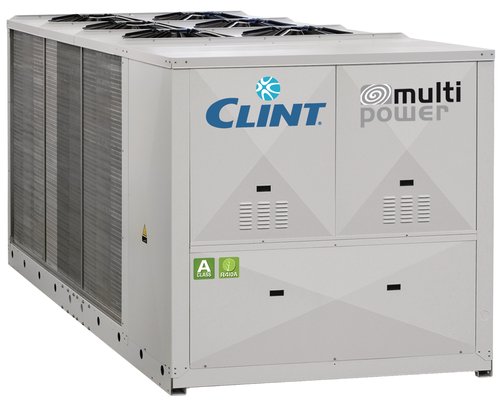

CHA/K/A/WP 726-P÷24012-P

Pompă de căldură aer-apă de mare putere, cu arhitectură multi-compresor pe două circuite și apă caldă până la 55°C.

Solicită selecție tehnică

Putere termică227–762 kW

CompresorScroll MultiPower

RefrigerantR410A / R452B / R454B

Apă caldăpână la 55°C

Prezentare tehnică

Seria extinde conceptul dedicat de pompă de căldură la instalații mari, folosind mai multe compresoare Scroll pentru o bună adaptare la sarcina parțială și două circuite frigorifice.

Este o gamă relevantă pentru clădiri mari, industrie și modernizări unde se urmărește electrificarea încălzirii la temperaturi de apă medii.

Versiuni și configurații

CHA/K/A/WP – pompă de căldură reversibilă
Opțiuni SL / SSL în funcție de mărime
Ventilatoare EC/ECH și module hidraulice disponibile

Caracteristici constructive și funcționale

Arhitectură MULTIPOWER cu mai multe compresoare Scroll.
Două circuite frigorifice independente.
Schimbător cu plăci și control pentru apă caldă până la 55°C.
Funcționare în încălzire până la aproximativ -15°C exterior.
Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.

Date tehnice principale

Parametru	UM	726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	20010-P	24012-P
Putere termică	kW	227	256	272	294	342	369	389	420	476	532	566	636	762
COP		3.44	3.41	3.36	3.46	3.35	3.48	3.47	3.36	3.38	3.39	3.35	3.31	3.37
SCOP		3.40	3.47	3.40	3.39	3.42	3.39	3.40	3.41	3.37	3.41	3.36	3.38	3.48
Putere frigorifică	kW	195	217	239	259	294	322	339	359	421	475	512	566	671
EER		2.91	2.89	3.06	3.05	2.94	3.01	3.00	2.83	2.92	2.93	2.98	2.87	2.78
SEER		4.05	4.06	4.10	4.11	4.05	4.07	4.08	4.35	4.42	4.55	4.55	4.55	4.55
Compresoare	nr.	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	5+5	6+6
Circuite frigorifice	nr.	2	2	2	2	2	2	2	2	2	2	2	2	2
Trepte capacitate	nr.	6	6	6	6	8	8	8	8	8	10	10	8	10
Debit apă	l/s	9.29	10.34	11.39	12.34	14.01	15.35	16.16	17.11	20.07	22.64	24.40	26.98	31.98
Pierdere de presiune	kPa	44	55	42	38	49	37	41	46	46	32	37	34	30
Presiune disponibilă pompă	kPa	155	135	200	180	180	180	160	145	125	180	165	155	140
Presiune sonoră STD	dB(A)	72	71	71	72	72	73	74	74	76	76	76	76	78
Lungime STD	mm	2800	4000	4000	4000	4000	5000	5000	5000	5000	6200	6200	7200	7200

Condiții și interpretare: Puterea și eficiența trebuie verificate la punctul de lucru real. Pentru instalațiile mari contează în special redundanța, sarcina parțială, curentul disponibil, integrarea hidraulică și strategia de degivrare.

Documentație disponibilă la producător

Product overview CLINT

Product Guide Europe

Technical brochure de serie

Specification items EN / IT

Manual instalare, utilizare și mentenanță

Manuale accesorii și automatizare

Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
