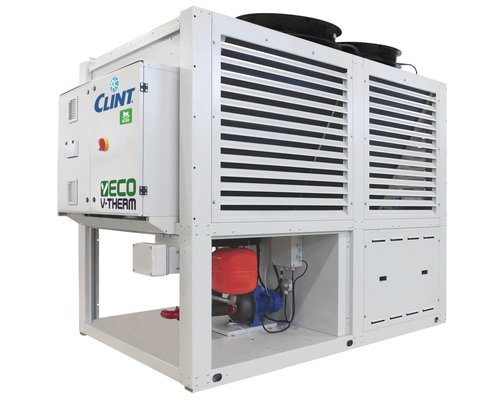

CLINT · ECO V-THERM HE · R290 · EC Inverter
CHV/P/HE/WP 152-P÷504-P
Pompă de căldură aer-apă R290 de înaltă eficiență și zgomot redus, cu ventilatoare EC Inverter și apă caldă până la 70°C.
Putere termică50–166 kW
CompresorScroll
RefrigerantR290
VentilatoareEC Inverter
Prezentare tehnică
Varianta HE urmărește eficiență sezonieră mai ridicată și nivel acustic redus față de configurația standard ECO V-THERM.
Este potrivită pentru proiecte comerciale și industriale unde R290, temperaturile ridicate ale apei și consumul la sarcină parțială sunt criterii importante.
Versiuni și configurații
- CHV/P/HE/WP – high efficiency, super-silențioasă
- Ventilatoare EC Inverter cu diametru mărit
- Configurații hidraulice și BMS în funcție de proiect
Caracteristici constructive și funcționale
- R290 – refrigerant natural.
- Ventilatoare axiale EC Inverter.
- Compresoare Scroll.
- Schimbător cu plăci și control pentru apă până la 70°C.
- Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
- Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
- Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.
Date tehnice principale
| Parametru | UM | 152-P | 182-P | 222-P | 252-P | 304-P | 374-P | 444-P | 504-P |
|---|---|---|---|---|---|---|---|---|---|
| Putere termică 40/45°C | kW | 49.6 | 61.5 | 75.0 | 82.7 | 103 | 123 | 150 | 166 |
| COP 40/45°C | 3.59 | 3.75 | 3.81 | 3.71 | 3.71 | 3.72 | 3.77 | 3.69 | |
| Putere termică 30/35°C | kW | 50.8 | 63.0 | 77.4 | 85.1 | 106 | 126 | 155 | 171 |
| COP 30/35°C | 4.33 | 4.52 | 4.62 | 4.45 | 4.45 | 4.47 | 4.56 | 4.42 | |
| SCOP temperatură joasă | 4.19 | 4.31 | 4.32 | 4.11 | 4.37 | 4.48 | 4.47 | 4.00 | |
| SCOP temperatură medie | 3.47 | 3.52 | 3.52 | 3.41 | 3.61 | 3.66 | 3.65 | 3.49 | |
| Putere frigorifică 12/7°C | kW | 40.7 | 48.2 | 60.4 | 68.0 | 80.8 | 96.6 | 119 | 133 |
| EER 12/7°C | 2.66 | 2.63 | 2.85 | 2.81 | 2.65 | 2.65 | 2.81 | 2.71 | |
| SEER | 3.49 | 3.42 | 3.71 | 3.62 | 3.77 | 3.70 | 3.96 | 3.48 | |
| Compresoare | nr. | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 |
| Circuite frigorifice | nr. | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Debit apă | l/s | 2.41 | 2.96 | 3.63 | 4.00 | 4.97 | 5.94 | 7.25 | 8.02 |
| Pierdere de presiune | kPa | 36.6 | 39.2 | 42.5 | 38.5 | 20.5 | 26.2 | 27.1 | 31.5 |
| Curent maxim | A | 40 | 46 | 57 | 69 | 81 | 92 | 115 | 137 |
| Nivel sonor declarat | dB(A) | 72 | 72 | 75 | 75 | 75 | 75 | 78 | 78 |
| Greutate operare | kg | 900 | 930 | 970 | 980 | 1700 | 1770 | 1870 | 1880 |
| Lungime | mm | 2480 | 2480 | 2480 | 2480 | 4990 | 4990 | 4990 | 4990 |
| Lățime | mm | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
| Înălțime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
Condiții și interpretare: Eficiențele sunt sensibile la temperaturile apei și ale aerului. Pentru dimensionare se verifică simultan capacitatea, COP/SCOP, limitele de funcționare și cerințele acustice.
Documentație disponibilă la producător
Product overview CLINT
Product Guide Europe
Technical brochure de serie
Specification items EN / IT
Manual instalare, utilizare și mentenanță
Manuale accesorii și automatizare
Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
