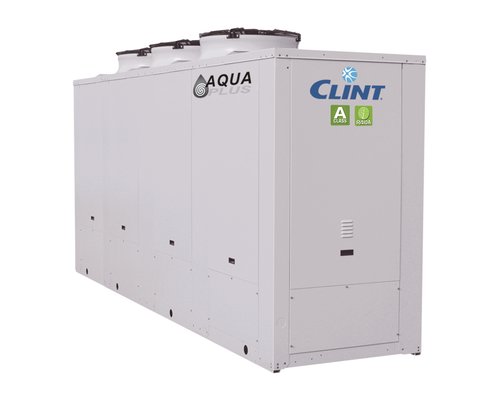

CHA/K/A/WP 182-P÷604-P

Pompă de căldură aer-apă dedicată de înaltă eficiență pentru producerea apei calde la temperatură medie, până la 55°C.

Solicită selecție tehnică

Putere termică56–197 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

Apă caldăpână la 55°C

Prezentare tehnică

Seria este destinată instalațiilor comerciale și industriale care au nevoie de încălzire cu apă caldă la temperatură medie și, în regim reversibil, de răcire. Configurația multi-compresor permite adaptarea capacității la sarcină.

Funcționarea în încălzire este prevăzută până la aproximativ -15°C temperatură exterioară. Pentru selecția reală trebuie verificată capacitatea la temperatura exterioară și temperatura apei cerute în proiect.

Versiuni și configurații

CHA/K/A/WP – pompă de căldură reversibilă
CHA/K/A/WP/SSL – pompă de căldură reversibilă super-silențioasă
Opțional ventilatoare EC / ECH și module hidraulice

Caracteristici constructive și funcționale

Schimbător cu plăci brazate din inox AISI 316.
Compresoare Scroll cu încălzitor de carter și protecție internă.
Ventilatoare axiale; EC Inverter și variante cu presiune statică disponibilă ca opțiuni.
Control condensare pentru funcționare extinsă și reducerea turației ventilatoarelor.
Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.

Date tehnice principale

Parametru	UM	182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Putere termică	kW	55.7	63.6	71.4	81.6	94.2	109	124	142	163	197
Putere absorbită încălzire	kW	16.9	19.5	21.8	24.4	28.2	33.3	37.2	43.2	49.9	59.0
COP		3.30	3.26	3.28	3.34	3.34	3.27	3.33	3.29	3.27	3.34
SCOP		3.43	3.39	3.38	3.50	3.52	3.42	3.44	3.41	3.40	3.39
Putere frigorifică	kW	48.2	54.9	62.5	71.9	82.8	94.5	108	125	139	163
EER		3.05	2.94	3.02	3.03	2.92	2.95	3.03	2.99	2.90	2.90
SEER		3.95	3.84	3.96	3.97	3.92	3.86	3.97	4.02	3.87	3.88
Număr compresoare	nr.	2	2	2	2	2	3	3	3	4	4
Circuite frigorifice	nr.	1	1	1	1	1	1	1	1	2	2
Debit apă	l/s	2.30	2.62	2.98	3.43	3.95	4.50	5.15	5.96	6.63	7.77
Pierdere de presiune	kPa	28	30	31	28	28	23	29	39	38	37
Curent maxim	A	41	44	55	60	67	79	86	101	116	131
Curent pornire	A	164	166	179	192	235	202	218	268	248	298
Presiune disponibilă pompă	kPa	155	150	140	135	155	200	190	170	165	155
Volum rezervor	L	400	400	400	400	400	400	400	400	600	600
Presiune sonoră STD	dB(A)	62	62	65	65	65	67	68	68	69	70
Greutate transport	kg	635	644	693	760	807	926	1076	1126	1235	1414
Greutate operare	kg	640	650	700	770	820	940	1090	1140	1250	1430
Lungime STD	mm	2350	2350	2350	2350	2350	2350	3550	3550	3550	3550
Lățime	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
Înălțime	mm	1950	1950	1950	2250	2250	2250	2250	2250	2250	2250

Condiții și interpretare: Valorile nominale sunt dependente de condițiile de apă și aer definite de producător; pentru pompe de căldură trebuie urmărită în special capacitatea la temperaturi exterioare scăzute.

Documentație disponibilă la producător

Product overview CLINT

Product Guide Europe

Technical brochure de serie

Specification items EN / IT

Manual instalare, utilizare și mentenanță

Manuale accesorii și automatizare

Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
