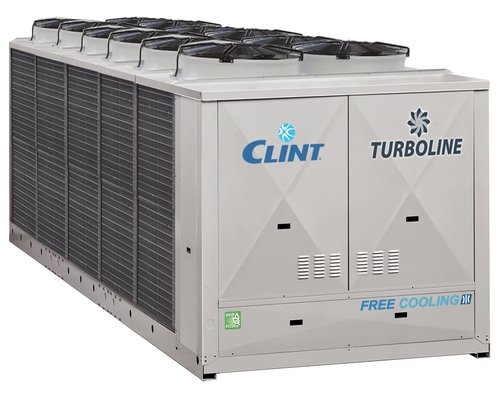

CLINT · Free Cooling · Turboline
CHA/TTH/FC 1301-1÷4904-1
Chillere Free Cooling de mare putere cu compresoare Turbocor oil-free cu levitație magnetică, evaporator inundat shell & tube și agent frigorific R1234ze.
Putere frigorifică279–1386 kW
CompresorTurbocor oil-free cu levitație magnetică
RefrigerantR1234ze / R515B
SchimbătorFlooded shell & tube
Prezentare tehnică
CHA/TTH/FC 1301-1÷4904-1 combină Free Cooling-ul integrat cu compresoare centrifugale Turbocor oil-free, cu Inverter și levitație magnetică. Este o soluție orientată către aplicații cu multe ore de funcționare și sarcini parțiale importante, unde eficiența sezonieră, curentul redus la pornire și nivelul sonor contează. Controlul TURBOSOFT gestionează capacitatea compresoarelor, iar unitatea poate funcționa în regim CHILLER, FREE COOLING sau MIXT.
La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.
Versiuni disponibile
- CHA/TTH/FC – numai răcire, cu Free Cooling integrat
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată, vopsită cu pulbere poliesterică.
- Compresoare centrifugale semi-ermetice Turbocor, oil-free, cu rotor pe lagăre magnetice și Inverter integrat.
- Reglare continuă a capacității și sistem automat anti-cavitație.
- Ventilatoare axiale; EC/ECH disponibile opțional.
- Condensator cu țevi de cupru și aripioare de aluminiu, combinat cu baterii Free Cooling.
- Evaporator inundat shell & tube de înaltă eficiență.
- Ventil electronic de expansiune și măsurare electronică a presiunilor.
- Control de condensare inclus pentru funcționare până la -20 °C exterior.
- Control TURBOSOFT cu interfață RS485 și opțiuni de monitorizare la distanță.
- R1234ze standard; R515B la cerere.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
- TX – baterii cu aripioare pretratate
- PU – pompă simplă
- PD – pompă dublă
- GS/GD – garnituri pompe pentru glicol >30%
- TS – interfață Touch Screen
- WM – monitorizare web 4G
- IST – Modbus TCP/IP
- ISBT/ISB1/ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- IAV – setpoint extern 0–10 V
- IAA – setpoint extern 4–20 mA
- IAS – activare al doilea setpoint
- IDL – demand limit din intrare digitală
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice pentru protecția bateriilor
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1301-1 | 1701-1 | 2802-1 | 3502-1 | 4103-1 | 4403-1 | 4904-1 |
|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 279 | 348 | 554 | 698 | 837 | 1040 | 1386 |
| Putere absorbită | kW | 75 | 95 | 160 | 193 | 242 | 283 | 387 |
| EER | 3.72 | 3.66 | 3.46 | 3.62 | 3.46 | 3.67 | 3.58 | |
| Putere frigorifică EN14511 | kW | 277 | 345 | 551 | 694 | 831 | 1031 | 1366 |
| Putere absorbită EN14511 | kW | 77 | 98 | 163 | 198 | 248 | 292 | 407 |
| EER EN14511 | 3.6 | 3.52 | 3.38 | 3.51 | 3.35 | 3.53 | 3.36 | |
| SEPR | 7.35 | 7.3 | 7.13 | 7.25 | 7.42 | 7.43 | 7.43 | |
| Temperatură aer Free Cooling total | °C | 3.0 | 2.5 | 1.5 | -1.0 | 0.0 | 0.5 | -1.0 |
| Putere absorbită în Free Cooling | kW | 10.8 | 14.4 | 21.6 | 21.6 | 25.2 | 32.4 | 36.0 |
| Compresoare | buc | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă | l/s | 14.42 | 17.98 | 28.63 | 36.07 | 43.26 | 53.75 | 71.63 |
| Pierdere de presiune | kPa | 88 | 103 | 78 | 94 | 101 | 142 | 253 |
| Racord apă | DN | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
| Curent maxim funcționare | A | 173 | 181 | 347 | 347 | 505 | 520 | 678 |
| Curent maxim pornire | A | 25 | 33 | 199 | 199 | 357 | 372 | 530 |
| Presiune statică pompă | kPa | 140 | 125 | 110 | 180 | 150 | 150 | 160 |
| Racord apă cu pompă | DN | 100 | 100 | 150 | 150 | 150 | 150 | 200 |
| Presiune sonoră STD | dB(A) | 69 | 70 | 71 | 71 | 71 | 71 | 72 |
| Greutate transport | kg | 3620 | 3730 | 5560 | 5640 | 7890 | 8910 | 10800 |
| Greutate funcționare | kg | 3900 | 4030 | 6040 | 6160 | 8610 | 9810 | 11840 |
Dimensiuni
| Parametru | UM | 1301-1 | 1701-1 | 2802-1 | 3502-1 | 4103-1 | 4403-1 | 4904-1 |
|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 5000 | 5000 | 7200 | 7200 | 8400 | 10050 | 11700 |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2360 | 2360 | 2360 | 2360 | 2750 | 2750 | 2750 |
Condiții de referință: Apă răcită cu 30% etilenglicol 15/10 °C, aer exterior 35 °C. SEPR conform Regulamentului UE 2016/2281 pentru process cooling. Temperatura Free Cooling total este temperatura exterioară la care se atinge capacitatea nominală. Presiunea sonoră este măsurată la 1 m conform ISO 3744.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Turboline
Specification items CHA/TTH/FC
Manual instalare, utilizare și mentenanță CHA/TTH/FC
Manuale accesorii: antivibranți, Master/Slave, tratamente baterii
Întrebări frecvente
Ce avantaj au compresoarele Turbocor?
Compresoarele sunt oil-free, cu levitație magnetică și Inverter integrat, fiind orientate către eficiență ridicată la sarcină parțială și curenți reduși la pornire.
Care este domeniul de putere?
Aproximativ 279–1386 kW în condițiile nominale publicate de CLINT.
Ce agent frigorific folosește?
R1234ze este standard, iar R515B este disponibil la cerere conform producătorului.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
