CLINT · Free Cooling · Aqua Plus

CHA/K/FC 182-P÷604-P

Chillere aer-apă Free Cooling cu ventilatoare axiale, compresoare Scroll și schimbător cu plăci, pentru producție de apă răcită pe tot parcursul anului.

Solicită selecție tehnică

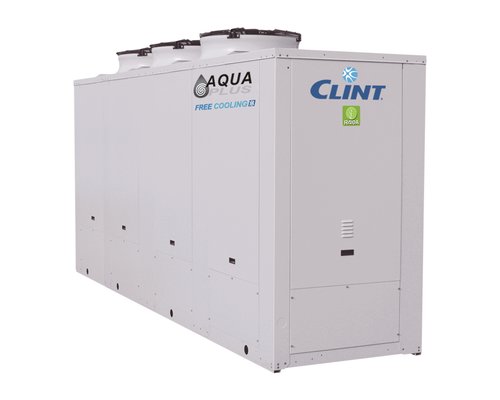

Chiller Free Cooling CLINT CHA/K/FC 182-P÷604-P
Putere frigorifică53–174 kW
CompresorScroll
RefrigerantR410A / R452B / R454B
SchimbătorPlăci brazate AISI 316

Prezentare tehnică

CHA/K/FC 182-P÷604-P combină răcirea mecanică cu Free Cooling integrat. Controlul cu vane cu 3 căi gestionează automat regimurile CHILLER, FREE COOLING și MIXT, astfel încât la temperaturi exterioare scăzute consumul compresoarelor poate fi redus sau eliminat. Seria este potrivită pentru procese industriale, centre de date și instalații care solicită apă răcită pe tot parcursul anului.

La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.

Versiuni disponibile

  • CHA/K/FC – numai răcire, cu Free Cooling integrat

Caracteristici constructive și funcționale

  • Structură portantă din tablă galvanizată protejată prin vopsire cu pulbere poliesterică.
  • Compresoare Scroll cu protecție termică internă și încălzitor carter.
  • Ventilatoare axiale; opțional EC Inverter și ECH pentru instalații canalizate.
  • Condensator din țevi de cupru și aripioare din aluminiu combinat cu bateria Free Cooling.
  • Evaporator cu plăci brazate AISI 316; la modelele mari există două circuite frigorifice independente.
  • Control de condensare inclus pentru funcționare până la -20 °C exterior.
  • Control electronic cu microprocesor pentru CHILLER / FREE COOLING / MIXT.
  • R410A standard; R452B sau R454B la cerere.

Accesorii montate din fabrică

  • IM – întreruptoare automate
  • RE – control tensiune și faze
  • SL – pachet de reducere a zgomotului
  • RFM/RFL – robineți de izolare circuit frigorific
  • BT – kit temperatură joasă apă
  • EC/ECH – ventilatoare EC Inverter, inclusiv versiune cu presiune statică disponibilă
  • TX – baterii cu aripioare pretratate
  • SI – rezervor inerțial
  • PS/PD – pompă simplă/dublă
  • GS/GD – garnituri pentru glicol >30%
  • SS – soft-start
  • IS/IST – Modbus RTU/TCP-IP
  • ISBT/ISB1/ISBT1 – BACnet
  • ISS – SNMP
  • MTS – Master/Slave
  • MN – manometre înaltă/joasă presiune

Accesorii livrate separat

  • CR – panou de comandă la distanță
  • RP – grile metalice pentru protecția bateriilor
  • AG – amortizoare din cauciuc
  • AM – amortizoare cu arc

Date tehnice pe modele

ParametruUM182-P202-P242-P262-P302-P363-P393-P453-P524-P604-P
Putere frigorificăkW52.759.568.176.785.799.1114130151174
Putere absorbităkW18.120.323.326.129.336.842.248.454.464.9
EER2.912.932.922.942.922.692.72.692.782.68
Putere frigorifică EN14511kW52.058.867.375.984.998.2113129150172
Putere absorbită EN14511kW18.821.024.126.930.137.743.549.955.766.4
EER EN145112.772.82.792.822.822.62.62.592.692.59
SEPR5.115.135.125.145.125.115.095.085.155.14
Temperatură aer Free Cooling total°C2.11.30.0-2.4-3.51.00.0-1.1-3.0-4.8
Putere absorbită în Free CoolingkW2222266688
Compresoarebuc2222233344
Circuite frigorificebuc1111111122
Trepte capacitatebuc2222233344
Debit apăl/s2.723.073.523.964.435.095.886.77.788.93
Pierdere de presiunekPa115105120100100100135145102106
Curent maxim funcționareA35414854657685102113136
Curent maxim pornireA130140144169209173201246229280
Presiune statică pompăkPa120125100115100190145125150125
Volum rezervorL400400400400400400400400600600
Presiune statică ECHPa1101101101051056060606565
Presiune sonoră STDdB(A)63636363646566666767
Presiune sonoră cu SLdB(A)61616060626364646565
Greutate transportkg92393295198099913081317135014721510
Greutate funcționarekg97098010001030105013901400143515601600

Dimensiuni

ParametruUM182-P202-P242-P262-P302-P363-P393-P453-P524-P604-P
Lungimemm3550355035503550355047004700470047004700
Lățimemm1100110011001100110011001100110011001100
Înălțimemm2250225022502250225022502250225022502250
Condiții de referință: Apă răcită cu 30% etilenglicol 15/10 °C, aer exterior 35 °C. Temperatura Free Cooling indicată este temperatura exterioară la care se obține capacitatea nominală de la condiția de referință. Presiunea sonoră este declarată la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Aqua Plus
Technical brochure CHA/K/FC 182-P÷604-P
Specification items
Manuale instalare, utilizare și mentenanță
Manuale accesorii

Întrebări frecvente

Pentru ce aplicații este potrivită seria?

Pentru aplicații cu necesar de apă răcită pe tot parcursul anului, unde Free Cooling poate reduce semnificativ orele de funcționare ale compresoarelor.

Poate funcționa la temperaturi exterioare negative?

Da. Controlul de condensare este prevăzut pentru funcționare până la -20 °C exterior; punctul de Free Cooling total depinde de model și condițiile hidraulice.

Există ventilatoare EC?

Da, sunt disponibile ventilatoare EC Inverter și ECH cu presiune statică disponibilă ridicată.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
