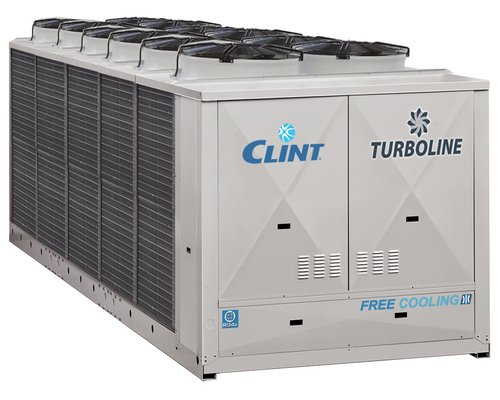

CLINT · Free Cooling · Turboline
CHA/TTY/FC 1301-1÷5004-1
Chillere Free Cooling de mare putere cu compresoare Turbocor oil-free cu levitație magnetică, evaporator inundat shell & tube și R134a, cu R513A la cerere.
Putere frigorifică246–1443 kW
CompresorTurbocor oil-free cu levitație magnetică
RefrigerantR134a / R513A
SchimbătorFlooded shell & tube
Prezentare tehnică
CHA/TTY/FC 1301-1÷5004-1 este varianta Turboline Free Cooling pe R134a, cu R513A disponibil la cerere. Compresoarele Turbocor cu levitație magnetică și Inverter integrat permit reglarea continuă a capacității și performanțe ridicate la sarcină parțială. Pentru instalații cu funcționare anuală, combinația dintre Free Cooling și compresoarele oil-free poate reduce semnificativ orele de compresie mecanică atunci când temperatura exterioară permite acest lucru.
La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.
Versiuni disponibile
- CHA/TTY/FC – numai răcire, cu Free Cooling integrat
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată, protejată cu pulbere poliesterică.
- Compresoare centrifugale semi-ermetice Turbocor, oil-free, cu levitație magnetică și Inverter integrat.
- Reglare continuă a capacității și sistem automat anti-cavitație.
- Ventilatoare axiale; EC/ECH disponibile opțional.
- Condensator din țevi de cupru și aripioare de aluminiu combinat cu baterii Free Cooling.
- Evaporator inundat shell & tube de înaltă eficiență, cu unul sau două circuite frigorifice în funcție de model.
- Ventil electronic de expansiune și senzori electronici de presiune.
- Control de condensare inclus pentru funcționare până la -20 °C exterior.
- Control TURBOSOFT cu RS485 și opțiuni de monitorizare la distanță.
- R134a standard; R513A la cerere.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- EC – ventilatoare EC Inverter
- ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
- TX – baterii cu aripioare pretratate
- PU – pompă simplă
- PD – pompă dublă
- GS/GD – garnituri pompe pentru glicol >30%
- TS – interfață Touch Screen
- WM – monitorizare web 4G
- IST – Modbus TCP/IP
- ISBT/ISB1/ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- IAV – setpoint extern 0–10 V
- IAA – setpoint extern 4–20 mA
- IAS – activare al doilea setpoint
- IDL – demand limit din intrare digitală
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice pentru protecția bateriilor
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1301-1 | 1401-1 | 1701-1 | 2201-1 | 2602-1 | 3302-1 | 4002-1 | 4302-1 | 4603-1 | 4804-1 | 5004-1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 246 | 281 | 333 | 400 | 495 | 588 | 696 | 869 | 1046 | 1229 | 1443 |
| Putere absorbită | kW | 71 | 80 | 94 | 116 | 143 | 171 | 204 | 257 | 307 | 357 | 425 |
| EER | 3.46 | 3.51 | 3.54 | 3.45 | 3.46 | 3.44 | 3.41 | 3.38 | 3.41 | 3.44 | 3.4 | |
| Putere frigorifică EN14511 | kW | 244 | 279 | 331 | 397 | 491 | 582 | 690 | 861 | 1033 | 1211 | 1421 |
| Putere absorbită EN14511 | kW | 73 | 82 | 96 | 119 | 147 | 177 | 210 | 265 | 321 | 375 | 447 |
| EER EN14511 | 3.34 | 3.4 | 3.45 | 3.34 | 3.34 | 3.29 | 3.29 | 3.25 | 3.22 | 3.23 | 3.18 | |
| SEPR | 7.29 | 7.38 | 7.07 | 7.02 | 7.4 | 7.19 | 7.04 | 7.23 | 7.04 | 7.23 | 7.22 | |
| Temperatură aer Free Cooling total | °C | -2.5 | 0.5 | -2.9 | 0.0 | -2.8 | -2.3 | -0.5 | -0.2 | 1.0 | 1.0 | 1.0 |
| Putere absorbită în Free Cooling | kW | 10.8 | 10.8 | 10.8 | 14.4 | 18.0 | 21.6 | 21.6 | 25.2 | 32.4 | 36.0 | 36.0 |
| Compresoare | buc | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă | l/s | 12.69 | 14.5 | 17.18 | 20.64 | 25.54 | 30.34 | 35.91 | 44.84 | 53.97 | 63.42 | 74.46 |
| Pierdere de presiune | kPa | 92 | 97 | 88 | 105 | 115 | 155 | 125 | 144 | 220 | 256 | 275 |
| Racord apă | DN | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 |
| Curent maxim funcționare | A | 168 | 168 | 168 | 262 | 329 | 337 | 509 | 517 | 763 | 658 | 1002 |
| Curent maxim pornire | A | 25 | 25 | 25 | 33 | 186 | 194 | 280 | 288 | 534 | 515 | 773 |
| Presiune statică pompă | kPa | 135 | 125 | 115 | 110 | 150 | 140 | 155 | 105 | 160 | 205 | 145 |
| Racord apă cu pompă | DN | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 | 150 | 200 | 200 |
| Presiune sonoră STD | dB(A) | 68 | 68 | 69 | 69 | 69 | 70 | 70 | 69 | 70 | 70 | 70 |
| Greutate transport | kg | 3040 | 3200 | 3600 | 3700 | 4620 | 5150 | 5500 | 7700 | 8800 | 10000 | 10300 |
| Greutate funcționare | kg | 3180 | 3360 | 3810 | 3930 | 4850 | 5400 | 5810 | 8080 | 9250 | 10480 | 10790 |
Dimensiuni
| Parametru | UM | 1301-1 | 1401-1 | 1701-1 | 2201-1 | 2602-1 | 3302-1 | 4002-1 | 4302-1 | 4603-1 | 4804-1 | 5004-1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime | mm | 4000 | 4000 | 5000 | 5000 | 6200 | 7200 | 7200 | 8400 | 10050 | 11100 | 11100 |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2360 | 2750 | 2750 | 2750 | 2750 |
Condiții de referință: Apă răcită cu 30% etilenglicol 15/10 °C, aer exterior 35 °C. SEPR conform Regulamentului UE 2016/2281 pentru process cooling. Temperatura Free Cooling total este temperatura exterioară la care se atinge capacitatea nominală. Presiunea sonoră este măsurată la 1 m conform ISO 3744.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Turboline
Specification items CHA/TTY/FC
Manuale instalare, utilizare și mentenanță CHA/TTY/FC
Manuale accesorii: antivibranți, Master/Slave, tratamente baterii
Întrebări frecvente
Care este diferența principală față de CHA/TTH/FC?
Ambele folosesc compresoare Turbocor și Free Cooling; CHA/TTY/FC utilizează R134a, cu R513A disponibil la cerere, în timp ce CHA/TTH/FC este orientată către R1234ze/R515B.
Care este puterea maximă?
Puterea frigorifică nominală ajunge la aproximativ 1443 kW.
Poate funcționa numai în Free Cooling?
Da, atunci când temperatura exterioară permite atingerea capacității necesare; controlerul gestionează automat modurile CHILLER, FREE COOLING și MIXT.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
