CLIVET · Pompă de căldură apă-apă · R410A

SPINCHILLER³ WSHN-XSC3

Pompă de căldură reversibilă water-cooled pentru instalare la interior, cu două circuite frigorifice, patru compresoare Scroll și schimbătoare cu plăci.

Solicită selecție tehnicăDescarcă Product Sheet PDF

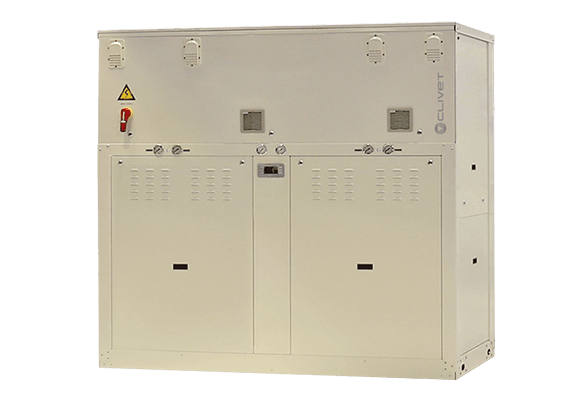

Clivet SPINCHILLER³ WSHN-XSC3 pompă de căldură water-cooled R410A
Încălzire tabelată245-451 kW
Răcire tabelată217-394 kW
COPpână la 4.27
RefrigerantR410A

Prezentare tehnică

SPINCHILLER³ WSHN-XSC3 este varianta reversibilă de pompă de căldură din familia water-cooled Clivet SPINCHILLER³. Este destinată instalării la interior și lucrează cu un circuit hidraulic pe partea utilizatorului și un al doilea circuit hidraulic pe partea sursei. Arhitectura cu două circuite frigorifice și patru compresoare Scroll oferă mai multe trepte de capacitate și continuitate mai bună a funcționării.

Platforma poate lucra în răcire și încălzire, iar documentația comună a familiei indică temperaturi ale apei pe condensator de până la 60°C în configurațiile prevăzute și temperaturi pe evaporator până la -8°C.

Integrare și aplicații

  • R410A și schimbătoare cu plăci;
  • grupuri hidronice integrate disponibile pe partea sursă și utilizator;
  • recuperare parțială de căldură disponibilă;
  • management modular al mai multor unități în cascadă;
  • potrivită pentru hoteluri, birouri, clădiri multifuncționale și aplicații industriale cu buclă de apă / sursă geotermală / dry-cooler.

Selecția corectă trebuie făcută simultan pe temperaturile și debitele ambelor circuite. Puterea nominală singură nu este suficientă pentru alegerea modelului.

Document comun și domeniu diferit: pagina Clivet grupează WSH-XSC3 și WSHN-XSC3 și indică familia 70.4-240.4 / 211-731 kW. Product Sheet-ul public SP26A022GB-00 este comun celor două variante, dar tabelul disponibil public este etichetat 70.4-120.4. Publicăm doar aceste valori documentate și nu completăm artificial mărimile 130.4-240.4.

Date tehnice pe modele

ParametruUM70.475.480.485.490.4100.4110.4120.4
Putere frigorificăkW217231248268292319350394
Putere absorbită răcirekW46.950.953.858.962.468.77684.1
EER4.634.554.614.544.674.654.614.69
SEER6.166.246.186.066.015.735.655.91
ηs,c%238.6241.7239.1234.3232.4221.3217.9228.2
Putere termicăkW245262281304330360395451
Putere absorbită încălzirekW58.162.966.57378.785.594.2106
COP4.234.174.224.174.194.214.204.27
Circuite frigorificenr.22222222
Compresoarenr.44444444
Tip compresorScrollScrollScrollScrollScrollScrollScrollScroll
RefrigerantR410AR410AR410AR410AR410AR410AR410AR410A
Debit circuit utilizatorl/s10.311.011.812.713.915.216.618.8
Debit circuit sursăl/s12.713.514.415.616.918.620.422.9
Putere sonoră ENdB(A)8182838383848586

Product Sheet SP26A022GB-00: răcire - apă utilizator 12/7°C, sursă 30/35°C; încălzire - apă utilizator 40/45°C, sursă 10/7°C.

Documentație tehnică

Descarcă Product Sheet SPINchiller³ WSH-XSC3 WSHN-XSC3 SP26A022GB-00 (334 KB)
Product Sheet SPINchiller³ WSH-XSC3 WSHN-XSC3 SP26A022GB-00

Product Sheet-ul comun WSH-XSC3 / WSHN-XSC3 a fost verificat ca PDF valid și este stocat local pe RACITOR.RO. Fișierul „technical-bulletin.pdf” salvat de crawler este HTML, nu PDF, și nu este publicat ca document tehnic.
