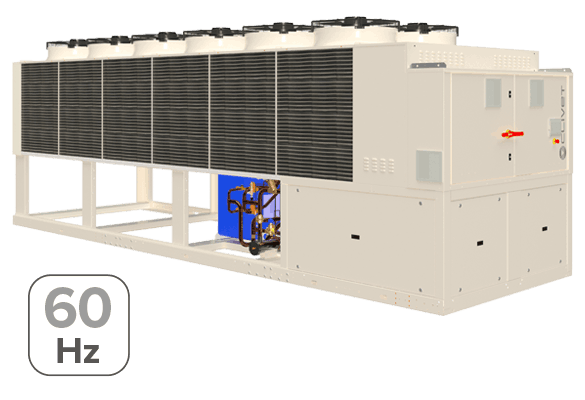

SPINCHILLER4 NA
Pompă de căldură reversibilă aer-apă pentru exterior, cu R32, compresoare Scroll și alimentare 60 Hz, destinată exclusiv pieței nord-americane.
Prezentare tehnică
SPINCHILLER4 NA este versiunea pentru piața nord-americană a platformei SPINCHILLER4, configurată ca pompă de căldură reversibilă aer-apă pentru instalare la exterior. Folosește arhitectură Multiscroll, ventilatoare axiale EC și două circuite frigorifice independente, o combinație potrivită pentru clădiri comerciale, aplicații industriale și instalații centralizate în care redundanța și funcționarea la sarcină parțială sunt importante.
Product Sheet-ul publică o gamă de 67.7-126 ton de răcire și IPLV până la 17.4. R32 are GWP 675 în documentația Clivet. Schimbătorul hidronic este parte a configurației unității, însă tipul constructiv al schimbătorului nu este precizat în Product Sheet-ul de două pagini; nu îl completăm prin presupunere.
Ce îl diferențiază
- versiune dedicată pieței americane, cu alimentare standard 460/3/60;
- 4 compresoare Scroll și 2 circuite frigorifice independente pe întreaga subgamă tabelată;
- ventilatoare EC și funcție ECOBREEZE pentru reducerea consumului secțiunii exterioare;
- versiune super-silențioasă EN disponibilă;
- management în cascadă până la 7 unități;
- opțiuni Hydropack și integrare Modbus / BACnet-IP / BACnet-MSTP.
Condiții relevante și aplicații
Datele nominale de răcire sunt publicate la apă 54/44°F și aer exterior 95°F; încălzirea este publicată la apă 110/120°F și aer exterior 47°F DB / 43°F WB. Pentru selecție în România sau Europa nu se translatează automat această versiune NA într-o selecție europeană: alimentarea, certificările, condițiile de test și disponibilitatea comercială trebuie verificate separat.
Date tehnice pe modele
| Parametru | UM | 90.4 | 100.4 | 110.4 | 120.4 | 130.4 | 145.4 | 160.4 | 175.4 |
|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | ton | 67.7 | 73.4 | 79.1 | 84.1 | 92.1 | 103 | 115 | 126 |
| Putere absorbită - răcire | kW | 77.3 | 87.1 | 95.8 | 104 | 114 | 125 | 139 | 157 |
| EER | BTU/(Wh) | 10.5 | 10.1 | 9.91 | 9.69 | 9.72 | 9.89 | 9.92 | 9.64 |
| IPLV | BTU/(Wh) | 17.4 | 17.2 | 16.9 | 16.6 | 16.7 | 17.1 | 17.0 | 16.6 |
| Putere termică | MBH | 813 | 881 | 949 | 1052 | 1154 | 1314 | 1451 | 1588 |
| Putere absorbită - încălzire | kW | 81.3 | 88.0 | 96.3 | 104 | 112 | 128 | 142 | 160 |
| COP | kW/kW | 2.93 | 2.94 | 2.89 | 2.97 | 3.03 | 3.01 | 2.99 | 2.91 |
| Circuite frigorifice | nr. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Compresoare | nr. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Tip compresor | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Refrigerant | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |
| Putere sonoră SC - răcire | dB(A) | 90 | 91 | 91 | 91 | 91 | 92 | 93 | 93 |
| Putere sonoră EN - răcire | dB(A) | 87 | 87 | 87 | 87 | 88 | 89 | 89 | 90 |
| Lungime | in | 161.9 | 161.9 | 161.9 | 161.9 | 161.9 | 200.4 | 200.4 | 200.4 |
| Lățime | in | 87.7 | 87.7 | 87.7 | 87.7 | 87.7 | 87.7 | 87.7 | 87.7 |
| Înălțime | in | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 |
| Greutate în funcționare | lb | 6241 | 6338 | 6415 | 6735 | 6971 | 7840 | 8167 | 8440 |
Condiții Product Sheet: răcire la apă 54/44°F și aer 95°F; încălzire la apă 110/120°F și aer 47°F DB / 43°F WB.
Documentație tehnică
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Fișierul denumit „technical-bulletin.pdf” în arhiva crawlerului a fost verificat și este HTML, nu PDF, de aceea nu este oferit spre descărcare. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
