CLINT · Fan Coil · Centrifugal / EC Inverter · H₂O

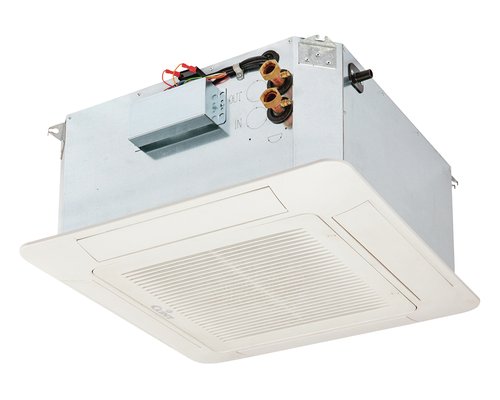

TXW 132÷284
Casete hidronice CLINT pentru montaj în plafon fals, disponibile pentru instalații în 2 sau 4 țevi și cu ventilator centrifugal în 3 viteze sau EC Inverter. Panoul cu grilă și deflectoare reglabile distribuie aerul în patru direcții, iar pompa de condens este integrată.
Putere2.5–11.0 kW
Agent / fluidH₂O
VentilatorCentrifugal / EC Inverter
TipCasetă hidronică
Prezentare tehnică
Casete hidronice CLINT pentru montaj în plafon fals, disponibile pentru instalații în 2 sau 4 țevi și cu ventilator centrifugal în 3 viteze sau EC Inverter. Panoul cu grilă și deflectoare reglabile distribuie aerul în patru direcții, iar pompa de condens este integrată.
Versiuni disponibile
- TXW – unitate de bază pentru sistem 2 țevi
- TXW/WS – unitate pentru sistem 4 țevi
- TXW/EC – ventilator EC Inverter pentru sistem 2 țevi
- TXW/WS/EC – ventilator EC Inverter pentru sistem 4 țevi
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată cu izolație termo-acustică și console de suspendare.
- Panou ABS RAL 9003 cu grilă centrală de aspirație și patru deflectoare reglabile.
- Pregătire pentru aport de aer proaspăt și racord de distribuție către spații adiacente.
- Tavă de condens monobloc din ABS și pompă centrifugă de condens cu supapă de sens și flotor pe două niveluri.
- Baterie cu țevi de cupru și aripioare hidrofile din aluminiu.
- Filtru de aer lavabil.
- Ventilator centrifugal în 3 viteze sau motor EC Inverter cu comandă 0–10 Vdc.
- Terminal universal de conectare montat standard.
Accesorii montate din fabrică
- WS – baterie apă caldă pentru sistem 4 țevi
- EH – rezistență electrică suplimentară
- UCB1 – placă universală Modbus RTU și BACnet
- SNA/SNW2/SNW3 – senzori aer/apă
- IRT – placă cu receptor IR și telecomandă pentru versiunile AC
Accesorii / opțiuni
- GR – panou cu grilă
- C – tavă condens auxiliară
- SFA – flanșă aport aer proaspăt
- SFD – flanșă racord canal
- V22/V23 și V42/V43 – vane 2/3 căi on/off sau modulante
- TRA – transformator 230/24 V
- TA1/VR1/DR1/DR2/DRH1/DRH2 – controlere
- SRH1 – controler Wi‑Fi
- IRC/TRC – controlere digitale
- SNW4/TMB3/TMB4 – senzori/termostate apă
Date tehnice pe modele
| Parametru | UM | 132 | 142 | 153 | 163 | 174 | 184 | 253 | 263 | 274 | 284 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică totală 2 țevi | kW | 2.51 | 3.03 | 4.23 | 4.71 | 5.29 | 5.89 | 8.04 | 8.94 | 10.04 | 10.60 |
| Putere frigorifică sensibilă | kW | 2.03 | 2.53 | 3.23 | 3.66 | 3.74 | 4.23 | 6.14 | 6.15 | 7.10 | 8.10 |
| Debit apă răcire | l/h | 431 | 520 | 726 | 808 | 908 | 1011 | 1380 | 1534 | 1723 | 1819 |
| Pierdere presiune răcire | kPa | 7.0 | 10.0 | 18.7 | 15.0 | 28.7 | 31.3 | 35.6 | 19.0 | 34.4 | 33.7 |
| Putere termică 2 țevi | kW | 2.99 | 3.69 | 4.79 | 5.30 | 5.29 | 5.89 | 8.32 | 9.88 | 10.08 | 10.63 |
| Putere termică 4 țevi | kW | 3.49 | 4.29 | 4.59 | 5.05 | 4.59 | 5.19 | 8.78 | 9.39 | 8.78 | 8.78 |
| Debit aer maxim | m³/h | 580 | 652 | 772 | 868 | 772 | 868 | 1544 | 1737 | 1544 | 1737 |
| Debit aer mediu | m³/h | 404 | 454 | 644 | 724 | 644 | 724 | 1288 | 1449 | 1288 | 1449 |
| Debit aer minim | m³/h | 280 | 315 | 424 | 477 | 424 | 477 | 848 | 954 | 848 | 954 |
| Putere absorbită max AC | W | 50 | 50 | 88 | 88 | 88 | 88 | 176 | 176 | 176 | 176 |
| Putere absorbită max EC | W | — | 12 | — | 29 | — | 29 | — | 58 | — | 58 |
| Presiune sonoră max AC | dB(A) | 47 | 47 | 52 | 52 | 53 | 53 | 55 | 55 | 55 | 56 |
| Presiune sonoră min AC | dB(A) | 30 | 30 | 38 | 38 | 40 | 41 | 41 | 42 | 43 | 43 |
| Greutate corp transport 2 țevi | kg | 20 | 20 | 21 | 21 | 22 | 22 | 40 | 40 | 42 | 42 |
| Greutate corp operare 2 țevi | kg | 17 | 17 | 18 | 18 | 19 | 19 | 35 | 35 | 37 | 37 |
Dimensiuni
| Parametru | UM | 132 | 142 | 153 | 163 | 174 | 184 | 253 | 263 | 274 | 284 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime corp | mm | 570 | 570 | 570 | 570 | 570 | 570 | 1160 | 1160 | 1160 | 1160 |
| Lungime panou | mm | 630 | 630 | 630 | 630 | 630 | 630 | 1225 | 1225 | 1225 | 1225 |
| Lățime corp | mm | 570 | 570 | 570 | 570 | 570 | 570 | 570 | 570 | 570 | 570 |
| Lățime panou | mm | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 | 630 |
| Înălțime corp | mm | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Înălțime panou | mm | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Condiții / observații: Răcire: aer 27°C DB / 19°C WB, apă 7/12°C. Încălzire 2 țevi: aer 20°C, apă 45/40°C; baterie 4 țevi: apă 65/55°C. Temperatură maximă apă la intrare 75°C; presiune maximă 1500 kPa.
Documentație disponibilă la producător
Product Overview CLINT
Product Guide CLINT Europa
Commercial leaflet Fan Coils
Technical brochure TXW 132÷284
Specification items TXW
Manual instalare, utilizare și mentenanță
Selecție și integrare
Cum se selectează corect?
Selecția se face la condițiile reale de funcționare, inclusiv temperaturile agentului, sarcina, debitul de aer, zgomotul, presiunea disponibilă și cerințele de automatizare.
Poate HEXTECH face selecția tehnică?
Da. Verificăm punctul de lucru, integrarea hidraulică, controlul și compatibilitatea cu chillerul sau pompa de căldură.
Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
