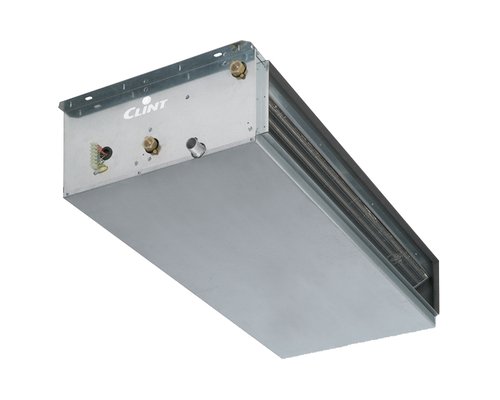

CLINT · Fan Coil · Centrifugal / EC Inverter · H₂O

DWX 183÷364

Fan coil-uri ductabile CLINT pentru montaj în plafon fals sau spații tehnice, disponibile cu panou simplu sau dublu și ventilatoare centrifugale cu 5 viteze ori EC Inverter. Sunt potrivite pentru distribuție prin tubulatură, cu presiune statică disponibilă și multiple configurații de filtrare, atenuare acustică și control.

Solicită selecție tehnică

Putere6.0–21.9 kW

Agent / fluidH₂O

VentilatorCentrifugal / EC Inverter

TipFan coil ductabil

Prezentare tehnică

Versiuni disponibile

DWX – unitate de bază cu panou simplu
DWX/GP – unitate cu panou dublu
DWX/EC – panou simplu cu ventilatoare EC Inverter
DWX/GP/EC – panou dublu cu ventilatoare EC Inverter

Caracteristici constructive și funcționale

Versiunea cu panou simplu folosește tablă galvanizată groasă cu izolație termo-acustică internă.
Versiunea GP are panouri sandwich de 20 mm, tablă galvanizată la interior și tablă prevopsită RAL 9002 la exterior, cu izolație din fibră de sticlă.
Tavă de condens cu dublă înclinație și izolație externă.
Baterie cu țevi de cupru și aripioare din aluminiu, aerisire și golire manuală.
Ventilatoare centrifugale cu dublă aspirație, motor în 5 viteze sau EC Inverter.
Motorul EC permite reglare 0–10 Vdc.
Racordurile de apă sunt standard pe dreapta în sensul curgerii aerului și sunt reversibile pe șantier.

Accesorii montate din fabrică

RX/LX – poziție racorduri apă
WS – baterie apă caldă pentru sistem 4 țevi
EH1/EH2 – rezistențe electrice
AFL1/AFL2/AFL3 – filtre/secțiuni de filtrare pentru versiuni standard
AFP1/AFP2/AFP3 – filtre/secțiuni de filtrare pentru GP
UCB1 – placă de reglare Modbus RTU și BACnet
SNA/SNW2/SNW3 – senzori aer/apă

Accesorii / opțiuni

C/MP – tavă auxiliară și pompă condens
PLM/PLR/PPM/PPR – panouri cu grile
P3L/P3P/P9L/P9P – plenumuri și racorduri
SSM/SSR/SPM/SPR – atenuatoare acustice tip labirint
MBL/MBLS/MBP/MBPS – clapete manuale sau motorizate
V22/V23 și V42/V43 – vane pentru sisteme 2/4 țevi
DR/DRH/SRH1/IRC/TRC – controlere locale, Wi‑Fi și digitale

Date tehnice pe modele

Parametru	UM	183	193	194	263	283	284	343	363	364
Putere frigorifică totală	kW	6.00	6.70	7.04	9.36	11.00	11.82	14.73	18.24	21.90
Putere frigorifică sensibilă	kW	5.09	5.87	5.57	8.12	9.74	9.86	12.06	14.53	16.38
Debit apă răcire	l/h	1030	1150	1208	1606	1887	2028	2527	3130	3758
Pierdere presiune răcire	kPa	29.0	33.0	34.0	20.0	25.8	30.1	29.0	33.0	35.0
Putere termică	kW	6.21	6.99	7.55	9.68	11.52	13.84	16.23	20.28	22.88
Debit aer maxim AC	m³/h	1110	1210	1210	2180	2230	2230	3660	3655	3650
Debit aer maxim EC	m³/h	1160	1210	1200	2000	2300	2300	3660	3655	3650
Presiune statică disponibilă max AC	Pa	65	61	60	72	66	61	66	55	56
Presiune statică disponibilă max EC	Pa	82	59	44	101	74	64	37	33	31
Putere absorbită max AC	W	174	178	169	318	324	285	514	524	498
Putere absorbită max EC	W	116	116	116	246	300	300	438	438	438
Presiune sonoră aspirație max AC	dB(A)	54	54	53	56	56	55	56	56	55
Presiune sonoră refulare max AC	dB(A)	54	54	53	53	54	52	53	53	52
Greutate transport STD	kg	43	44	46	60	62	66	78	81	84
Greutate operare STD	kg	37	38	40	52	54	57	68	70	73
Greutate transport GP	kg	60	61	63	82	84	87	105	107	110

Dimensiuni

Parametru	UM	183	193	194	263	283	284	343	363	364
Lungime STD	mm	800	800	800	1200	1200	1200	1600	1600	1600
Lungime GP	mm	840	840	840	1240	1240	1240	1640	1640	1640
Lățime STD	mm	605	605	605	605	605	605	605	605	605
Lățime GP	mm	625	625	625	625	625	625	625	625	625
Înălțime STD	mm	275	275	275	275	275	275	275	275	275
Înălțime GP	mm	315	315	315	315	315	315	315	315	315

Condiții / observații: Răcire: aer 27°C DB / 19°C WB, apă 7/12°C. Încălzire: aer 20°C, apă 45/40°C. Performanțele sunt valabile și pentru versiunile EC unde este indicat. Temperatură maximă apă la intrare 90°C; presiune maximă 1500 kPa.

Documentație disponibilă la producător

Product Overview CLINT

Product Guide CLINT Europa

Commercial leaflet Fan Coils

Technical brochure DWX 183÷364

Specification items DWX

Manual instalare, utilizare și mentenanță

Selecție și integrare

Cum se selectează corect?

Selecția se face la condițiile reale de funcționare, inclusiv temperaturile agentului, sarcina, debitul de aer, zgomotul, presiunea disponibilă și cerințele de automatizare.

Poate HEXTECH face selecția tehnică?

Da. Verificăm punctul de lucru, integrarea hidraulică, controlul și compatibilitatea cu chillerul sau pompa de căldură.

Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
