CLINT · Fan Coil · Tangential EC Inverter · H₂O

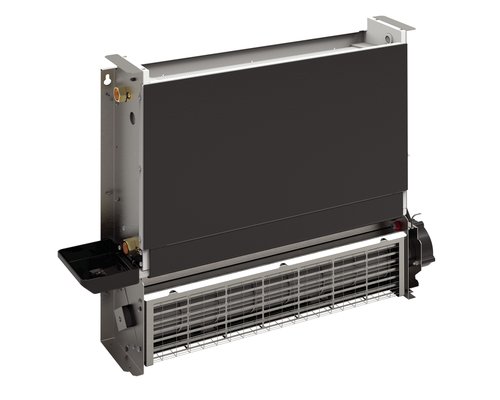

SXI 113÷443
Fan coil-uri SLIM CLINT pentru montaj încastrat vertical sau orizontal, cu numai 125 mm adâncime și ventilator tangențial EC Inverter. Sunt destinate spațiilor în care grosimea disponibilă pentru terminal este redusă și asigură modularea debitului de aer prin comandă 0–10 Vdc.
Putere1.13–4.09 kW
Agent / fluidH₂O
VentilatorTangential EC Inverter
TipFan coil SLIM încastrat
Prezentare tehnică
Fan coil-uri SLIM CLINT pentru montaj încastrat vertical sau orizontal, cu numai 125 mm adâncime și ventilator tangențial EC Inverter. Sunt destinate spațiilor în care grosimea disponibilă pentru terminal este redusă și asigură modularea debitului de aer prin comandă 0–10 Vdc.
Versiuni disponibile
- SXI/IF/EC – vertical, admisie frontală și refulare verticală
- SXI/II/EC – orizontal, admisie inferioară și refulare orizontală
Caracteristici constructive și funcționale
- Structură din tablă galvanizată cu izolație termo-acustică și grosime de numai aproximativ 13 cm.
- Filtru lavabil din plasă de polipropilenă tip fagure.
- Tavă de condens cu izolație termică și evacuare gravitațională.
- Baterie cu țevi de cupru și aripioare din aluminiu.
- Ventilator tangențial cu palete asimetrice și motor EC Inverter.
- Reglare modulantă 0–10 Vdc prin controlere dedicate sau sistem extern.
- Racordurile hidraulice sunt standard pe partea stângă.
Accesorii montate din fabrică
Configurația standard include echiparea descrisă mai sus; accesoriile disponibile se verifică pe model.
Accesorii / opțiuni
- C1 – tavă condens auxiliară pentru versiuni verticale
- MP1/MP2 – pompă condens pentru montaj vertical/orizontal
- V22/V23/V25/V26 și versiunile M – vane on/off sau modulante pentru sisteme 2 țevi
- FTN – cadru fals pentru montaj încastrat
- PHN – panou estetic pentru FTN
- DRH2 – controler electronic configurabil
- SRH1 – controler configurabil Wi‑Fi
- SNW4 – sondă temperatură apă
- TMB3/TMB4 – termostate minim temperatură apă
- PM/P9A – plenumuri pentru refulare/aspirație
Date tehnice pe modele
| Parametru | UM | 113 | 223 | 333 | 443 |
|---|---|---|---|---|---|
| Putere frigorifică totală max | kW | 1.13 | 2.27 | 3.25 | 4.09 |
| Putere frigorifică sensibilă max | kW | 0.85 | 1.68 | 2.40 | 2.96 |
| Debit apă răcire max | l/h | 194 | 389 | 558 | 702 |
| Pierdere presiune răcire max | kPa | 21.5 | 15.2 | 15.0 | 27.5 |
| Putere termică max | kW | 1.25 | 2.37 | 3.42 | 4.30 |
| Debit aer max | m³/h | 195 | 352 | 514 | 620 |
| Debit aer mediu | m³/h | 100 | 177 | 252 | 326 |
| Debit aer minim | m³/h | 52 | 94 | 132 | 174 |
| Putere absorbită max | W | 14 | 20 | 23 | 27 |
| Putere absorbită med | W | 5 | 7 | 8 | 8 |
| Putere absorbită min | W | 3 | 3 | 4 | 4 |
| Presiune sonoră max | dB(A) | 42 | 44 | 45 | 46 |
| Presiune sonoră med | dB(A) | 25 | 27 | 28 | 29 |
| Presiune sonoră min | dB(A) | 22 | 23 | 24 | 25 |
| Greutate transport | kg | 13 | 15 | 19 | 21 |
| Greutate operare | kg | 11 | 13 | 16 | 18 |
Dimensiuni
| Parametru | UM | 113 | 223 | 333 | 443 |
|---|---|---|---|---|---|
| Lungime | mm | 520 | 720 | 920 | 1120 |
| Adâncime | mm | 125 | 125 | 125 | 125 |
| Înălțime | mm | 527 | 527 | 527 | 527 |
Condiții / observații: Răcire: aer 27°C DB / 19°C WB, apă 7/12°C. Încălzire: aer 20°C, apă 45/40°C. Presiunea sonoră este măsurată la 1 m. Presiune maximă de lucru 1500 kPa; temperatură maximă apă la intrare 90°C.
Documentație disponibilă la producător
Product Overview CLINT
Product Guide CLINT
Commercial leaflet Fan Coils
Technical brochure SXM/SXI 113÷443
Specification items SXI
Manual instalare, utilizare și mentenanță
Selecție și integrare
Cum se selectează corect?
Selecția se face la condițiile reale de funcționare, inclusiv temperaturile agentului, sarcina, debitul de aer, zgomotul, presiunea disponibilă și cerințele de automatizare.
Poate HEXTECH face selecția tehnică?
Da. Verificăm punctul de lucru, integrarea hidraulică, controlul și compatibilitatea cu chillerul sau pompa de căldură.
Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
