CLINT · Condensator remote · Ventilatoare axiale

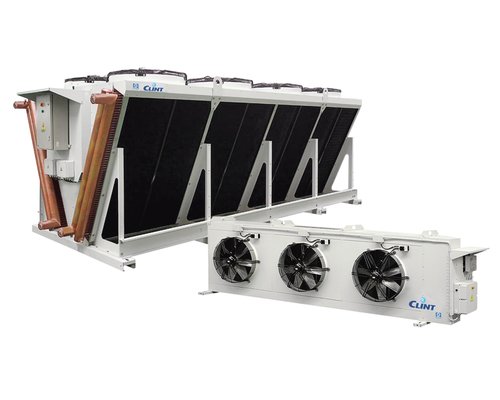

RCA/Y/SSL 8231÷9281
RCA/Y/SSL este gama super-silențioasă de condensatoare remote CLINT pentru instalații de mare putere pe R134a sau, la cerere, R513A. Seria este concepută pentru proiecte în care cerințele acustice sunt importante, fără a renunța la opțiunile de refulare verticală și ventilatoare EC Inverter.
Debit aer23–76 m³/s
VentilatoareAxiale / EC opțional
RefrigerantR134a / R513A
AplicațieCondensator remote
Prezentare tehnică
RCA/Y/SSL este gama super-silențioasă de condensatoare remote CLINT pentru instalații de mare putere pe R134a sau, la cerere, R513A. Seria este concepută pentru proiecte în care cerințele acustice sunt importante, fără a renunța la opțiunile de refulare verticală și ventilatoare EC Inverter.
Condensatorul remote trebuie selectat împreună cu unitatea evaporatoare sau chillerul condenserless. Sunt esențiale temperatura de condensare, temperatura exterioară de calcul, agentul frigorific, pierderile de presiune, lungimea și diferența de nivel a traseelor frigorifice, precum și cerințele acustice.
Versiuni disponibile
- RCA/Y/SSL – super-silențios, refulare orizontală
- RCA/Y/EC/SSL – super-silențios, refulare orizontală, ventilatoare EC
- RCA/Y/VX/SSL – super-silențios, refulare verticală
- RCA/Y/EC/VX/SSL – super-silențios, refulare verticală, ventilatoare EC
Caracteristici constructive și funcționale
- Structură galvanizată cu finisaj rezistent vopsit în cuptor.
- Ventilatoare axiale cu carcase optimizate pentru flux de aer uniform și turbulențe reduse.
- Baterie cu tuburi ondulate și aripioare louver.
- R134a standard; R513A disponibil la cerere.
- Control 0–10 V pentru turația ventilatoarelor; variante EC cu protecții automate dedicate.
- Configurație SSL pentru reducerea zgomotului la exterior.
Variantă SSL: această familie este optimizată pentru aplicații în care nivelul de zgomot este o cerință importantă. Selecția trebuie verificată la temperatura reală de condensare și la temperatura exterioară de proiect.
Date tehnice pe modele
| Parametru | UM | 8231 | 8232 | 8241 | 8242 | 8251 | 8261 | 8271 | 8281 | 9261 | 9271 | 9281 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Debit aer | m³/s | 24.4 | 22.5 | 32.5 | 30.0 | 40.7 | 48.8 | 56.9 | 65.1 | 65.0 | 75.8 | 75.6 |
| Ventilatoare | buc | 6 | 6 | 8 | 8 | 10 | 12 | 14 | 16 | 12 | 14 | 16 |
| Racord intrare | Ø mm | 2 x 54 | 2 x 54 | 2 x 54 | 2 x 54 | 2 x 64 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 | 2 x 76 |
| Racord ieșire | Ø mm | 2 x 42 | 2 x 42 | 2 x 35 | 2 x 42 | 2 x 42 | 2 x 42 | 2 x 54 | 2 x 54 | 2 x 64 | 2 x 64 | 2 x 64 |
| Alimentare | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Putere absorbită | kW | 6.9 | 6.9 | 9.2 | 9.2 | 11.5 | 13.8 | 16.1 | 18.4 | 18.72 | 21.84 | 15.49 |
| Curent absorbit | A | 13.2 | 13.2 | 17.6 | 17.6 | 22.0 | 26.4 | 30.8 | 35.2 | 34.8 | 40.6 | 37.44 |
| Presiune sonoră SSL | dB(A) | 52 | 52 | 53 | 53 | 54 | 54 | 54 | 55 | 58 | 58 | 62 |
| Greutate transport | kg | 1025 | 1110 | 1356 | 1470 | 1687 | 2017 | 2349 | 2681 | 4218 | 4851 | 5484 |
Dimensiuni
| Parametru | UM | 8231 | 8232 | 8241 | 8242 | 8251 | 8261 | 8271 | 8281 | 9261 | 9271 | 9281 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime SSL | mm | 4580 | 4580 | 5930 | 5930 | 7280 | 8630 | 9980 | 11330 | - | - | - |
| Lungime VX/SSL | mm | 4580 | 4580 | 5930 | 5930 | 7280 | 8630 | 9980 | 11330 | 7790 | 9240 | 10490 |
| Lățime SSL | mm | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | - | - | - |
| Lățime VX/SSL | mm | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
| Înălțime SSL | mm | 2390 | 2390 | 2390 | 2390 | 2390 | 2390 | 2390 | 2390 | - | - | - |
| Înălțime VX/SSL | mm | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 1565 | 2262 | 2262 | 2262 |
Condiții de referință: Nivelul de presiune sonoră este măsurat în câmp liber la 10 m conform ISO 3744. Combinațiile sunt raportate la temperatură de condensare 50 °C și aer exterior 35 °C.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Technical brochure RCA/Y 8141÷9282
Specification items RCA/Y 8141÷9282
Installation, use and maintenance manual RCA/Y/SSL
Selecție și integrare
Se poate selecta condensatorul numai după debitul de aer?
Nu. Debitului de aer i se adaugă condițiile termodinamice reale: agent frigorific, temperatură de condensare, temperatură exterioară și sarcina frigorifică ce trebuie disipată.
Ce diferență este între STD, VX, EC și SSL?
STD/VX definesc în principal orientarea debitului de aer, EC indică ventilatoare cu turație variabilă și eficiență ridicată, iar SSL desemnează configurația super-silențioasă.
De ce trebuie selectat împreună cu unitatea interioară?
Pentru că dimensionarea influențează direct presiunea de condensare, consumul compresorului, stabilitatea instalației și funcționarea la temperaturile exterioare de proiect.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
