RCA/K 5111÷8222

Gama CLINT RCA/K este formată din condensatoare remote răcite cu aer, cu ventilatoare axiale, pentru instalații frigorifice cu unități evaporatoare sau chillere condenserless pe R410A. Construcția permite refulare orizontală sau verticală, iar versiunile cu ventilatoare EC Inverter permit reglarea eficientă a debitului de aer.

Solicită selecție tehnică

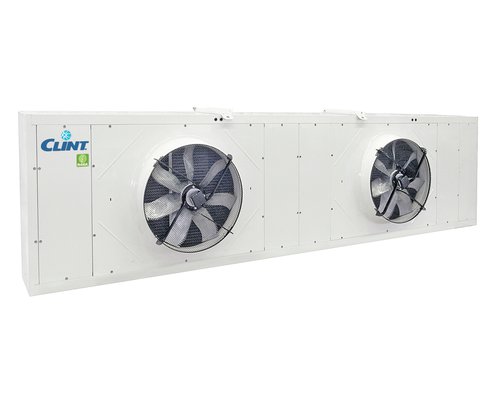

CLINT RCA/K 5111÷8222
Debit aer1.4–23.0 m³/s
VentilatoareAxiale / EC opțional
RefrigerantR410A
AplicațieCondensator remote

Prezentare tehnică

Gama CLINT RCA/K este formată din condensatoare remote răcite cu aer, cu ventilatoare axiale, pentru instalații frigorifice cu unități evaporatoare sau chillere condenserless pe R410A. Construcția permite refulare orizontală sau verticală, iar versiunile cu ventilatoare EC Inverter permit reglarea eficientă a debitului de aer.

Condensatorul remote trebuie selectat împreună cu unitatea evaporatoare sau chillerul condenserless. Sunt esențiale temperatura de condensare, temperatura exterioară de calcul, agentul frigorific, pierderile de presiune, lungimea și diferența de nivel a traseelor frigorifice, precum și cerințele acustice.

Versiuni disponibile

  • RCA/K – refulare orizontală
  • RCA/K/EC – refulare orizontală cu ventilatoare EC Inverter
  • RCA/K/VX – refulare verticală
  • RCA/K/EC/VX – refulare verticală cu ventilatoare EC Inverter

Caracteristici constructive și funcționale

  • Carcasă din oțel galvanizat, vopsită în cuptor cu rășină poliuretanică.
  • Carcasele ventilatoarelor au rază mare de curbură pentru reducerea turbulențelor de aer.
  • Bateria de condensare utilizează tuburi ondulate cu suprafață mărită de schimb și aripioare cu geometrie louver pentru transfer termic ridicat.
  • Agent frigorific R410A.
  • Tabloul electric standard include întrerupător general, siguranțe, cablarea ventilatoarelor, borne pentru conexiuni externe și comandă 0–10 V pentru turația ventilatoarelor.
  • La versiunile EC, tabloul include protecții automate și borne pentru comandă 0–10 V a ventilatoarelor EC.

Date tehnice pe modele

ParametruUM51115112511351146111611261136114612161226123612461256131613282218222
Debit aerm³/s1.381.432.232.072.834.584.384.175.665.419.158.768.3413.7313.1419.523.37
Ventilatoarebuc11111111222223344
Racord intrareØ mm2222222828283535354235424242542 x 352 x 35
Racord ieșireØ mm1818181822222828283528353535352 x 282 x 28
AlimentareV/Ph/Hz230/1/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Putere absorbităkW0.220.260.830.830.631.91.91.91.261.263.83.83.85.75.75.767.2
Curent absorbitA0.970.631.451.451.253.23.23.22.52.56.46.46.49.69.611.615.6
Presiune sonoră STDdB(A)4342535348606060505062626264645657
Greutate transportkg102102102108183183196206206230206230253352373642642

Dimensiuni

ParametruUM51115112511351146111611261136114612161226123612461256131613282218222
Lungime STDmm11301130113011301490149014901490263026302630263026303770377032303230
Lungime VXmm11301130113011301490149014901490263026302630263026303770377032303230
Lățime STDmm600600600600600600600600600600600600600600600800800
Lățime VXmm9009009009001260126012601260126012601260126012601260126024002400
Înălțime STDmm8708708708701230123012301230123012301230123012301230123023902390
Înălțime VXmm98098098098099099099099099099099099099099099015651565
Condiții de referință: Nivelul de presiune sonoră este măsurat în câmp liber la 10 m, conform ISO 3744. Combinațiile de selecție sunt raportate de CLINT la temperatură de condensare 50 °C și aer exterior 35 °C. Distanțele minime de service se verifică în manualul de instalare.

Documentație disponibilă la producător

Product overview CLINT 2025
Product Guide CLINT Europa 2025
Technical brochure RCA/K 5111÷8222
Installation, use and maintenance manual RCA/K
Specification items RCA/K

Selecție și integrare

Se poate selecta condensatorul numai după debitul de aer?

Nu. Debitului de aer i se adaugă condițiile termodinamice reale: agent frigorific, temperatură de condensare, temperatură exterioară și sarcina frigorifică ce trebuie disipată.

Ce diferență este între STD, VX, EC și SSL?

STD/VX definesc în principal orientarea debitului de aer, EC indică ventilatoare cu turație variabilă și eficiență ridicată, iar SSL desemnează configurația super-silențioasă.

De ce trebuie selectat împreună cu unitatea interioară?

Pentru că dimensionarea influențează direct presiunea de condensare, consumul compresorului, stabilitatea instalației și funcționarea la temperaturile exterioare de proiect.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
