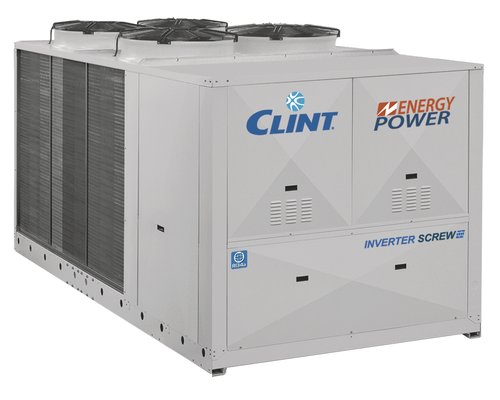

CHA/Y/EP 1352÷4402

Unitate multifuncțională 4-pipe de mare putere, cu compresoare Inverter Screw, ventilatoare EC Inverter și schimbătoare shell & tube, pentru răcire și încălzire simultană.

Solicită selecție tehnică

Putere frigorifică278–1133 kW

CompresorInverter Screw

RefrigerantR134a / R513A

Sistem4-pipe simultan

Prezentare tehnică

Această familie ENERGYPOWER este destinată clădirilor și proceselor mari în care răcirea și încălzirea pot apărea simultan. Compresoarele Inverter Screw permit reglarea continuă a capacității, iar ventilatoarele EC Inverter reduc consumul auxiliar.

În regim simultan, energia extrasă din circuitul rece este valorificată pe circuitul cald, ceea ce poate ridica TER peste valorile EER/COP analizate separat.

Versiuni și configurații

CHA/Y/EP – unitate multifuncțională
CHA/Y/EP/SSL – super-silențioasă
R513A disponibil la cerere în locul R134a

Caracteristici constructive și funcționale

Compresoare Inverter Screw de ultimă generație.
Ventilatoare axiale EC Inverter.
Evaporator și condensator shell & tube, două circuite frigorifice.
Control continuu al capacității și integrare BMS.
Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.

Date tehnice principale

Parametru	UM	1352	1402	1602	1802	1952	2302	2702	3302	3902	4402
Putere frigorifică	kW	278	312	366	423	484	564	676	822	978	1133
EER		3.16	3.15	3.18	3.20	3.18	3.20	3.25	3.21	3.12	3.12
SEER		4.73	4.73	4.73	4.75	4.74	4.75	4.78	4.75	4.72	4.72
Putere termică	kW	283	320	375	431	490	572	672	838	990	1156
COP		3.33	3.56	3.54	3.56	3.55	3.62	3.57	3.66	3.68	3.72
SCOP		3.52	3.78	3.76	3.76	3.75	4.12	4.06	4.14	4.35	4.46
Răcire simultană	kW	275	318	370	429	493	576	686	839	997	1182
Încălzire simultană	kW	358	405	469	543	622	727	864	1055	1260	1494
TER simultan		7.62	8.35	8.51	8.49	8.62	8.63	8.71	8.66	8.57	8.57
Compresoare	nr.	2	2	2	2	2	2	2	2	2	2
Circuite frigorifice	nr.	2	2	2	2	2	2	2	2	2	2
Reglare capacitate		Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless
Debit apă circuit rece	l/s	13.25	14.87	17.44	20.16	23.07	26.88	32.22	39.18	46.61	54.00
Debit apă circuit cald	l/s	13.69	15.48	18.14	20.86	23.71	27.68	32.52	40.55	47.91	55.94
Debit aer	m³/s	29.2	29.2	38.3	40.5	47.7	50.5	61.7	80.0	80.0	80.0
Presiune sonoră STD	dB(A)	77	77	77	78	78	78	79	80	80	80
Greutate operare	kg	4630	4780	5580	6290	6790	7910	9360	10620	11140	12170
Lungime STD	mm	5550	5550	6700	7750	8900	8900	10050	11100	11100	11100
Lățime	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
Înălțime STD	mm	2360	2360	2360	2360	2360	2750	2750	2750	2750	2750

Condiții și interpretare: Pentru sisteme 4-pipe de mare putere, dimensionarea trebuie făcută pe profilul simultan de răcire/încălzire. TER poate depăși 8 în condițiile nominale publicate, dar valoarea reală depinde de sarcini și temperaturi.

Documentație disponibilă la producător

Product overview CLINT

Product Guide Europe

Technical brochure de serie

Specification items EN / IT

Manual instalare, utilizare și mentenanță

Manuale accesorii și automatizare

Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
