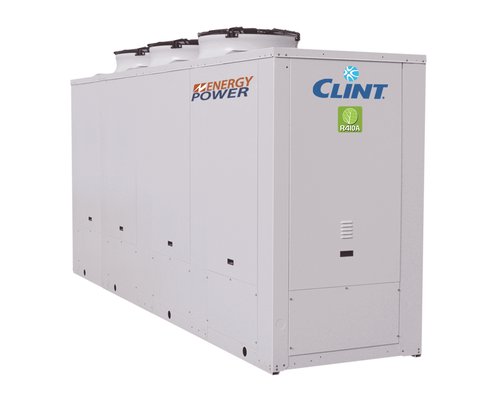

CHA/K/EP 182-P÷602-P

Unitate aer-apă multifuncțională de înaltă eficiență pentru sisteme 4-pipe, capabilă să furnizeze simultan răcire și încălzire și să recupereze energia între sarcini opuse.

Solicită selecție tehnică

Putere frigorifică49–168 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

Sistem4-pipe simultan

Prezentare tehnică

ENERGYPOWER este destinată clădirilor care au simultan cereri de răcire și încălzire. În locul a două surse independente, aceeași unitate poate muta energia între circuite și poate crește eficiența totală atunci când sarcinile se suprapun.

Apa caldă este destinată regimurilor medii, până la aproximativ 55°C. Pentru clădiri cu sarcini simultane, indicatorul TER este mai relevant decât EER sau COP analizate separat.

Versiuni și configurații

CHA/K/EP – unitate multifuncțională 4-pipe
CHA/K/EP/SSL – versiune super-silențioasă
Ventilatoare EC/ECH și pompe pe circuitul rece/cald ca opțiuni

Caracteristici constructive și funcționale

Două schimbătoare cu plăci AISI 316 – circuit rece și circuit cald.
Compresoare Scroll activate în trepte după sarcina cerută.
Răcire, încălzire și funcționare simultană cu recuperarea energiei.
Apă caldă până la 55°C.
Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.

Date tehnice principale

Parametru	UM	182-P	202-P	242-P	262-P	302-P	362-P	402-P	452-P	502-P	602-P
Putere frigorifică	kW	48.6	55.9	63.2	72.2	81.8	95.1	110	122	134	168
EER		2.89	2.90	2.89	2.96	2.93	2.93	2.91	2.98	2.88	2.85
SEER		4.17	4.18	4.17	4.20	4.19	4.17	4.15	4.98	4.97	4.14
Putere termică	kW	52.2	59.7	67.0	75.5	86.0	105	122	134	142	184
COP		3.26	3.19	3.16	3.23	3.25	3.32	3.35	3.33	3.32	3.29
SCOP		3.49	3.46	3.36	3.36	3.38	3.54	3.55	3.89	3.96	3.56
Răcire simultană	kW	49.6	56.5	62.9	71.8	83.3	98.0	112	124	140	173
Încălzire simultană	kW	64.9	73.9	82.5	94.1	109	127	145	161	181	224
TER simultan		7.48	7.49	7.42	7.44	7.61	7.76	7.73	7.68	7.88	7.82
Debit apă circuit rece	l/s	2.32	2.66	3.01	3.44	3.90	4.53	5.24	5.81	6.39	8.01
Pierdere presiune circuit rece	kPa	35	40	51	48	50	55	42	51	51	60
Debit apă circuit cald	l/s	2.53	2.89	3.24	3.65	4.16	5.08	5.90	6.48	6.87	8.90
Presiune sonoră STD	dB(A)	63	64	64	65	65	67	68	68	69	70
Greutate operare	kg	769	778	832	931	959	1057	1102	1330	1348	1537
Lungime STD	mm	2350	2350	2350	2350	2350	2350	2350	3550	3550	3550
Lățime	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
Înălțime	mm	1950	1950	1950	2250	2250	2250	2250	2250	2250	2250

Condiții și interpretare: În regim simultan, TER exprimă raportul dintre energia utilă totală (răcire + încălzire) și consum. Pentru proiectele 4-pipe trebuie analizat profilul anual simultan al sarcinilor, nu doar puterea maximă.

Documentație disponibilă la producător

Product overview CLINT

Product Guide Europe

Technical brochure de serie

Specification items EN / IT

Manual instalare, utilizare și mentenanță

Manuale accesorii și automatizare

Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
