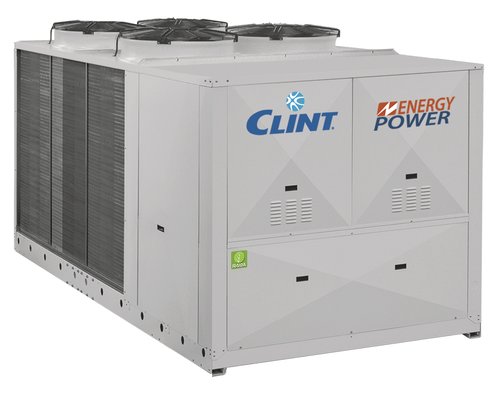

CHA/K/EP 604-P÷2004-P

Unitate aer-apă multifuncțională 4-pipe de putere medie-mare, cu mai multe compresoare Scroll și două circuite frigorifice, pentru răcire și încălzire simultană.

Solicită selecție tehnică

Putere frigorifică167–507 kW

CompresorScroll Multi-compressor

RefrigerantR410A / R452B / R454B

Sistem4-pipe simultan

Prezentare tehnică

Seria extinde ENERGYPOWER către aplicații mari și folosește două circuite frigorifice pentru disponibilitate și modulare mai bună. Poate satisface simultan sarcini de răcire, încălzire și apă caldă la temperatură medie.

În catalogul tehnic curent, tabelul de performanțe publicat de CLINT include și mărimile 2206-P și 2406-P; le păstrăm în tabel pentru consistență cu documentația curentă.

Versiuni și configurații

CHA/K/EP – unitate multifuncțională 4-pipe
CHA/K/EP/SSL – versiune super-silențioasă
Ventilatoare EC/ECH și pompe pe ambele circuite ca opțiuni

Caracteristici constructive și funcționale

Două circuite frigorifice și 4–6 compresoare Scroll în funcție de mărime.
Schimbătoare cu plăci AISI 316 pe circuitele rece și cald.
Control avansat pentru sarcini opuse simultane.
Apă caldă până la 55°C.
Control cu microprocesor pentru reglarea unității și gestionarea alarmelor.
Interfețe/opțiuni de integrare BMS disponibile în funcție de configurație: Modbus RTU/TCP, BACnet IP/MSTP și SNMP.
Opțiuni hidraulice și de reducere a zgomotului disponibile în funcție de mărime și versiune.

Performanță sezonieră și configurație

Parametru	UM	604-P	724-P	804-P	904-P	1004-P	1104-P	1204-P	1404-P	1604-P	1804-P	2004-P	2206-P	2406-P
SEER		4.14	4.22	4.18	4.17	4.22	4.19	4.16	4.19	4.36	4.39	4.42	4.36	4.35
Eficiență sezonieră răcire	%	163	166	164	164	166	165	163	165	171	173	174	171	171
SCOP		3.52	3.36	3.65	3.58	3.43	3.63	3.39	3.26	3.43	3.60	3.64	3.58	3.56
Compresoare	nr.	4	4	4	4	4	4	4	4	4	4	4	6	6
Circuite frigorifice	nr.	2	2	2	2	2	2	2	2	2	2	2	2	2
Trepte capacitate	nr.	4	4	4	4	4	4	4	4	4	4	4	6	6
Debit apă circuit rece	l/s	7.24	8.34	9.25	10.44	11.29	12.92	14.49	16.54	18.68	22.07	23.93	27.17	28.98
Pierdere presiune circuit rece	kPa	25	23	28	23	19	25	29	30	35	32	38	43	48
Debit apă circuit cald	l/s	8.61	9.78	11.08	12.34	13.50	15.24	17.56	20.03	22.40	23.76	27.19	29.66	31.79
Pierdere presiune circuit cald	kPa	22	21	25	30	23	28	34	40	48	35	45	50	55
Ventilatoare STD/SL	nr.	4	4	4	4	4	4	6	8	8	8	10	12	12
Debit aer	m³/s	22.7	22.9	21.9	21.9	21.9	24.2	33.3	45.7	43.7	43.8	54.5	62.7	62.7
Presiune sonoră STD	dB(A)	69	70	70	71	71	72	74	73	74	75	76	77	77
Greutate operare	kg	2300	2330	2450	2500	2530	3310	3545	4490	4670	4725	5400	6130	6160
Lungime STD	mm	3350	3350	3350	3350	3350	5000	5000	6200	6200	6200	7200	8400	8400

Condiții și interpretare: Tabelul public curent CLINT pentru această familie include mărimile 2206-P și 2406-P. Puterea exactă pentru fiecare punct de lucru se stabilește prin selecție, mai ales în regim simultan.

Documentație disponibilă la producător

Product overview CLINT

Product Guide Europe

Technical brochure de serie

Specification items EN / IT

Manual instalare, utilizare și mentenanță

Manuale accesorii și automatizare

Datele tehnice sunt structurate pe baza documentației publice CLINT pentru piața Europa. Selecția finală trebuie verificată la condițiile reale de proiect și în software-ul/documentația producătorului.
