CLINT · Free Cooling · Maxi Power

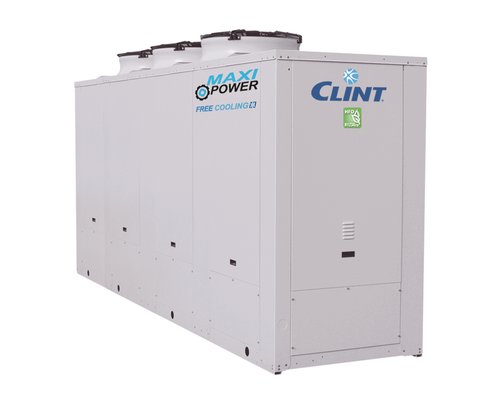

CHA/H/FC 351-P÷901-P
Chillere Free Cooling cu compresor Screw cu reglare continuă, R1234ze și schimbător cu plăci, destinate aplicațiilor cu funcționare anuală.
Putere frigorifică82–170 kW
CompresorScrew / Inverter Screw
RefrigerantR1234ze / R515B
SchimbătorPlăci brazate AISI 316
Prezentare tehnică
CHA/H/FC 351-P÷901-P este o gamă compactă Free Cooling cu compresor Screw și modulare continuă. Utilizarea R1234ze și a Free Cooling-ului integrat o face relevantă pentru proiecte unde consumul anual și impactul agentului frigorific sunt criterii importante. Controlerul coordonează automat răcirea mecanică și răcirea naturală în funcție de temperatura exterioară.
La dimensionarea unui chiller Free Cooling trebuie verificate separat punctul nominal de răcire mecanică, temperatura de intrare în Free Cooling total, procentul de glicol, temperaturile tur/retur, profilul anual de temperatură exterioară și sarcina parțială. Aceste elemente determină economia reală de energie.
Versiuni disponibile
- CHA/H/FC – numai răcire, cu Free Cooling integrat
Caracteristici constructive și funcționale
- Cadru din tablă galvanizată protejat cu vopsea poliesterică.
- Compresor Screw cu separator de ulei integrat și reglare continuă a capacității.
- Ventilatoare axiale; EC/ECH disponibile opțional.
- Baterie de condensare cu secțiune Free Cooling integrată.
- Evaporator cu plăci brazate AISI 316, un circuit frigorific și un circuit hidraulic.
- Vane de izolare pe refulare și linia de lichid.
- Ventil de expansiune electronic și senzori electronici de presiune.
- Control de condensare inclus pentru funcționare până la -20 °C.
- R1234ze standard; R515B la cerere.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune și faze
- SL – pachet de reducere a zgomotului
- DSVH/DSVHL – supape duble de siguranță
- BT – kit temperatură joasă apă
- EC/ECH – ventilatoare EC Inverter
- TX – baterii cu aripioare pretratate
- SI – rezervor inerțial
- PS/PSI/PD/PDI – pompe simple/duble, fixe sau Inverter
- GS/GD – garnituri pompe pentru glicol >30%
- IQ – Inverter pe compresor
- SS – soft-start
- WM – monitorizare web 4G
- IS/IST – Modbus RTU/TCP-IP
- ISBT/ISB1/ISBT1 – BACnet
- ISS – SNMP
- MTS – Master/Slave
- IAV/IAA/IAS/IDL – comenzi externe și demand limit
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice pentru protecția bateriilor
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 351-P | 601-P | 801-P | 901-P |
|---|---|---|---|---|---|
| Putere frigorifică | kW | 81.7 | 110 | 140 | 170 |
| Putere absorbită | kW | 26.8 | 36.3 | 44.1 | 53.5 |
| EER | 3.05 | 3.03 | 3.17 | 3.18 | |
| Putere frigorifică EN14511 | kW | 81.5 | 110 | 140 | 171 |
| Putere absorbită EN14511 | kW | 27.1 | 36.5 | 44.8 | 53.8 |
| EER EN14511 | 3.01 | 3.01 | 3.13 | 3.18 | |
| SEPR | 6.86 | 7.33 | 6.89 | 6.58 | |
| Temperatură aer Free Cooling total | °C | 1 | -2 | 0 | -3 |
| Putere absorbită în Free Cooling | kW | 6 | 6 | 8 | 8 |
| Compresoare | buc | 1 | 1 | 1 | 1 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | |
| Debit apă | l/s | 4.44 | 6.2 | 7.6 | 8.53 |
| Pierdere de presiune | kPa | 36 | 108 | 80 | 113 |
| Racord apă | G | 2 1/2” | 2 1/2” | 2 1/2” | 2 1/2” |
| Curent maxim funcționare | A | 105 | 109 | 137 | 156 |
| Curent maxim pornire | A | 184 | 200 | 285 | 334 |
| Presiune statică pompă | kPa | 180 | 110 | 125 | 80 |
| Volum rezervor | L | 600 | 600 | 600 | 600 |
| Presiune statică ECH | Pa | 110 | 110 | 110 | 105 |
| Presiune sonoră STD | dB(A) | 74 | 74 | 75 | 75 |
| Presiune sonoră cu SL | dB(A) | 71 | 71 | 72 | 72 |
| Greutate transport | kg | 1503 | 1677 | 2093 | 2222 |
| Greutate funcționare | kg | 1550 | 1760 | 2180 | 2320 |
Dimensiuni
| Parametru | UM | 351-P | 601-P | 801-P | 901-P |
|---|---|---|---|---|---|
| Lungime | mm | 3550 | 4700 | 4700 | 4700 |
| Lățime | mm | 1100 | 1100 | 1100 | 1100 |
| Înălțime | mm | 2250 | 2250 | 2250 | 2250 |
Condiții de referință: Apă răcită cu 30% etilenglicol 15/10 °C, aer exterior 35 °C. SEPR conform Regulamentului UE 2016/2281. Temperatura Free Cooling total este raportată la capacitatea nominală. Presiunea sonoră este la 1 m conform ISO 3744; greutățile sunt pentru unitatea fără rezervor și pompă.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Maxi Power
Technical brochure CHA/H/FC 351-P÷901-P
Specification items
Manuale instalare, utilizare și mentenanță
Manuale accesorii
Întrebări frecvente
Ce avantaj are compresorul Screw cu Inverter?
Reglarea continuă permite adaptarea capacității la sarcina reală și poate îmbunătăți eficiența în regim parțial.
Ce refrigerant este standard?
R1234ze este standard, iar R515B este disponibil la cerere.
Care este domeniul Free Cooling total?
Temperatura exterioară la care capacitatea nominală este acoperită integral prin Free Cooling diferă pe model, în tabel fiind publicate valori între aproximativ +1 °C și -3 °C la condițiile de referință.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
