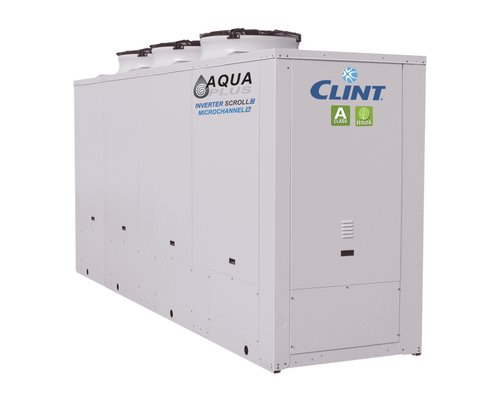

CLINT · Aqua Plus · Inverter Scroll
CHA/IK/A 172-P÷574-P
Chillere aer-apă și pompe de căldură reversibile de înaltă eficiență, cu compresoare Inverter Scroll, schimbător cu plăci și opțiuni Microchannel / super-silențioase.
Putere frigorifică49.9–179 kW
CompresorInverter Scroll
RefrigerantR410A / R452B / R454B
VersiuniSTD / MC / WP / SSL
Prezentare tehnică
Seria CHA/IK/A 172-P÷574-P este proiectată pentru aplicații comerciale și industriale de putere medie. Controlul Inverter al compresoarelor urmărește sarcina frigorifică și optimizează comportarea la sarcină parțială. Pentru eficiență suplimentară sunt disponibile baterii Microchannel, pompe cu Inverter și ventilatoare EC.
Unitățile pot fi echipate și pentru integrarea în BMS prin Modbus, BACnet sau SNMP, ceea ce le face potrivite pentru instalații în care monitorizarea și controlul centralizat sunt importante.
Versiuni
- CHA/IK/A – numai răcire.
- CHA/IK/A/MC – numai răcire, condensator Microchannel.
- CHA/IK/A/WP – pompă de căldură reversibilă.
- CHA/IK/A/SSL – versiune super-silențioasă.
- CHA/IK/A/MC/SSL – Microchannel + super-silențioasă.
- CHA/IK/A/WP/SSL – pompă de căldură super-silențioasă.
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată, protejat suplimentar prin vopsire cu pulbere poliesterică.
- Compresoare DC Inverter Scroll și Scroll ON/OFF, cu vizor ulei, protecție la supraîncălzire și încălzitor de carter.
- Ventilatoare axiale cuplate direct la motoare cu rotor exterior; opțional ventilatoare EC și variante cu presiune statică disponibilă ridicată pentru instalare canalizată.
- Condensator cu țeavă de cupru și aripioare de aluminiu sau, pe versiunile dedicate, baterie Microchannel din aluminiu.
- Evaporator cu plăci brazate din inox AISI 316; modelele 484-P÷574-P au două circuite frigorifice independente.
- Ventil de expansiune electronic și traductoare electronice de înaltă/joasă presiune.
- Control al condensării inclus pentru funcționare în răcire până la -20 °C exterior.
- Funcționare în încălzire până la -15 °C exterior.
- Control cu microprocesor.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – releu control tensiune/faze
- SL – insonorizare unitate
- RFM / RFL – vane de izolare circuit frigorific
- BT – kit temperatură joasă apă
- EC / ECH – ventilatoare EC, inclusiv presiune statică ridicată
- DS – desuperheater
- HRT/P – recuperare totală de căldură în paralel
- TX / TXB – protecții suplimentare baterie
- PS / PSI / PD / PDI – pompe simple/duble, fixe sau Inverter
- GS / GD – garnituri pentru glicol >30%
- FE / FX / FZ / FH / FU / FD – diverse pachete antiîngheț
- IS – Modbus RTU
- IST – Modbus TCP/IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP, inclusiv BTL
- ISS – SNMP
- MTS – Master/Slave
- IAV / IAA / IAS / IDL – setpoint și limitare de cerere
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice de protecție baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 172-P | 192-P | 212-P | 232-P | 272-P | 302-P | 352-P | 372-P | 484-P | 574-P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 49.9 | 57.7 | 65.7 | 74.8 | 85.9 | 97.7 | 112 | 130 | 152 | 179 |
| Putere absorbită STD | kW | 15.6 | 18.1 | 20.4 | 23.6 | 27.0 | 30.3 | 35.0 | 40.5 | 47.2 | 55.6 |
| EER STD | 3.20 | 3.19 | 3.22 | 3.17 | 3.18 | 3.22 | 3.20 | 3.21 | 3.22 | 3.22 | |
| Putere frigorifică EN14511 | kW | 49.8 | 57.5 | 65.6 | 74.6 | 85.6 | 97.5 | 112 | 130 | 152 | 179 |
| EER EN14511 | 3.14 | 3.13 | 3.18 | 3.12 | 3.12 | 3.17 | 3.15 | 3.15 | 3.18 | 3.18 | |
| SEER STD | 4.41 | 4.55 | 4.41 | 4.39 | 4.42 | 4.43 | 4.49 | 4.39 | 4.40 | 4.34 | |
| Putere frigorifică MC | kW | 49.9 | 57.7 | 65.7 | 74.8 | 85.9 | 97.7 | 112 | 130 | 152 | 179 |
| EER MC | 3.24 | 3.22 | 3.25 | 3.20 | 3.22 | 3.26 | 3.23 | 3.24 | 3.25 | 3.25 | |
| SEER MC | 4.45 | 4.60 | 4.45 | 4.43 | 4.46 | 4.47 | 4.53 | 4.43 | 4.44 | 4.38 | |
| Putere termică STD | kW | 53.7 | 62.2 | 71.0 | 80.7 | 92.6 | 105 | 121 | 140 | 164 | 193 |
| COP STD | 3.31 | 3.33 | 3.35 | 3.29 | 3.31 | 3.34 | 3.32 | 3.35 | 3.35 | 3.34 | |
| SCOP | 3.47 | 3.43 | 3.42 | 3.58 | 3.60 | 3.46 | 3.52 | 3.49 | 3.44 | 3.43 | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Debit apă evaporator | l/s | 2.38 | 2.75 | 3.13 | 3.56 | 4.09 | 4.66 | 5.34 | 6.20 | 7.24 | 8.53 |
| Pierdere de presiune | kPa | 41 | 40 | 32 | 39 | 47 | 40 | 35 | 44 | 33 | 30 |
| Curent maxim funcționare | A | 47 | 47 | 56 | 56 | 68 | 74 | 91 | 91 | 115 | 135 |
| Curent maxim pornire | A | 130 | 130 | 177 | 177 | 191 | 241 | 232 | 232 | 247 | 302 |
| Presiune sonoră STD | dB(A) | 63 | 66 | 66 | 66 | 67 | 68 | 68 | 69 | 68 | 68 |
| Presiune sonoră SSL | dB(A) | 58 | 61 | 61 | 61 | 62 | 62 | 62 | 62 | — | — |
| Greutate transport STD | kg | 614 | 688 | 747 | 756 | 765 | 857 | 1086 | 1095 | 1449 | 1494 |
| Greutate operare STD | kg | 620 | 695 | 755 | 765 | 775 | 870 | 1100 | 1110 | 1470 | 1520 |
| Lungime STD/MC/WP | mm | 2350 | 2350 | 2350 | 2350 | 2350 | 3550 | 3550 | 3550 | 4700 | 4700 |
| Lățime | mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Înălțime STD/MC/WP | mm | 1950 | 2250 | 2250 | 2250 | 2250 | 1950 | 2250 | 2250 | 2250 | 2250 |
Condiții principale ale datelor: răcire apă 12/7 °C la 35 °C aer exterior; încălzire apă 40/45 °C la 7 °C DB / 6 °C WB. Datele MC, SSL și WP pot diferi și trebuie validate în documentația tehnică aferentă configurației selectate.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide Europe 2025
Commercial leaflet Aqua Plus
Technical brochure CHA/IK/A 172-P÷574-P
Specification items EN / IT
15 manuale instalare/utilizare/mentenanță în EN, DE, ES, FR, IT
Manuale accesorii: antivibrații, tratamente baterii, recuperare de căldură
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
