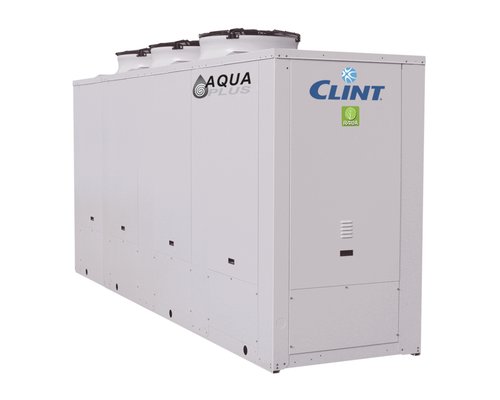

CHA/K 182-P÷604-P

Chillere aer-apă și pompe de căldură reversibile cu ventilatoare axiale, compresoare Scroll și schimbător cu plăci, pentru climatizare și procese industriale.

Solicită selecție tehnică

Putere frigorifică48–178 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

VersiuniCooling / WP / SSL

Prezentare tehnică

Seria CHA/K 182-P÷604-P este destinată aplicațiilor comerciale și industriale de putere medie, atât pentru climatizare cu ventiloconvectoare, cât și pentru evacuarea căldurii din procese tehnologice. Configurația de bază utilizează ventilatoare axiale, compresoare Scroll și evaporator cu plăci.

Unitățile pot fi echipate cu rezervor inerțial, pompe simple sau duble și variante cu Inverter. Pentru instalații interioare canalizate sunt disponibile ventilatoare EC Inverter cu presiune statică disponibilă ridicată. CLINT indică R410A ca refrigerant standard, cu R452B sau R454B disponibile la cerere. Pentru aplicațiile de comfort cooling, producătorul precizează conformitatea ErP atunci când se utilizează accesoriul EC/ECH; modelele pompă de căldură sunt conforme cerințelor ErP.

Versiuni

CHA/K – numai răcire
CHA/K/WP – pompă de căldură reversibilă
CHA/K/SSL – numai răcire, super-silențioasă
CHA/K/WP/SSL – pompă de căldură reversibilă, super-silențioasă

Caracteristici constructive și funcționale

Cadru portant realizat din tablă galvanizată, protejat suplimentar prin vopsire cu pulbere poliesterică.
Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
Ventilatoare axiale cuplate direct la motor electric cu rotor exterior; sunt disponibile opțional ventilatoare EC Inverter.
Condensator cu țevi de cupru și aripioare din aluminiu.
Evaporator cu plăci brazate din inox AISI 316: un circuit frigorific pentru modelele 182-P÷453-P și două circuite frigorifice independente pentru 524-P÷604-P; include presostat diferențial pe apă. La versiunile pompă de căldură este montat încălzitor antiîngheț.
Refrigerant standard R410A; la cerere R452B sau R454B.
Tablou electric cu întrerupător general cu interblocare de siguranță a ușii, siguranțe, protecții termice pentru compresoare și termocontacte pentru ventilatoare.
Funcționare în încălzire până la -15 °C temperatură exterioară.
Sistem de control și reglare cu microprocesor.

Accesorii montate din fabrică

IM – întreruptoare automate
RE – releu reglabil pentru tensiune minimă/maximă și control faze
SL – insonorizare unitate
RFM – vană de izolare pe refularea circuitului frigorific
RFL – vană de izolare pe linia de lichid
CT – control condensare până la 0 °C
CC – control condensare până la -20 °C
BT – kit pentru temperatură joasă a apei
EC – ventilatoare EC Inverter
ECH – ventilatoare EC Inverter cu presiune statică disponibilă ridicată
DS – desuperheater
HRT/P – recuperare totală de căldură în paralel
SI – rezervor inerțial
PS – pompă de circulație simplă
PSI – pompă simplă cu Inverter
PD – pompă de circulație dublă
PDI – pompă dublă cu Inverter
GS – garnituri pompă simplă pentru glicol >30%
GD – garnituri pompă dublă pentru glicol >30%
FE – încălzitor antiîngheț pentru evaporator
FX – încălzitor antiîngheț pentru evaporator și conducte
FQ – încălzitor antiîngheț pentru evaporator, rezervor și conducte
FZ – încălzitor antiîngheț pentru evaporator, pompă simplă și conducte
FH – încălzitor antiîngheț pentru evaporator, pompă dublă și conducte
FU – încălzitor antiîngheț pentru evaporator, rezervor, pompă simplă și conducte
FD – încălzitor antiîngheț pentru evaporator, rezervor, pompă dublă și conducte
SS – soft start
IS – protocol Modbus RTU prin RS485
IAV – setpoint la distanță, semnal 0–10 V
IAA – setpoint la distanță, semnal 4–20 mA
IAS – semnal la distanță pentru activarea celui de-al doilea setpoint
IDL – demand limit din intrare digitală
MN – manometre de înaltă și joasă presiune

Accesorii livrate separat

CR – panou de comandă la distanță
SQC – secvențiator pentru rețea de unități
RP – grile metalice de protecție baterii
AG – amortizoare din cauciuc
AM – amortizoare cu arc

Date tehnice pe modele

Parametru	UM	182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Putere frigorifică	kW	47.6	54.9	63.5	72.9	83.4	95.9	110	127	147	178
Putere absorbită răcire	kW	15.2	17.8	21.0	24.5	27.4	32.1	36.0	41.8	49.9	58.2
EER		3.13	3.09	3.02	2.98	3.05	2.99	3.06	3.04	2.95	3.06
Putere frigorifică EN14511	kW	47.5	54.7	63.3	72.7	83.2	95.6	110	127	147	178
Putere absorbită EN14511	kW	15.5	18.1	21.3	24.9	27.8	32.7	36.6	42.5	50.6	59.0
EER EN14511		3.07	3.03	2.97	2.92	3.00	2.92	3.00	2.98	2.90	3.01
SEER		4.06	4.08	3.92	3.93	4.01	3.88	3.90	4.01	3.99	3.86
Eficiență energetică răcire	%	159	160	154	154	157	152	153	157	157	151
SEER cu ventilatoare EC/ECH		4.23	4.23	4.26	4.23	4.28	4.25	4.24	4.31	4.34	4.27
Eficiență energetică cu EC/ECH	%	166	166	167	166	168	167	167	169	171	168
Putere termică	kW	54.1	61.8	71.4	80.3	90.4	106	120	135	154	187
Putere absorbită încălzire	kW	16.6	18.9	22.6	24.9	28.3	33.9	37.0	42.3	50.3	60.4
COP		3.26	3.27	3.16	3.22	3.19	3.13	3.24	3.19	3.06	3.10
Putere termică EN14511	kW	54.4	62.1	71.7	80.7	90.8	106	120	135	154	187
Putere absorbită încălzire EN14511	kW	17.0	19.4	23.1	25.5	28.9	34.7	37.8	43.2	51.3	61.5
COP EN14511		3.19	3.20	3.10	3.16	3.14	3.06	3.18	3.13	3.01	3.05
SCOP		3.33	3.30	3.31	3.38	3.39	3.38	3.30	3.35	3.34	3.25
Eficiență energetică încălzire	%	130	129	129	132	133	132	129	131	131	127
Clasă energetică încălzire		A+	A+	A+	A+	—	—	—	—	—	—
Compresoare	buc	2	2	2	2	2	3	3	3	4	4
Circuite frigorifice	buc	1	1	1	1	1	1	1	1	2	2
Trepte de capacitate	buc	2	2	2	2	2	3	3	3	4	4
Debit apă evaporator	l/s	2.27	2.62	3.03	3.48	3.98	4.57	5.24	6.05	7.01	8.48
Pierdere de presiune evaporator	kPa	45	48	43	48	43	58	46	53	48	48
Racord apă evaporator	G	1 ½″	1 ½″	1 ½″	1 ½″	1 ½″	2 ½″	2 ½″	2 ½″	2 ½″	2 ½″
Alimentare electrică	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Curent maxim funcționare	A	41	44	52	56	64	75	82	93	110	131
Curent maxim pornire	A	164	166	175	188	231	199	214	261	242	298
Presiune disponibilă pompă	kPa	140	130	130	115	140	165	170	155	150	135
Volum rezervor inerțial	L	400	400	400	400	400	400	400	400	600	600
Presiune statică disponibilă ECH - STD	Pa	90	80	100	100	100	80	95	75	60	60
Presiune statică disponibilă ECH - SSL	Pa	85	85	75	75	70	50	70	60	60	—
Presiune sonoră STD	dB(A)	61	61	64	64	65	67	67	67	67	67
Presiune sonoră cu SL	dB(A)	59	59	62	62	63	65	65	65	65	65
Greutate transport	kg	595	624	663	682	791	878	927	1036	1135	1374
Greutate operare	kg	600	630	670	690	800	890	940	1050	1150	1390
Lungime STD	mm	2350	2350	2350	2350	2350	2350	2350	2350	3550	3550
Lungime SSL	mm	2350	2350	2350	2350	2350	2350	3550	3550	3550	—
Lățime STD/SSL	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
Înălțime STD/SSL	mm	1950	1950	1950	1950	2250	2250	2250	2250	2250	2250

Condiții de referință: răcire cu apă 12/7 °C la aer exterior 35 °C; încălzire cu apă 40/45 °C la aer exterior 7 °C bulb uscat / 6 °C bulb umed. SEER și SCOP sunt determinate conform reglementărilor UE indicate de producător. Nivelul de presiune sonoră este măsurat în câmp liber la 1 m, conform ISO 3744. Datele din tabel corespund configurației și refrigerantului de bază publicate de CLINT; selecția finală trebuie verificată pentru punctul real de funcționare.

Documentație disponibilă la producător

Product overview CLINT 2025

Product Guide Europe 2025

Commercial leaflet Aqua Plus

Technical brochure CHA/K 182-P÷604-P – CLB 61.7

Specification items EN / IT

15 manuale de instalare, utilizare și mentenanță în EN, DE, ES, FR, IT

Manuale accesorii: antivibrații, secvențiator, tratamente baterii și recuperare de căldură

Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
