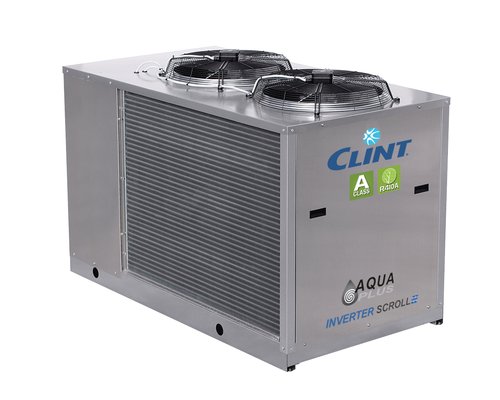

CLINT · Aqua Plus · Inverter Scroll
CHA/IK/A 91÷151
Chiller aer-apă și pompă de căldură reversibilă de înaltă eficiență, cu compresor Inverter Scroll și schimbător de căldură cu plăci.
Putere frigorifică25.8–42.3 kW
CompresorInverter Scroll
RefrigerantR410A / R452B / R454B
SchimbătorPlăci AISI 316
Prezentare tehnică
Seria CHA/IK/A 91÷151 este destinată aplicațiilor de climatizare și răcire de proces de putere mică și medie. Reglarea Inverter a compresorului permite adaptarea continuă a capacității la sarcină și îmbunătățește eficiența la funcționare parțială. Unitățile pot lucra cu ventiloconvectoare sau prin schimbător intermediar în aplicații de proces.
Versiunea standard utilizează R410A, iar CLINT indică disponibilitatea la cerere a variantelor cu R452B sau R454B. Seria este conformă cerințelor ErP menționate de producător.
Versiuni
- CHA/IK/A – numai răcire.
- CHA/IK/A/WP – pompă de căldură reversibilă.
Caracteristici constructive și funcționale
- Structură portantă din Peraluman și tablă galvanizată; compartiment compresor fonoizolat.
- Compresor Scroll DC Inverter cu protecție internă la supraîncălzire, încălzitor carter și carcasă fonoizolantă.
- Ventilatoare axiale cu profil special al palelor, cuplate direct la motoare cu rotor exterior.
- Condensator cu țevi din cupru și aripioare din aluminiu.
- Evaporator cu plăci brazate din inox AISI 316, cu presostat diferențial de apă; la versiunile pompă de căldură este prevăzută protecție antiîngheț.
- Ventil de expansiune electronic.
- Control al condensării inclus pentru funcționare în răcire până la -20 °C exterior.
- Funcționare în încălzire până la -15 °C exterior.
- Control cu microprocesor și funcții avansate pentru setpoint la distanță, limitare de cerere, sisteme hibride și ACM.
Accesorii montate din fabrică
- BT – kit pentru temperatură joasă a apei
- TX – baterie cu aripioare pretratate
- PS – pompă de circulație simplă
- GS – garnitură pompă pentru glicol >30%
- FE – rezistență antiîngheț evaporator
Accesorii livrate separat
- CR – panou de comandă la distanță
- IS – Modbus RTU / RS485
- SQC – secvențiator pentru rețea de unități
- RP – grile metalice de protecție baterii
- AG – amortizoare antivibrații din cauciuc
Date tehnice pe modele
| Parametru | UM | 91 | 101 | 131 | 151 |
|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 25.8 | 30.5 | 35.9 | 42.3 |
| Putere absorbită STD | kW | 8.0 | 9.5 | 11.3 | 13.4 |
| EER STD | 3.22 | 3.21 | 3.18 | 3.16 | |
| Putere frigorifică EN14511 | kW | 25.8 | 30.4 | 35.8 | 42.2 |
| Putere absorbită EN14511 | kW | 8.1 | 9.6 | 11.4 | 13.6 |
| EER EN14511 | 3.19 | 3.16 | 3.13 | 3.11 | |
| SEER | 4.42 | 4.16 | 4.21 | 4.22 | |
| Eficiență sezonieră răcire | % | 174 | 163 | 165 | 166 |
| Putere termică STD | kW | 28.8 | 34.4 | 40.5 | 48.1 |
| Putere absorbită încălzire | kW | 8.2 | 10.1 | 12.0 | 14.3 |
| COP | 3.51 | 3.42 | 3.37 | 3.38 | |
| SCOP temperatură joasă | 3.74 | 3.75 | 3.54 | 3.74 | |
| Clasă energetică | A+ | A+ | A+ | A+ | |
| Debit apă evaporator | l/s | 1.23 | 1.45 | 1.71 | 2.02 |
| Pierdere de presiune | kPa | 20 | 25 | 30 | 30 |
| Curent maxim funcționare | A | 21 | 24 | 27 | 34 |
| Curent maxim pornire | A | 11 | 14 | 15 | 18 |
| Presiune disponibilă pompă | kPa | 140 | 115 | 150 | 105 |
| Presiune sonoră la 1 m | dB(A) | 60 | 61 | 62 | 62 |
| Greutate transport | kg | 224 | 239 | 269 | 283 |
| Greutate operare | kg | 229 | 244 | 275 | 289 |
| Lungime | mm | 1850 | 1850 | 1850 | 1850 |
| Lățime | mm | 1000 | 1000 | 1000 | 1000 |
| Înălțime | mm | 1300 | 1300 | 1300 | 1300 |
Condiții principale ale datelor: răcire apă 12/7 °C la 35 °C aer exterior; încălzire apă 40/45 °C la 7 °C DB / 6 °C WB. Presiunea sonoră este declarată în câmp liber la 1 m, conform ISO 3744.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide Europe 2025
Commercial leaflet Aqua Plus
Technical brochure CHA/IK/A 91÷151
Specification items EN / IT
Manuale instalare/utilizare/mentenanță EN, DE, ES, FR, IT
Manuale accesorii: antivibrații și tratamente baterii
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
