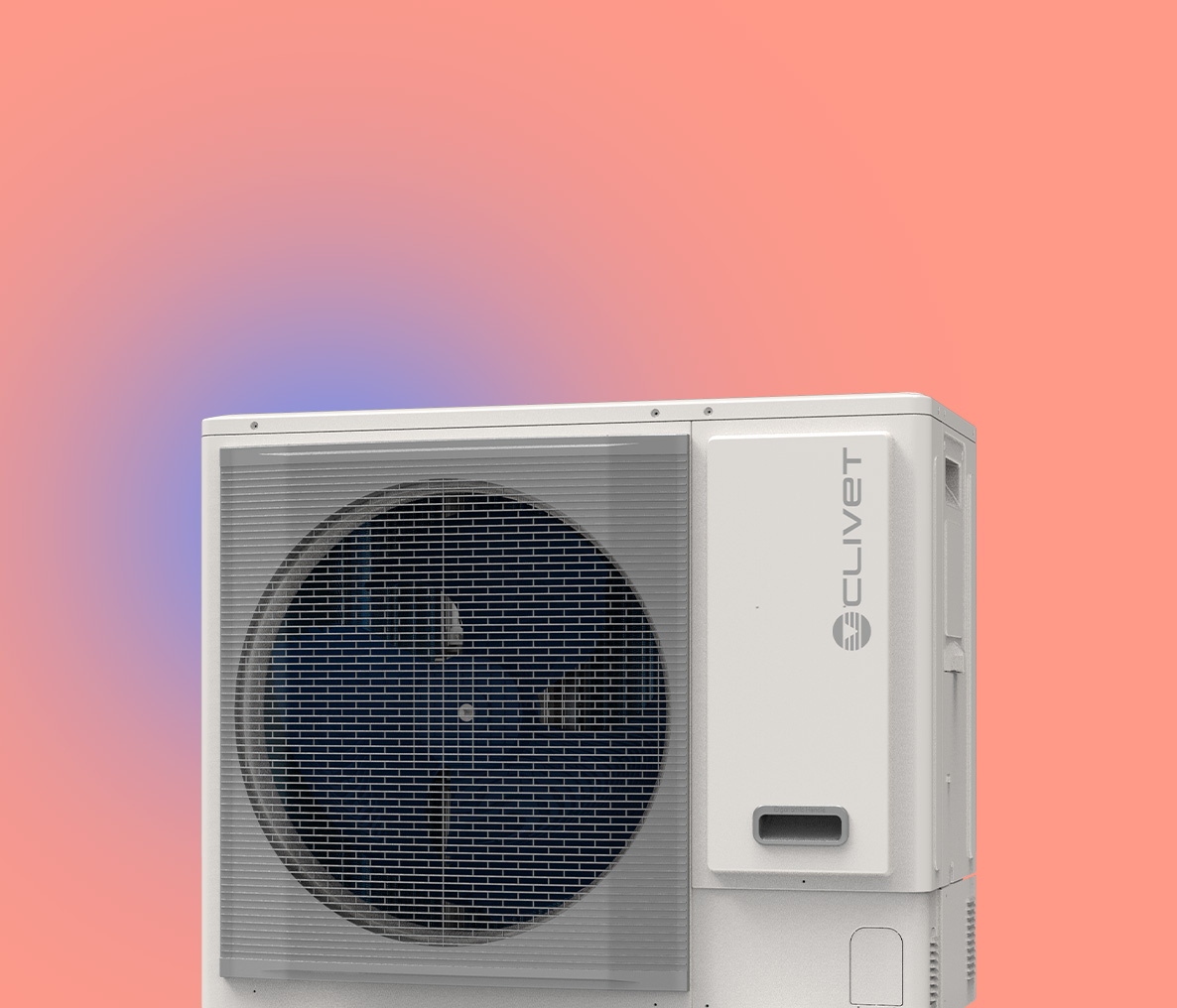

MINI VRF MSAN8-Y – MSAN8-Y 80M÷180T
Unități exterioare Mini VRF compacte, în pompă de căldură, cu refrigerant R32, șase mărimi și un domeniu larg de temperatură exterioară.
Mini VRF R32 pentru aplicații comerciale compacte
MSAN8-Y este o familie Mini VRF Clivet cu șase mărimi între 7.2 și 17.5 kW răcire. Este destinată proiectelor unde este nevoie de zonare VRF, dar puterea și spațiul tehnic nu justifică o platformă modulară mare: birouri, retail, clinici, restaurante, spații de servicii și clădiri cu mai multe încăperi controlate separat.
Ce diferențiază MSAN8-Y
Clivet utilizează R32 și un schimbător suplimentar pentru creșterea subrăcirii agentului frigorific, cu scopul de a îmbunătăți schimbul termic și eficiența. Controlul poate limita capacitatea între 40% și 100% în pași de 1%, iar cele cinci moduri silențioase permit adaptarea nivelului acustic la programul clădirii.
Ventilatorul cu control variabil permite și instalarea în spații tehnice unde evacuarea aerului trebuie canalizată către exterior. Toate mărimile au aceeași amprentă de 1038 × 864 × 523 mm, ceea ce simplifică proiectarea spațiului tehnic.
Dimensionare și integrare
Selecția nu se face doar după puterea nominală. Trebuie verificate sarcina simultană a unităților interioare, raportul de conectare, temperaturile exterioare de calcul, traseele frigorifice, configurația monofazată/trifazată și cerințele de siguranță asociate R32. Gama permite 5–12 unități interioare, în funcție de mărime.
Date tehnice pe modele
| Parametru | UM | 80M | 100M | 120 M/T | 140 M/T | 160 M/T | 180 M/T |
|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 7.2 | 9.0 | 12.3 | 14.0 | 15.5 | 17.5 |
| SEER | - | 5.80 | 5.70 | 7.80 | 7.40 | 7.35 | 7.10 |
| Eficiență sezonieră ηs,c | % | 229 | 225 | 309 | 293 | 291 | 281 |
| Putere termică nominală / max. | kW | 7.2 / 9.0 | 9.0 / 10.8 | 12.3 / 14.0 | 14.0 / 16.0 | 15.5 / 17.5 | 17.5 / 19.5 |
| SCOP | - | 3.80 | 3.80 | 4.90 | 4.80 | 4.80 | 4.80 |
| Eficiență sezonieră ηs,h | % | 149 | 149 | 193 | 189 | 189 | 189 |
| Domeniu răcire | °C | -15…52 | -15…52 | -15…52 | -15…52 | -15…52 | -15…52 |
| Domeniu încălzire | °C | -20…30 | -20…30 | -20…30 | -20…30 | -20…30 | -20…30 |
| Indice total conectare UI | % | 50–130 | 50–130 | 50–130 | 50–130 | 50–130 | 50–130 |
| Unități interioare maxime | buc | 5 | 6 | 8 | 10 | 11 | 12 |
| Compresor | - | Rotary | Rotary | Rotary | Rotary | Rotary | Rotary |
| Număr compresoare | buc | 1 | 1 | 1 | 1 | 1 | 1 |
| Încărcare R32 din fabrică | kg | 2.0 | 2.0 | 2.85 | 2.85 | 2.85 | 2.85 |
| Racord lichid | mm | Ø 9.52 | Ø 9.52 | Ø 9.52 | Ø 9.52 | Ø 9.52 | Ø 9.52 |
| Racord gaz | mm | Ø 15.9 | Ø 15.9 | Ø 15.9 | Ø 15.9 | Ø 15.9 | Ø 15.9 |
| Debit aer | m³/h | 5200 | 5200 | 5000 | 5000 | 5000 | 5500 |
| Putere sonoră | dB(A) | 68 | 69 | 70 | 71 | 72 | 73 |
| Dimensiuni L×H×A | mm | 1038×864×523 | 1038×864×523 | 1038×864×523 | 1038×864×523 | 1038×864×523 | 1038×864×523 |
| Greutate | kg | 77 | 77 | M:94 / T:110 | M:94 / T:110 | M:94 / T:110 | M:94 / T:110 |
| Alimentare | V/Ph/Hz | 230/1/50 | 230/1/50 | M: 230/1/50 · T: 400/3/50+N | M/T | M/T | M/T |
Documentație tehnică
Datele sunt bazate pe Clivet VRF Katalog 2026 și pagina oficială MINI VRF MSAN8-Y. Valorile trebuie reconfirmate în documentația producătorului la selecția finală și ofertare.
