CLIVET · VRF

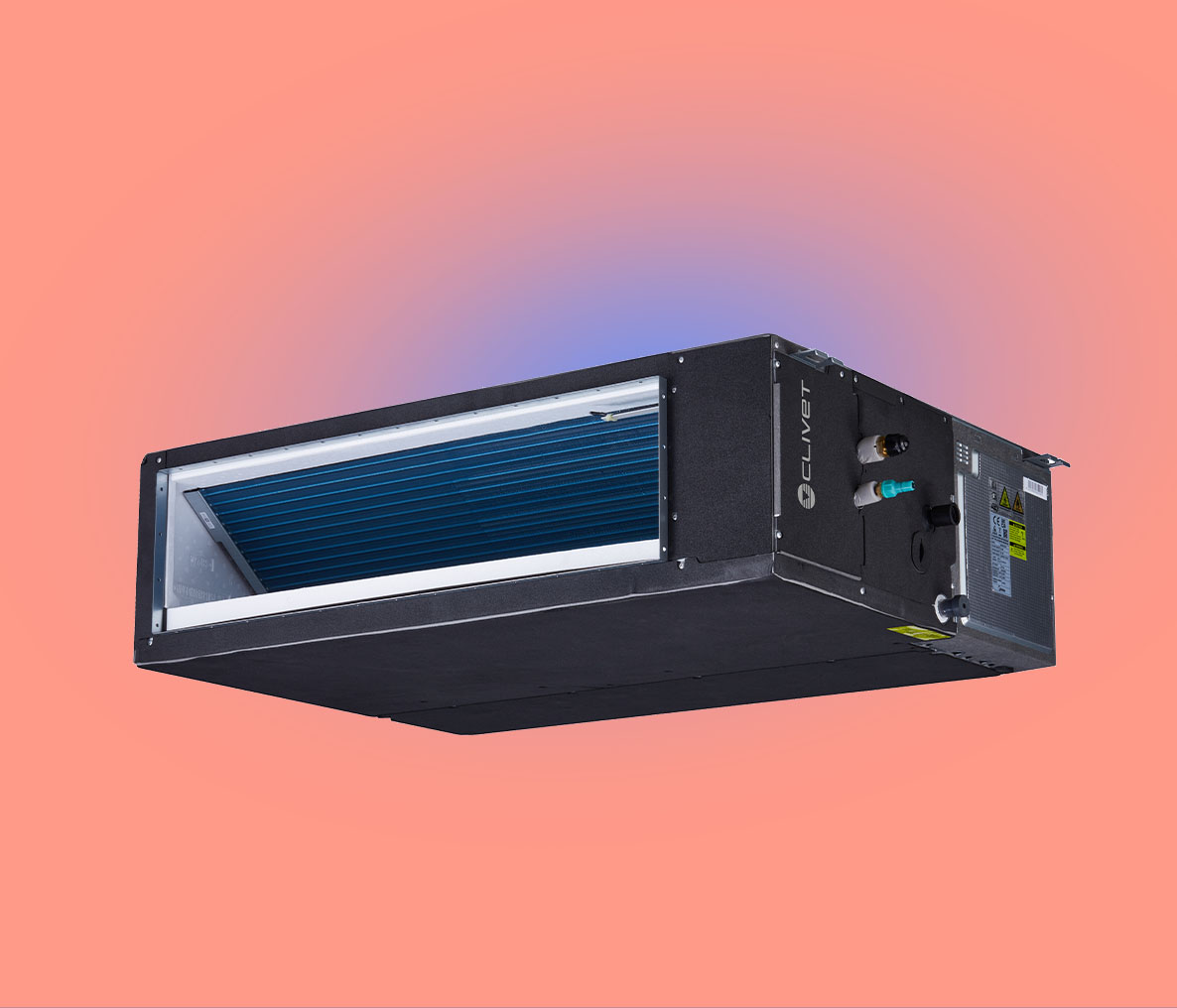

Fresh Air Processing Unit – CNFA-2-XMi D125÷D140
Unitate canalizabilă VRF pentru 100% aer exterior, cu filtrare și tratare termică într-un singur echipament, destinată introducerii controlate a aerului proaspăt în clădire.
Răcire12.5–14 kW
Încălzire10.5–12 kW
Aer exterior100%
Presiune statică30–200 Pa
Debit aer1500–2000 m³/h
Agent frigorificR410A
Aer proaspăt tratat direct în sistemul VRF
CNFA-2-XMi este concepută pentru aport controlat de aer exterior în clădiri comerciale. Unitatea filtrează și tratează termic aerul proaspăt înainte de introducerea în spațiu și poate fi integrată în aceeași instalație frigorifică cu unitățile interioare VRF.
Controlul temperaturii aerului introdus
Spre deosebire de o unitate interioară standard, Product Sheet-ul acestei familii pune accent pe controlul temperaturii aerului de insuflare. Presiunea statică este reglabilă în mai multe trepte, cu domeniu publicat până la 200 Pa.
Dimensionarea corectă
Selecția trebuie corelată cu debitul real de aer proaspăt cerut de proiect, pierderile de presiune ale tubulaturii și capacitatea unității exterioare VRF. Nu se alege doar după puterea frigorifică.
Diferență de documentație: pagina Clivet actuală pentru CNFA-2-XMi declară o înălțime de 31 cm, în timp ce Product Sheet-ul SP19D043GB-02 dedicat D125/D140 indică 423 mm. În tabel folosim dimensiunea din documentul tehnic specific modelului și recomandăm verificarea submittal-ului curent înainte de comandă.
Date tehnice pe modele
| Parametru | UM | D125 | D140 |
|---|---|---|---|
| Putere frigorifică | kW | 12.5 | 14.0 |
| Putere termică | kW | 10.5 | 12.0 |
| Consum ventilator | W | 480 | 480 |
| Domeniu exterior răcire (DB) | °C | 20…43 | 20…43 |
| Domeniu exterior încălzire (DB) | °C | -5…16 | -5…16 |
| Debit aer max/min | m³/h | 2000/1500 | 2000/1500 |
| Presiune statică externă | Pa | 180 (30–200) | 180 (30–200) |
| Presiune sonoră max/min | dB(A) | 48/42 | 48/42 |
| Racord lichid | mm | Ø9.53 | Ø9.53 |
| Racord gaz | mm | Ø15.9 | Ø15.9 |
| Dimensiuni L×H×A | mm | 1322×423×691 | 1322×423×691 |
| Greutate | kg | 68 | 68 |
Datele model-cu-model provin din Product Sheet-ul Clivet SP19D043GB-02 pentru CNFA-2-XMi D125÷D140.
Documentație tehnică
Fișă tehnică RACITOR.RO – CNFA-2-XMi
Fișa locală este bazată pe Product Sheet-ul Clivet SP19D043GB-02 și pe pagina actuală Clivet. Nu este prezentată ca PDF original Clivet.
