CLIVET · Pompă de căldură aer-apă · instalare interioară

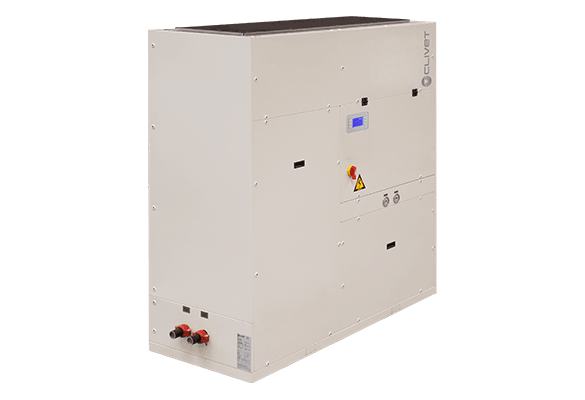

ELFOEnergy Duct Medium
Pompă de căldură reversibilă aer-apă, ductabilă, pentru instalare la interior, cu Plug-Fans și compresoare Scroll.
Capacitate frigorifică34-99.1 kW
TipPompă de căldură reversibilă
RefrigerantR410A
InstalareInterior · ductabilă
Prezentare tehnică
ELFOEnergy Duct Medium este o pompă de căldură reversibilă aer-apă concepută pentru instalare la interior. Refularea și aspirația aerului pot fi racordate la tubulatură, ceea ce permite integrarea echipamentului în spații tehnice fără unitate exterioară montată vizibil.
Gama acoperă opt mărimi și este destinată clădirilor mici și medii. Plug-Fans cu presiune statică disponibilă ridicată permit conectarea la tubulatură, iar grupul hidronic poate fi integrat în unitate.
Versiuni și configurații
- EV - evacuare verticală a aerului, configurația standard.
- EO - evacuare orizontală a aerului.
- B - configurație pentru temperatură joasă a apei.
- D - recuperare parțială de energie.
Caracteristici constructive și funcționale
- Compresoare Scroll ermetice și ventilatoare Plug-Fan cu presiune statică externă disponibilă.
- Agent frigorific R410A.
- Apă caldă până la 55°C și funcționare în încălzire până la aproximativ -10°C exterior, conform documentației producătorului.
- Management modular pentru până la 8 unități în cascadă.
- Ventil de expansiune electronic și posibilitate de integrare a grupului hidronic.
- Configurații diferite pentru aspirația și refularea aerului.
Opțiuni / accesorii principale
- Pompe cu presiune statică joasă sau ridicată
- Pompă inverter de înaltă eficiență
- Filtru metalic pe circuitul de apă
- Protecții baterie și suporturi antivibrații
- Kit extindere funcționare în încălzire
Control și integrare
- Modbus
- LonWorks
- BACnet-IP
- Compensare setpoint 0-10 V sau după temperatura exterioară
- ECOSHARE pentru managementul unui grup de unități
- Modul IoT industrial
Date tehnice pe modele
| Parametru | UM | 122 | 162 | 182 | 222 | 262 | 302 | 352 | 402 |
|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică EN 14511:2022 | kW | 34 | 41.2 | 47.8 | 54.7 | 64.8 | 75.2 | 86.6 | 99.1 |
| Putere absorbită răcire | kW | 16.6 | 18.3 | 21.5 | 25.9 | 28.8 | 32.9 | 39.2 | 43.5 |
| EER | 2.05 | 2.25 | 2.22 | 2.11 | 2.25 | 2.28 | 2.21 | 2.28 | |
| SEER | 2.63 | 3.10 | 3.17 | 3.08 | 3.36 | 3.31 | 3.32 | 3.40 | |
| Eficiență sezonieră răcire ηs,c | % | 102.3 | 121.1 | 124.0 | 120.0 | 131.5 | 129.5 | 129.9 | 133.0 |
| Putere termică EN 14511:2022 | kW | 40.6 | 48.3 | 58.5 | 67.5 | 79.5 | 92.6 | 103 | 112 |
| Putere absorbită încălzire | kW | 13.8 | 16.2 | 19.8 | 22.5 | 26.5 | 30.6 | 34.5 | 38.7 |
| COP | 2.95 | 2.98 | 2.96 | 3.00 | 3.01 | 3.02 | 2.98 | 2.88 | |
| SCOP climat mediu W35 | 3.25 | 3.31 | 3.51 | 3.94 | 3.75 | 3.36 | 3.50 | 3.80 | |
| Debit aer standard | l/s | 4444 | 4444 | 5000 | 5000 | 6667 | 7500 | 7500 | 7500 |
| Presiune statică externă max. | Pa | 510 | 510 | 390 | 390 | 570 | 390 | 390 | 390 |
| Debit apă utilizator | l/s | 1.62 | 1.96 | 2.28 | 2.61 | 3.08 | 3.57 | 4.12 | 4.72 |
| Putere sonoră în tubulatură | dB(A) | 84 | 84 | 87 | 87 | 84 | 87 | 87 | 87 |
| Greutate în funcționare | kg | 501 | 555 | 620 | 626 | 732 | 770 | 874 | 904 |
| Lungime | mm | 1450 | 1450 | 1874 | 1874 | 2650 | 2650 | 2650 | 2650 |
| Lățime | mm | 780 | 780 | 780 | 780 | 780 | 780 | 780 | 780 |
| Înălțime | mm | 1996 | 1996 | 1996 | 1996 | 1996 | 1996 | 1996 | 1996 |
Condiții de referință: răcire: apă 12/7°C și aer exterior 35°C; încălzire: apă 40/45°C și aer exterior 7°C DB / 6°C WB; valorile sezoniere sunt calculate conform EN 14825:2022.
Documentație tehnică
Product Sheet ELFOEnergy Duct Medium SP21B065GB-04
Technical Bulletin ELFOEnergy Duct Medium BT16H002GB-06
Manual instalare, utilizare și mentenanță M02T40M16-05
Datele tehnice sunt preluate și normalizate din documentația publicată de Clivet. Valorile se verifică la selecția finală și nu înlocuiesc selecția oficială a producătorului.
