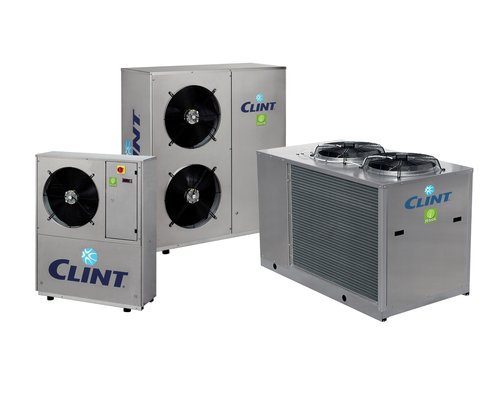

CLINT · Condensing Unit · Scroll · R410A

MHA/K 31÷151

Unități de condensare CLINT răcite cu aer, cu compresor Scroll și ventilatoare axiale, destinate instalațiilor split și aplicațiilor hidronice cu evaporator separat. Gama acoperă aproximativ 9–45 kW și este configurată pentru R410A.

Solicită selecție tehnică

Putere frigorifică9.2–45.3 kW

Agent frigorificR410A

CompresorScroll

VentilatoareAxiale

Prezentare tehnică

Unitatea de condensare trebuie selectată împreună cu evaporatorul, ținând cont de temperatura de evaporare, temperatura exterioară, lungimea și diametrul traseului frigorific, diferența de nivel și controlul condensării.

Versiuni disponibile

MHA/K – numai răcire

Caracteristici constructive și funcționale

Structură portantă din Peraluman și tablă galvanizată.
Compresor Scroll cu protecție internă la supraîncălzire și rezistență de carter unde este necesar.
Ventilatoare axiale cu profil optimizat, cuplate direct la motoare cu rotor exterior.
Condensator cu țevi de cupru și aripioare din aluminiu.
Agent frigorific R410A.
Tablou electric cu întrerupător principal cu blocare ușă, siguranțe și comandă compresor.

Accesorii montate din fabrică

CC – control condensare până la -20°C
TX – baterie cu aripioare pretratate
RL – recipient de lichid
VS – electrovană

Accesorii livrate separat

RP – grile metalice de protecție baterii
AG – amortizoare din cauciuc

Date tehnice pe modele

Parametru	UM	31	41	51	61	71	81	91	101	131	151
Putere frigorifică	kW	9.2	10.8	13.2	15.8	19.1	21.2	26.4	30.9	36.6	45.3
Putere absorbită	kW	2.9	3.7	4.1	5.1	6.2	7.1	8.6	9.2	11.5	14.2
Compresoare	buc	1	1	1	1	1	1	1	1	1	1
Ventilatoare condensator	buc	1	1	2	2	2	2	1	2	2	2
Debit aer condensator	m³/s	0.76	0.76	1.61	1.53	1.53	1.53	2.25	4.61	4.61	4.61
Linie aspirație	Ø mm	16	16	18	18	22	22	28	28	28	28
Linie lichid	Ø mm	10	10	12	12	12	12	12	12	12	16
Alimentare	V/Ph/Hz	230/1/50	230/1/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
Curent maxim funcționare	A	15	18	7	10	10	12	23	29	30	39
Curent maxim pornire	A	79	86	58	61	58	74	142	147	142	167
Presiune sonoră STD	dB(A)	53	54	54	55	56	57	59	61	61	61
Greutate transport	kg	90	92	109	111	113	115	218	232	252	266
Greutate operare	kg	91	93	111	114	116	118	221	235	256	271

Dimensiuni

Parametru	UM	31	41	51	61	71	81	91	101	131	151
Lungime STD	mm	870	870	1160	1160	1160	1160	1850	1850	1850	1850
Lățime STD	mm	320	320	500	500	500	500	1000	1000	1000	1000
Înălțime STD	mm	1100	1100	1270	1270	1270	1270	1300	1300	1300	1300

Condiții / observații: Date nominale CLINT la temperatura de evaporare 5°C și aer exterior 35°C. Presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product Overview CLINT

Product Guide CLINT

Technical brochure MHA/K 31÷151

Specification items

Manual instalare, utilizare și mentenanță

Selecție și integrare

Cu ce evaporator se poate combina?

Selecția se face în funcție de sarcina reală, temperatura de evaporare și aplicație; poate fi utilizată cu evaporatoare DX sau cu unități evaporatoare hidronice compatibile.

Poate funcționa iarna?

Este disponibil accesoriul de control al condensării pentru funcționare până la -20°C exterior, în condițiile stabilite de producător.

Poate HEXTECH face selecția tehnică?

Da. Verificăm punctul de lucru, traseul frigorific, evaporatorul, automatizarea și condițiile reale ale instalației.

Datele sunt structurate după documentația publică CLINT Europa și sunt prezentate în limba română. Selecția finală se verifică pentru condițiile reale ale proiectului.
