CLINT · Condenserless · Remote condenser

MEA/K 182-P÷604-P

Răcitor de lichid / pompă de căldură CLINT pentru condensare la distanță, cu mai multe compresoare Scroll și evaporator cu plăci AISI 316. Gama este proiectată pentru montaj la interior, unde condensatorul este amplasat separat, și poate integra module hidraulice cu rezervor și pompă.

Solicită selecție tehnică

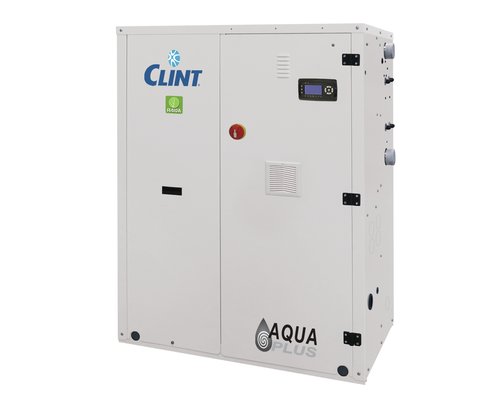

CLINT MEA/K 182-P÷604-P
Putere50.8–176 kW
CompresorScroll multi-compresor
RefrigerantR410A
SchimbătorPlăci AISI 316

Prezentare tehnică

Răcitor de lichid / pompă de căldură CLINT pentru condensare la distanță, cu mai multe compresoare Scroll și evaporator cu plăci AISI 316. Gama este proiectată pentru montaj la interior, unde condensatorul este amplasat separat, și poate integra module hidraulice cu rezervor și pompă.

Pentru selecția corectă a unui chiller condenserless cu condensator remote trebuie verificat punctul real de funcționare: temperaturile tur/retur, debitele, glicolul unde este cazul, regimul anual de sarcină, presiunile disponibile, cerințele acustice și integrarea în automatizare.

Versiuni disponibile

  • MEA/K – numai răcire
  • MEA/K/WP – pompă de căldură reversibilă

Caracteristici constructive și funcționale

  • Cadru portant galvanizat cu protecție prin vopsire cu pulbere poliesterică.
  • Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
  • Evaporator cu plăci brazate AISI 316: un circuit frigorific la 182-P÷453-P, două circuite la 524-P÷604-P.
  • R410A.
  • Tablou electric cu întrerupător general, siguranțe, relee termice, relee de interfață și borne pentru conexiuni externe.
  • Control cu microprocesor.

Accesorii montate din fabrică

  • IM – întrerupătoare automate
  • RE – releu reglabil min./max. tensiune și control faze
  • SL – insonorizare unitate
  • RFM – robinet pe refulare
  • RFL – robinet pe linia de lichid
  • BT – kit temperatură joasă apă
  • DS – desuperheater
  • RL – receiver de lichid
  • FE – rezistență antigel evaporator
  • SS – soft start
  • IS – Modbus RTU / RS485
  • MN – manometre înaltă/joasă presiune

Accesorii livrate separat

  • CR – panou de comandă la distanță
  • SPU – rezervor inerțial și pompă simplă
  • SPU1 – rezervor/pompă cu protecții antigel
  • SPD – rezervor inerțial și pompă dublă
  • SPD1 – rezervor/pompe cu protecții antigel
  • AG / AG1 – amortizoare din cauciuc
  • AM / AM1 – amortizoare cu arc

Date tehnice pe modele

ParametruUM182-P202-P242-P262-P302-P363-P393-P453-P524-P604-P
Putere frigorificăkW50.857.164.373.687.198.8114134149176
Putere absorbită răcirekW15.417.319.021.625.829.432.938.743.551.5
Putere termicăkW59.565.874.384.796.5107122148157194
Putere absorbită încălzirekW18.020.022.324.727.832.837.241.150.856.5
Compresoarebuc2222233344
Circuite frigorificebuc1111111122
Trepte capacitatebuc2222233344
Debit apă evaporatorl/s2.432.733.073.524.164.725.426.417.18.41
Pierdere presiune evaporatorkPa47424142404844514140
Racord apă evaporatorG1 ¼"1 ¼"1 ¼"1 ¼"2 ½"2 ½"2 ½"2 ½"2 ½"2 ½"
Linie refulareØ mm28282828282828282 x 282 x 28
Linie lichidØ mm22222222222222222 x 222 x 22
AlimentareV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Curent maxim funcționareA333943496064739098120
Curent maxim pornireA128137139164204161189234213264
Presiune statică disponibilă pompăkPa105110100135120130120110120100
Volum rezervorl300300300300300300300300300300
Vas expansiunel12121212121212121212
Presiune sonoră STDdB(A)59596060626161636464
Presiune sonoră cu SLdB(A)56565757595858606161
Greutate transport unitatekg347357376386397562581595669708
Greutate transport cu rezervor/pompăkg567577596606617782811825899938
Greutate operare unitatekg350360380390405570590605680720
Greutate operare cu rezervor/pompăkg87088090091092510901120113512101250

Dimensiuni

ParametruUM182-P202-P242-P262-P302-P363-P393-P453-P524-P604-P
Lungime unitatemm1200120012001200120022852285228522852285
Lățime unitatemm680680680680680680680680680680
Înălțime unitatemm1520152015201520152015201520152015201520
Condiții de referință: Răcire: apă 12/7 °C, temperatură de condensare 50 °C. Încălzire: apă 40/45 °C, temperatură de evaporare 0 °C. Presiunea sonoră este măsurată în câmp liber la 1 m conform ISO 3744. Greutățile sunt indicate separat pentru unitate și pentru configurația cu rezervor și pompă.

Documentație disponibilă la producător

Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet AQUAPLUS
Technical brochure MEA/K 182-P÷604-P
Specification items MEA/K 182-P÷604-P
Manuale instalare, utilizare și mentenanță MEA/K 182-P÷604-P

Selecție și integrare

Este suficientă puterea nominală din tabel?

Nu. Capacitatea și consumul se modifică în funcție de temperaturile reale, de condensare și de debit. Modelul trebuie verificat la punctul real de funcționare.

Cum se integrează în BMS?

În funcție de serie și configurație sunt disponibile protocoale precum Modbus, BACnet, SNMP și monitorizare web.

Cine trebuie să facă selecția?

Pentru aplicații HVAC și industriale, selecția trebuie corelată cu instalația hidraulică/frigorifică, automatizarea, redundanța și condițiile de exploatare, nu doar cu o valoare nominală de kW.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
