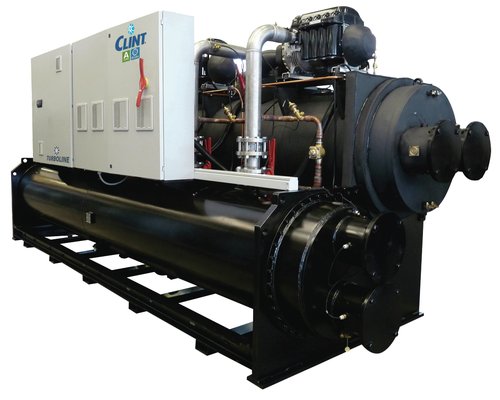

CWW/TTY/DR 1601-1÷6204-1
Chiller CLINT de înaltă eficiență pentru condensare prin dry-cooler, cu compresoare centrifugale TURBOCOR oil-free cu levitație magnetică și evaporator flooded shell & tube. Gama urmărește eficiență sezonieră foarte ridicată, curenți de pornire reduși și funcționare silențioasă, fiind destinată instalațiilor de mare putere unde circuitul de condensare lucrează cu dry-cooler.
Prezentare tehnică
Chiller CLINT de înaltă eficiență pentru condensare prin dry-cooler, cu compresoare centrifugale TURBOCOR oil-free cu levitație magnetică și evaporator flooded shell & tube. Gama urmărește eficiență sezonieră foarte ridicată, curenți de pornire reduși și funcționare silențioasă, fiind destinată instalațiilor de mare putere unde circuitul de condensare lucrează cu dry-cooler.
Pentru selecția corectă a unui chiller răcit cu apă trebuie verificat punctul real de funcționare: temperaturile tur/retur, debitele, glicolul unde este cazul, regimul anual de sarcină, presiunile disponibile, cerințele acustice și integrarea în automatizare.
Versiuni disponibile
- CWW/TTY/DR – numai răcire pentru funcționare cu dry-cooler
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată, protejat prin vopsire cu pulbere poliesterică.
- Compresoare centrifugale semi-ermetice TURBOCOR cu două turbine, fără ulei, rotor cu levitație magnetică, protecție termică și reglare continuă prin Inverter integrat.
- Condensator shell & tube cu capete demontabile pentru acces facil la mentenanță.
- Evaporator flooded shell & tube de înaltă eficiență, cu un circuit frigorific și un circuit de apă, cu presostat diferențial.
- Robineți de izolare pe aspirație, refulare și linia de lichid.
- Ventil electronic de expansiune și senzori electronici de presiune.
- R134a standard; R513A disponibil la cerere.
- Control TURBOSOFT cu interfață serială RS485 și opțiuni de monitorizare web/BMS.
- Conform cerințelor ErP 2021.
Accesorii montate din fabrică
- IM – întrerupătoare automate
- RE – releu reglabil min./max. tensiune și control faze
- HRT/P – recuperare totală de căldură în paralel
- FE – rezistență antigel evaporator
- TS – interfață Touch Screen
- WM – monitorizare web 4G
- IST – Modbus TCP/IP
- ISBT – BACnet IP
- ISB1 – BACnet MSTP, BTL
- ISBT1 – BACnet IP, BTL
- ISS – SNMP
- IAV – setpoint extern 0–10 V
- IAA – setpoint extern 4–20 mA
- IAS – al doilea setpoint
- IDL – demand limit
- CP – contacte fără potențial
- IVV – comandă 0–10 V vană presostatică pe sursă
- MN – manometre înaltă/joasă presiune
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Accesorii livrate separat
- CR – panou de comandă la distanță
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1601-1 | 2001-1 | 3002-1 | 4002-1 | 4203-1 | 5103-1 | 6204-1 |
|---|---|---|---|---|---|---|---|---|
| Putere frigorifică | kW | 298 | 395 | 598 | 792 | 894 | 1185 | 1584 |
| Putere absorbită | kW | 70 | 92 | 141 | 186 | 211 | 277 | 372 |
| EER | 4.26 | 4.29 | 4.24 | 4.26 | 4.24 | 4.28 | 4.26 | |
| Putere frigorifică EN14511 | kW | 297 | 394 | 596 | 789 | 891 | 1180 | 1579 |
| Putere absorbită EN14511 | kW | 71 | 94 | 144 | 189 | 214 | 282 | 376 |
| EER EN14511 | 4.18 | 4.19 | 4.14 | 4.17 | 4.16 | 4.18 | 4.2 | |
| SEER | 8.15 | 8.45 | 8.66 | 8.4 | 8.4 | 8.67 | 9.24 | |
| Eficiență energetică sezonieră | % | 318 | 330 | 338 | 328 | 328 | 339 | 362 |
| Compresoare | buc | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
| Circuite frigorifice | buc | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Reglare capacitate | Continuă | Continuă | Continuă | Continuă | Continuă | Continuă | Continuă | |
| Debit apă evaporator | l/s | 14.24 | 18.87 | 28.57 | 37.84 | 42.71 | 56.62 | 75.68 |
| Pierdere presiune evaporator | kPa | 44 | 45 | 48 | 50 | 54 | 56 | 42 |
| Racord evaporator | DN | 100 | 100 | 125 | 125 | 150 | 150 | 200 |
| Debit apă condensator | l/s | 19.2 | 25.4 | 38.55 | 51.02 | 57.64 | 76.26 | 102 |
| Pierdere presiune condensator | kPa | 58 | 52 | 57 | 53 | 59 | 52 | 40 |
| Racord condensator | DN | 100 | 100 | 125 | 125 | 150 | 150 | 200 |
| Alimentare | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Curent maxim funcționare | A | 145 | 231 | 290 | 462 | 435 | 693 | 924 |
| Curent maxim pornire | A | 2 | 2 | 147 | 233 | 292 | 464 | 695 |
| Presiune sonoră STD | dB(A) | 72 | 74 | 75 | 76 | 76 | 77 | 78 |
| Greutate transport | kg | 1840 | 2115 | 2955 | 3430 | 3855 | 4415 | 7555 |
| Greutate operare | kg | 1980 | 2300 | 3220 | 3790 | 4240 | 4940 | 8450 |
Dimensiuni
| Parametru | UM | 1601-1 | 2001-1 | 3002-1 | 4002-1 | 4203-1 | 5103-1 | 6204-1 |
|---|---|---|---|---|---|---|---|---|
| Lungime STD | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3450 | 4500 |
| Lățime STD | mm | 1100 | 1150 | 1150 | 1250 | 1700 | 1800 | 1750 |
| Înălțime STD | mm | 1800 | 1850 | 1950 | 2000 | 2000 | 2050 | 2100 |
Documentație disponibilă la producător
Selecție și integrare
Este suficientă puterea nominală din tabel?
Nu. Capacitatea și consumul se modifică în funcție de temperaturile reale, de condensare și de debit. Modelul trebuie verificat la punctul real de funcționare.
Cum se integrează în BMS?
În funcție de serie și configurație sunt disponibile protocoale precum Modbus, BACnet, SNMP și monitorizare web.
Cine trebuie să facă selecția?
Pentru aplicații HVAC și industriale, selecția trebuie corelată cu instalația hidraulică/frigorifică, automatizarea, redundanța și condițiile de exploatare, nu doar cu o valoare nominală de kW.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
