CLINT · Water cooled · AQUAPLUS

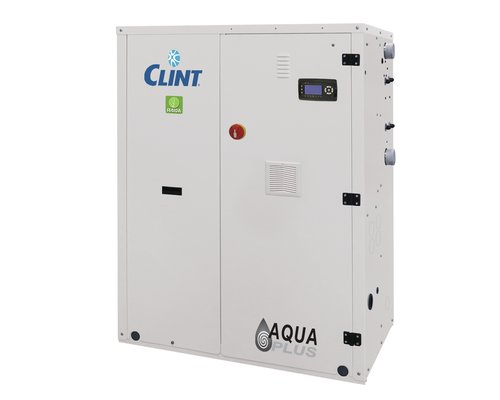

CWW/K 182-P÷604-P

Chiller apă-apă și pompă de căldură reversibilă CLINT pentru instalare la interior, cu compresoare Scroll și schimbătoare în plăci AISI 316. Gama este destinată instalațiilor comerciale și industriale de putere medie, inclusiv răcire de proces.

Solicită selecție tehnică

Putere55–195 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

SchimbătoarePlăci AISI 316

Prezentare tehnică

La selecția unui chiller răcit cu apă trebuie verificate simultan temperatura apei răcite, temperaturile circuitului de condensare, sursa de disipare a căldurii (turn de răcire, dry-cooler, apă de puț sau alt circuit), sarcina parțială, debitul și pierderile de presiune. O alegere corectă nu se face doar după puterea nominală din catalog.

Versiuni disponibile

CWW/K – numai răcire
CWW/K/WP – pompă de căldură reversibilă

Caracteristici constructive și funcționale

Cadru portant din tablă galvanizată vopsită cu pulbere poliesterică.
Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor carter.
Condensator cu plăci brazate AISI 316; un circuit frigorific la 182-P÷453-P și două la 524-P÷604-P.
Evaporator cu plăci brazate AISI 316 cu presostat diferențial de apă.
R410A standard; R452B sau R454B la cerere.
Tablou electric complet și reglare cu microprocesor.

Accesorii montate din fabrică

IM – întrerupătoare automate
RE – control tensiune și faze
SL – insonorizare unitate
RFM/RFL – vane de izolare circuit frigorific
PV2/PV3 – vane presostatice electronice 2/3 căi
BT – kit temperatură joasă apă
BTS – funcționare cu sondă geotermală
DS – desuperheater
FI – rezistență antigel evaporator/condensator
SS – soft start
DPH – funcționare doar încălzire
IS – Modbus RTU RS485
IVV – semnal 0–10 V pentru vana presostatică
MN – manometre înaltă/joasă presiune

Accesorii livrate separat

CR – panou de comandă la distanță
SPU/SPU1 – rezervor + pompă simplă
SPD/SPD1 – rezervor + pompă dublă
AG/AG1 – amortizoare din cauciuc
AM/AM1 – amortizoare cu arc

Date tehnice pe modele

Parametru	UM	182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Putere frigorifică	kW	55.4	62.5	72.1	82.5	97.2	112	130	149	170	195
Putere absorbită răcire	kW	12.8	14.3	16.6	18.7	21.8	25.7	28.5	32.8	37.7	43.7
EER		4.33	4.37	4.34	4.41	4.46	4.36	4.56	4.54	4.51	4.46
Putere frigorifică EN14511	kW	55.0	62.1	71.6	82.0	96.7	111	129	148	169	194
EER EN14511		4.04	4.06	4.06	4.13	4.22	4.08	4.33	4.32	4.31	4.26
SEER		5.28	5.21	5.22	5.21	5.64	5.2	5.72	6.17	5.78	6.16
Putere termică	kW	72.5	80.1	93.3	105	121	140	159	180	205	237
Putere absorbită încălzire	kW	18.0	20.0	23.2	25.7	28.8	33.2	38.4	42.7	51.7	56.7
COP EN14511		3.98	3.94	4.01	4.04	4.14	4.15	4.13	4.21	3.96	4.17
SCOP		4.29	4.03	4.77	5.15	5.11	5.05	5.37	5.31	4.76	4.76
Compresoare	buc	2	2	2	2	2	3	3	3	4	4
Circuite frigorifice	buc	1	1	1	1	1	1	1	1	2	2
Trepte capacitate	buc	2	2	2	2	2	3	3	3	4	4
Debit apă evaporator	l/s	2.65	2.99	3.44	3.94	4.64	5.38	6.23	7.14	8.12	9.33
Pierdere presiune evaporator	kPa	54	48	49	51	44	57	53	59	49	48
Debit apă condensator	l/s	3.26	3.67	4.24	4.84	5.69	6.6	7.59	8.71	9.92	11.41
Pierdere presiune condensator	kPa	47	51	52	43	46	54	36	39	43	48
Curent maxim funcționare	A	33	39	43	49	60	64	73	90	98	120
Curent maxim pornire	A	128	137	139	164	204	161	189	234	213	264
Presiune statică disponibilă pompă	kPa	100	100	90	130	115	120	105	75	110	65
Volum rezervor	L	300	300	300	300	300	300	300	300	300	300
Presiune sonoră STD	dB(A)	59	59	60	60	62	61	61	63	64	64
Presiune sonoră cu SL	dB(A)	56	56	57	57	59	58	58	60	61	61
Greutate transport	kg	384	393	411	423	453	622	658	681	767	803
Greutate funcționare	kg	390	400	420	435	470	640	680	705	790	830

Dimensiuni

Parametru	UM	182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Lungime unitate	mm	1200	1200	1200	1200	1200	2285	2285	2285	2285	2285
Lungime cu SPU/SPD	mm	2310	2310	2310	2310	2310	3395	3395	3395	3395	3395
Lățime	mm	680	680	680	680	680	680	680	680	680	680
Înălțime	mm	1520	1520	1520	1520	1520	1520	1520	1520	1520	1520

Condiții de referință: Răcire: apă 12/7 °C, apă la condensator 30/35 °C. Încălzire: apă 40/45 °C, apă la evaporator 15/10 °C. Date sezoniere conform reglementărilor UE aplicabile; presiune sonoră la 1 m conform ISO 3744.

Documentație disponibilă la producător

Product overview CLINT 2025

Product Guide CLINT Europa 2025

Commercial leaflet AQUAPLUS

Technical brochure CWW/K 182-P÷604-P

Specification items CWW/K 182-P÷604-P

Manuale instalare, utilizare și mentenanță

Selecția corectă a unui chiller răcit cu apă

Ce trebuie cunoscut înainte de selecție?

Puterea necesară, temperaturile tur/retur, temperatura și tipul circuitului de condensare, glicolul, debitele, disponibilul de presiune, regimul anual de funcționare, redundanța și cerințele de automatizare.

Este suficientă puterea nominală din tabel?

Nu. Puterea și eficiența se modifică în funcție de temperaturile reale ale celor două circuite. Selecția finală trebuie făcută la punctul real de funcționare.

Poate fi integrat în BMS?

În funcție de serie și accesorii sunt disponibile protocoale precum Modbus, iar la gamele mai mari și BACnet, SNMP sau monitorizare web.

Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
