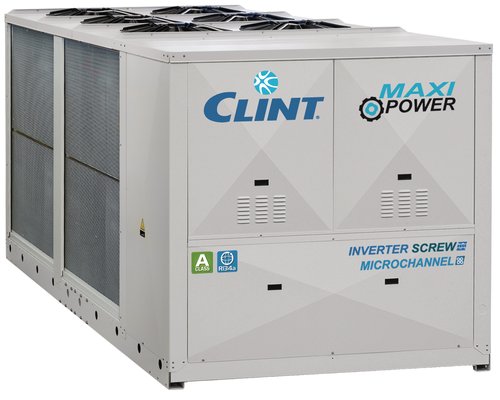

CLINT · Maxi Power · Chiller / Heat Pump
CHA/Y/A 1302÷6002
Chillere și pompe de căldură aer-apă de înaltă eficiență, cu compresoare Screw, evaporator shell & tube, R134a și opțional R513A, disponibile în configurații standard, Microchannel și super-silențioase.
Putere frigorifică263–1533 kW
CompresorScrew / Inverter Screw
RefrigerantR134a / R513A
SchimbătorShell & tube
Prezentare tehnică
CHA/Y/A 1302÷6002 acoperă sarcini frigorifice foarte mari și oferă atât versiuni de răcire, cât și versiuni reversibile de pompă de căldură. Gama este potrivită pentru proiecte unde eficiența la sarcină parțială, opțiunile de automatizare și posibilitatea integrării hidraulice sunt criterii de selecție importante.
Selecția finală trebuie făcută pentru punctul real de funcționare al instalației: temperaturi tur/retur, temperatură exterioară, procent de glicol, regim de sarcină parțială, nivel acustic, hidraulică și cerințe de automatizare.
Versiuni disponibile
- CHA/Y/A – numai răcire
- CHA/Y/A/MC – numai răcire cu baterii Microchannel
- CHA/Y/A/WP – pompă de căldură reversibilă
- CHA/Y/A/SSL – răcire super-silențioasă
- CHA/Y/A/MC/SSL – Microchannel super-silențios
- CHA/Y/A/WP/SSL – pompă de căldură reversibilă super-silențioasă
Caracteristici constructive și funcționale
- Structură portantă din tablă galvanizată, protejată prin vopsire pulbere.
- Compresoare Screw cu reglare continuă a capacității.
- Ventilatoare axiale, cu opțiuni EC/ECH.
- Condensator Cu/Al sau Microchannel.
- Evaporator shell & tube cu două circuite frigorifice independente și un circuit de apă.
- R134a standard; R513A disponibil la cerere.
- Control condensare inclus pentru funcționare în răcire până la 0 °C exterior; opțional până la -20 °C.
- În regim de încălzire, funcționare până la aproximativ -10 °C exterior, conform producătorului.
- Integrare BMS, monitorizare web, Master/Slave și semnale externe de setpoint/demand limit.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune minimă/maximă și faze
- SL – insonorizare unitate
- DSVH / DSVHL – supape duble de siguranță
- CC – control condensare până la -20 °C
- BT – kit temperatură joasă apă
- EC / ECH – ventilatoare EC Inverter, inclusiv versiuni cu presiune statică disponibilă
- HRT/P – recuperare totală de căldură în paralel
- DS – desuperheater
- TX / TXB – tratamente pentru baterii
- EW – racorduri hidraulice exterioare
- SP – rezervor inerțial
- PU / PUI / PD / PDI – pompe simple/duble, fixe sau Inverter
- SPU / SPUI / SPD / SPDI – rezervor + pompe
- GS / GD – garnituri pompe pentru glicol >30%
- FE / FX / FB / FQ / FZ / FH / FU / FD – protecții antiîngheț în funcție de configurație
- II / ID – Inverter pe unul sau toate compresoarele
- SS – soft start
- WM – monitorizare web 4G
- IS / IST – Modbus RTU/TCP-IP
- ISBT / ISB1 / ISBT1 – BACnet IP/MSTP
- ISS – SNMP
- MTS – management Master/Slave
- IAV / IAA / IAS / IDL – setpoint la distanță, al doilea setpoint și demand limit
- CP – contacte fără potențial
- MN – manometre înaltă/joasă presiune
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice de protecție pentru baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
- FL – flow switch
Date tehnice pe modele
| Parametru | UM | 1302 | 1502 | 1702 | 1902 | 2002 | 2602 | 3002 | 3602 | 4202 | 4802 | 5002 | 5402 | 6002 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 263 | 313 | 359 | 413 | 464 | 574 | 696 | 839 | 959 | 1136 | 1264 | 1398 | 1533 |
| Putere absorbită STD | kW | 82 | 96 | 114 | 131 | 146 | 179 | 219 | 256 | 305 | 352 | 380 | 440 | 480 |
| EER STD | 3.21 | 3.26 | 3.15 | 3.15 | 3.18 | 3.21 | 3.18 | 3.28 | 3.14 | 3.23 | 3.33 | 3.18 | 3.19 | |
| Putere frigorifică EN14511 | kW | 263 | 313 | 358 | 412 | 463 | 573 | 695 | 838 | 958 | 1135 | 1263 | 1397 | 1532 |
| EER EN14511 | 3.17 | 3.22 | 3.1 | 3.11 | 3.14 | 3.17 | 3.14 | 3.24 | 3.11 | 3.19 | 3.29 | 3.14 | 3.15 | |
| SEER STD | 4.13 | 4.25 | 4.22 | 4.36 | 4.39 | 4.44 | 4.33 | 4.47 | 4.53 | 4.43 | 4.41 | 4.45 | 4.47 | |
| SEER cu EC/ECH | 4.58 | 4.66 | 4.55 | 4.73 | 4.74 | 4.77 | 4.65 | 4.86 | 4.85 | 4.69 | 4.74 | 4.71 | 4.73 | |
| Putere absorbită MC | kW | 80 | 94 | 112 | 128 | 143 | 175 | 215 | 251 | 299 | 345 | 372 | 431 | 470 |
| EER MC | 3.29 | 3.33 | 3.21 | 3.23 | 3.24 | 3.28 | 3.24 | 3.34 | 3.21 | 3.29 | 3.4 | 3.24 | 3.26 | |
| SEER MC | 4.14 | 4.26 | 4.23 | 4.34 | 4.39 | 4.43 | 4.33 | 4.48 | 4.53 | 4.42 | 4.41 | 4.46 | 4.47 | |
| Putere termică WP | kW | 272 | 324 | 372 | 428 | 480 | 594 | 721 | 869 | 993 | 1176 | — | — | — |
| COP WP | 3.36 | 3.42 | 3.3 | 3.32 | 3.36 | 3.35 | 3.31 | 3.43 | 3.29 | 3.38 | — | — | — | |
| SCOP WP | 3.2 | 3.32 | 3.34 | 3.33 | 3.32 | 3.34 | 3.32 | 3.36 | 3.32 | 3.36 | — | — | — | |
| Compresoare | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Reglare capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă evaporator | l/s | 12.54 | 14.92 | 17.11 | 19.68 | 22.11 | 27.36 | 33.17 | 39.99 | 45.71 | 54.14 | 60.24 | 66.63 | 73.06 |
| Pierdere de presiune evaporator | kPa | 30 | 26 | 49 | 44 | 34 | 28 | 42 | 34 | 39 | 48 | 38 | 46 | 59 |
| Racord apă evaporator | DN | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | 250 |
| Presiune disponibilă pompă | kPa | 145 | 150 | 170 | 155 | 185 | 175 | 175 | 160 | 130 | 90 | 140 | 95 | 180 |
| Volum rezervor | l | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 3000 | 3000 | — | — | — | — | — |
| Presiune sonoră STD | dB(A) | 76 | 75 | 76 | 75 | 76 | 75 | 76 | 77 | 76 | 77 | 78 | 78 | 79 |
| Presiune sonoră cu SL | dB(A) | 72 | 72 | 73 | 72 | 73 | 72 | 73 | 74 | 73 | 74 | 75 | 75 | 76 |
| Presiune sonoră SSL | dB(A) | 65 | 65 | 65 | 64 | 66 | 66 | 67 | 67 | 67 | 68 | — | — | — |
| Greutate transport | kg | 3562 | 3609 | 3708 | 4207 | 4782 | 5202 | 6496 | 7430 | 7484 | 8773 | 9640 | 10380 | 10800 |
| Greutate funcționare | kg | 3690 | 3740 | 3850 | 4390 | 5070 | 5540 | 6790 | 8070 | 8170 | 9230 | 10160 | 10890 | 11270 |
Dimensiuni
| Parametru | UM | 1302 | 1502 | 1702 | 1902 | 2002 | 2602 | 3002 | 3602 | 4202 | 4802 | 5002 | 5402 | 6002 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD/MC | mm | 4400 | 4400 | 5000 | 5550 | 6200 | 6700 | 8900 | 11100 | 11100 | 11100 | 13400 | 13400 | 13400 |
| Lungime SSL/MC-SSL | mm | 5550 | 5550 | 5550 | 6700 | 8900 | 8900 | 11100 | 11100 | 11100 | 13400 | — | — | — |
| Lungime WP | mm | 5550 | 5550 | 5550 | 7750 | 7750 | 8900 | 10050 | 13400 | 13400 | 13400 | — | — | — |
| Lungime WP/SSL | mm | 7750 | 7750 | 7750 | 8900 | 10050 | 10050 | 13400 | 13400 | 13400 | — | — | — | — |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime STD/MC | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2500 | 2500 | 2500 | 2500 |
Condiții de referință: Răcire: apă 12/7 °C, aer exterior 35 °C. Încălzire: apă 40/45 °C, aer exterior 7 °C uscat / 6 °C umed. SEER și SCOP sunt raportate conform reglementărilor UE aplicabile; presiunea sonoră este declarată în câmp liber la 1 m.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Maxi Power
Technical brochure CHA/Y/A 1302÷6002 – CLB 179.6
Specification items EN/IT
Manuale instalare, utilizare și mentenanță în 5 limbi
Manuale accesorii, Master/Slave și recuperare de căldură
Întrebări frecvente
Există și versiune pompă de căldură?
Da. Gama include versiuni WP reversibile; disponibilitatea și performanțele se verifică pe model.
Ce refrigerant poate fi utilizat?
R134a este refrigerantul de bază publicat pentru serie, iar R513A poate fi furnizat la cerere.
Există versiuni cu nivel acustic redus?
Da. Sunt disponibile versiuni SSL și MC/SSL, precum și opțiuni de insonorizare.
Datele tehnice sunt structurate după documentația publică CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
