CLINT · Multi Power · High Efficiency

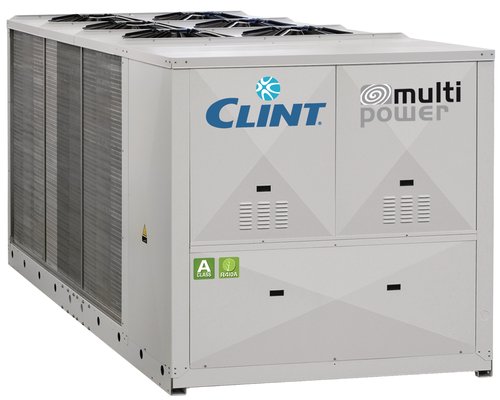

CHA/K/AF 726-P÷24012-P

Chillere aer-apă și pompe de căldură de înaltă eficiență pentru instalații mari, cu mai multe compresoare Scroll, două circuite frigorifice și schimbător cu plăci.

Solicită selecție tehnică

Putere frigorifică197–692 kW

CompresorScroll

RefrigerantR410A / R452B / R454B

SchimbătorPlăci

Prezentare tehnică

CHA/K/AF 726-P÷24012-P este o gamă Multi Power construită în jurul mai multor compresoare Scroll distribuite pe două circuite frigorifice. Configurația permite un număr mare de trepte de capacitate, contribuind la eficiența la sarcini parțiale, la reducerea curenților de pornire și la continuitatea serviciului.

Seria este disponibilă atât pentru răcire, cât și ca pompă de căldură reversibilă, inclusiv în versiuni super-silențioase. Ventilatoarele EC și ECH sunt opționale, iar pentru funcționare la temperaturi exterioare scăzute sunt disponibile controlul condensării până la 0 °C sau până la -20 °C.

Versiuni

CHA/K/AF – numai răcire
CHA/K/AF/WP – pompă de căldură reversibilă
CHA/K/AF/SSL – răcire super-silențioasă
CHA/K/AF/WP/SSL – pompă de căldură super-silențioasă

Caracteristici constructive și funcționale

Cadru portant din tablă galvanizată cu protecție suplimentară prin vopsire pulbere poliesterică.
Compresoare Scroll cu vizor de ulei, protecție internă la supraîncălzire și încălzitor de carter.
Ventilatoare axiale cu motor cu rotor exterior; opțional ventilatoare EC / ECH.
Condensator cu țevi de cupru și aripioare din aluminiu.
Evaporator cu plăci brazate AISI 316, cu două circuite frigorifice independente și un circuit de apă.
Ventil electronic de expansiune și traductoare electronice de înaltă/joasă presiune.
R410A standard; la cerere R452B sau R454B.
Funcționare în încălzire până la -15 °C exterior.
Control cu microprocesor.

Accesorii montate din fabrică

IM – întreruptoare automate
RE – releu control tensiune/faze
SL – insonorizare
RFM / RFL – vane de izolare
CT – control condensare până la 0 °C
CC – control condensare până la -20 °C
BT – kit temperatură joasă apă
EC / ECH – ventilatoare EC
DS – desuperheater
HRT/P – recuperare totală de căldură în paralel
TX – baterie cu aripioare pretratate
EW – racorduri externe apă
PS / PSI / PD / PDI – pompe simple/duble, fixe sau Inverter
GS / GD – garnituri pentru glicol >30%
FE / FX / FZ / FH – pachete antiîngheț
SS – soft start
WM – monitorizare web 4G
IS / IST – Modbus
ISBT / ISB1 / ISBT1 – BACnet
ISS – SNMP
MTS – Master/Slave
IAV / IAA / IAS / IDL – setpoint și demand limit
MN – manometre

Accesorii livrate separat

CR – panou de comandă la distanță
RP – grile metalice de protecție baterii
AG – amortizoare din cauciuc
AM – amortizoare cu arc

Date tehnice pe modele

Parametru	UM	726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	20010-P	24012-P
Putere frigorifică	kW	197	220	245	271	300	329	361	396	435	485	538	603	692
EER		3.18	3.19	3.22	3.27	3.16	3.13	3.25	3.19	3.17	3.15	3.18	3.14	3.14
EER EN14511		3.13	3.14	3.18	3.22	3.11	3.10	3.21	3.15	3.13	3.12	3.15	3.11	3.12
SEER		4.18	4.19	4.23	4.24	4.18	4.20	4.21	4.48	4.60	4.63	4.61	4.60	4.60
Eficiență sezonieră	%	164	165	166	167	164	165	165	176	181	182	181	181	181
Putere termică	kW	214	239	266	295	325	359	391	431	473	526	586	658	754
COP		3.29	3.27	3.28	3.35	3.28	3.29	3.28	3.34	3.31	3.25	3.33	3.26	3.26
COP EN14511		3.24	3.22	3.24	3.30	3.23	3.25	3.24	3.29	3.26	3.21	3.29	3.16	3.23
Compresoare	buc	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	5+5	6+6
Circuite frigorifice	buc	2	2	2	2	2	2	2	2	2	2	2	2	2
Trepte capacitate	buc	6	6	6	6	8	8	8	8	8	10	10	8	10
Debit apă evaporator	l/s	9.39	10.49	11.68	12.92	14.30	15.68	17.21	18.88	20.73	23.12	25.64	28.74	32.98
Pierdere presiune	kPa	45.0	49.0	44.0	42.0	50.0	39.0	46.0	49.0	49.0	33.0	41.0	39.0	32.0
Racord apă	DN	80	80	80	80	80	80	80	80	80	150	150	150	150
Presiune disponibilă pompă	kPa	154	136	198	180	180	181	161	143	123	181	164	154	140
Presiune sonoră STD	dB(A)	72	73	74	74	74	74	74	76	76	75	76	77	77
Presiune sonoră + SL	dB(A)	69	70	71	71	71	71	72	73	73	72	73	74	74
Presiune sonoră SSL	dB(A)	66	66	67	68	67	68	68	69	69	69	70	—	—

Dimensiuni

Parametru	UM	726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	20010-P	24012-P
Lungime STD	mm	4000	4000	4000	4000	5000	5000	5000	5000	5000	6200	6200	7200	7200
Lungime SSL	mm	5000	5000	5000	5000	6200	6200	6200	6200	6200	7200	7200	—	—

Condiții de referință: răcire cu apă 12/7 °C la 35 °C exterior; încălzire cu apă 40/45 °C la 7 °C DB / 6 °C WB. SEER conform UE 2016/2281. Presiunea sonoră la 1 m conform ISO 3744. Pentru dimensiunile complete și greutățile versiunilor SSL/WP se verifică broșura tehnică.

Documentație disponibilă la producător

Product overview CLINT 2025

Product Guide CLINT Europa 2025

Commercial leaflet Multi Power

Technical brochure CHA/K/AF 726-P÷24012-P – CLB 199

Specification items EN/IT

15 manuale de instalare/utilizare/mentenanță pentru familiile K/G/L

Manuale accesorii: amortizoare, Master/Slave, tratamente baterii, recuperare căldură

Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului pentru punctul real de funcționare.
