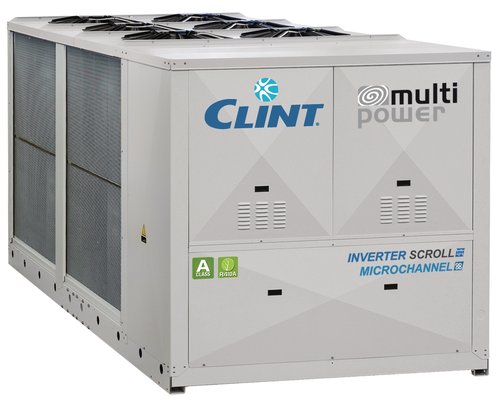

CLINT · Multi Power · Inverter Scroll
CHA/IK/A 674-P÷2356-P
Chillere aer-apă și pompe de căldură pentru puteri mari, cu compresoare DC Inverter Scroll + Scroll ON/OFF, două circuite frigorifice și opțiuni Microchannel / super-silențioase.
Putere frigorifică196–668 kW
CompresorInverter Scroll
RefrigerantR410A / R452B / R454B
VersiuniSTD / MC / WP / SSL
Prezentare tehnică
Seria CHA/IK/A 674-P÷2356-P extinde platforma Inverter Scroll către aplicații comerciale și industriale de putere mare. Controlul Inverter al compresoarelor îmbunătățește eficiența la sarcină parțială, iar arhitectura cu două circuite frigorifice și mai multe compresoare reduce riscul opririi totale a instalației.
Pentru creșterea eficienței sunt disponibile baterii Microchannel, pompe Inverter și ventilatoare EC. Controlul condensării inclus permite funcționarea în răcire până la -20 °C exterior, iar în regim de încălzire producătorul indică funcționare până la -15 °C.
Versiuni
- CHA/IK/A – numai răcire
- CHA/IK/A/MC – răcire cu baterii Microchannel
- CHA/IK/A/WP – pompă de căldură reversibilă
- CHA/IK/A/SSL – răcire super-silențioasă
- CHA/IK/A/MC/SSL – Microchannel + super-silențioasă
- CHA/IK/A/WP/SSL – pompă de căldură super-silențioasă
Caracteristici constructive și funcționale
- Cadru portant din tablă galvanizată, protejat cu vopsea pulbere poliesterică.
- Compresoare DC Inverter Scroll și Scroll ON/OFF, cu protecție termică și încălzitor de carter.
- Ventilatoare axiale cu rotor exterior; opțional EC și ECH cu presiune statică ridicată.
- Condensator CuAl sau baterii Microchannel din aluminiu.
- Evaporator cu plăci brazate AISI 316, două circuite frigorifice independente și un circuit de apă.
- Ventil electronic de expansiune și traductoare electronice de presiune.
- R410A standard; la cerere R452B sau R454B.
- Control condensare inclus pentru răcire până la -20 °C exterior.
- Funcționare în încălzire până la -15 °C exterior.
- Control cu microprocesor.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – releu control tensiune/faze
- SL – insonorizare
- RFM / RFL – vane de izolare circuit frigorific
- BT – kit temperatură joasă apă
- EC / ECH – ventilatoare EC
- DS – desuperheater
- HRT/P – recuperare totală de căldură în paralel
- TX / TXB – tratamente baterie
- EW – racorduri externe apă
- PS / PSI / PD / PDI – pompe simple/duble, fixe sau Inverter
- GS / GD – garnituri pentru glicol >30%
- FE / FX / FZ / FH – pachete antiîngheț
- WM – monitorizare web 4G
- IS / IST – Modbus
- ISBT / ISB1 / ISBT1 – BACnet
- ISS – SNMP
- MTS – Master/Slave
- IAV / IAA / IAS / IDL – setpoint și limitare cerere
- MN – manometre
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile metalice de protecție baterii
- AG – amortizoare din cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 674-P | 784-P | 1004-P | 1054-P | 1154-P | 1256-P | 1456-P | 1606-P | 1756-P | 2356-P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 196 | 234 | 287 | 316 | 349 | 383 | 422 | 458 | 515 | 668 |
| Putere absorbită STD | kW | 61 | 73 | 90 | 98 | 109 | 120 | 133 | 144 | 163 | 211 |
| EER STD | 3.21 | 3.21 | 3.19 | 3.22 | 3.20 | 3.19 | 3.17 | 3.18 | 3.16 | 3.17 | |
| EER STD EN14511 | 3.17 | 3.17 | 3.15 | 3.19 | 3.16 | 3.16 | 3.14 | 3.15 | 3.13 | 3.13 | |
| SEER STD | 4.39 | 4.40 | 4.44 | 4.45 | 4.41 | 4.55 | 4.67 | 4.70 | 4.68 | 4.67 | |
| Putere frigorifică MC | kW | 196 | 234 | 287 | 316 | 349 | 383 | 422 | 458 | 515 | 668 |
| EER MC | 3.27 | 3.25 | 3.22 | 3.26 | 3.23 | 3.22 | 3.20 | 3.20 | 3.20 | 3.20 | |
| SEER MC | 4.44 | 4.45 | 4.49 | 4.50 | 4.46 | 4.60 | 4.73 | 4.76 | 4.74 | 4.73 | |
| Putere termică | kW | 212 | 253 | 311 | 343 | 379 | 417 | 458 | 497 | 559 | 724 |
| COP | 3.37 | 3.37 | 3.34 | 3.36 | 3.38 | 3.36 | 3.34 | 3.36 | 3.31 | 3.32 | |
| SCOP | 3.67 | 3.57 | 3.60 | 3.52 | 3.61 | 3.52 | 3.53 | 3.48 | 3.54 | 3.53 | |
| Compresoare | buc | 2+2 | 2+2 | 2+2 | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 | 3+3 |
| Circuite frigorifice | buc | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Reglare capacitate | continuu | continuu | continuu | continuu | continuu | continuu | continuu | continuu | continuu | continuu | |
| Debit apă evaporator | l/s | 9.34 | 11.15 | 13.68 | 15.06 | 16.63 | 18.26 | 20.11 | 21.83 | 24.54 | 31.84 |
| Pierdere presiune | kPa | 38 | 36 | 35 | 37 | 40 | 32 | 33 | 36 | 32 | 37 |
| Racord apă | DN | 80 | 80 | 80 | 80 | 80 | 150 | 150 | 150 | 150 | 150 |
| Curent maxim funcționare | A | 143 | 164 | 197 | 216 | 235 | 258 | 294 | 325 | 360 | 476 |
| Curent maxim pornire | A | 310 | 352 | 410 | 428 | 470 | 445 | 507 | 538 | 595 | 789 |
| Presiune disponibilă pompă | kPa | 160 | 140 | 170 | 185 | 170 | 165 | 145 | 180 | 175 | 140 |
| Presiune sonoră STD | dB(A) | 72 | 74 | 75 | 74 | 74 | 74 | 75 | 75 | 76 | 77 |
| Presiune sonoră MC | dB(A) | 71 | 73 | 74 | 73 | 73 | 73 | 74 | 74 | 75 | 76 |
| Greutate transport | kg | 2251 | 2384 | 2511 | 2791 | 2851 | 3186 | 3248 | 3658 | 3836 | 4392 |
| Greutate operare | kg | 2270 | 2410 | 2550 | 2830 | 2890 | 3230 | 3300 | 3710 | 3900 | 4470 |
Dimensiuni
| Parametru | UM | 674-P | 784-P | 1004-P | 1054-P | 1154-P | 1256-P | 1456-P | 1606-P | 1756-P | 2356-P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lungime STD/MC | mm | 4000 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 6200 | 6200 | 7200 |
| Lungime SSL | mm | 5000 | 5000 | 5000 | 6200 | 6200 | 6200 | 6200 | 7200 | 7200 | — |
| Lățime | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| Înălțime | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 |
Condiții de referință: răcire cu apă 12/7 °C la 35 °C exterior; încălzire cu apă 40/45 °C la 7 °C DB / 6 °C WB. SEER conform UE 2016/2281; SCOP conform UE 811/2013. Presiunea sonoră la 1 m conform ISO 3744.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Multi Power
Technical brochure CHA/IK/A 674-P÷2356-P – CLB 173
Specification items EN/IT
15 manuale de instalare/utilizare/mentenanță pentru familiile K/G/L
Manuale accesorii: amortizoare, Master/Slave, tratamente baterii, recuperare căldură
Sursa factuală: documentația publicată de CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului pentru punctul real de funcționare.
