CLINT · Air cooled · Inverter Scroll · compact

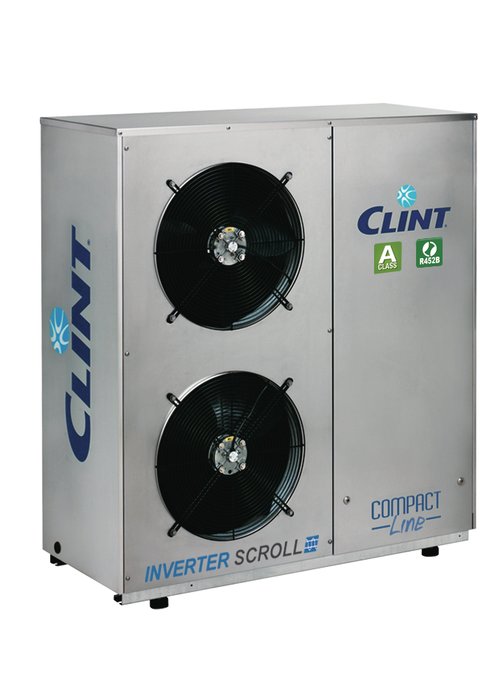

CHA/IG/A 51÷81
Chiller și pompă de căldură aer-apă CLINT din gama Compact Line, cu compresor DC Inverter Scroll, schimbător cu plăci și pompă de circulație EC Inverter integrată. Seria este gândită pentru aplicații rezidențiale și light-commercial unde contează dimensiunile compacte, modularea la sarcină parțială și integrarea hidraulică simplificată.
Putere frigorifică9.7–18.0 kW
CompresorInverter Scroll
RefrigerantR452B / R454B
Pompă integratăEC Inverter
Prezentare tehnică
Chiller și pompă de căldură aer-apă CLINT din gama Compact Line, cu compresor DC Inverter Scroll, schimbător cu plăci și pompă de circulație EC Inverter integrată. Seria este gândită pentru aplicații rezidențiale și light-commercial unde contează dimensiunile compacte, modularea la sarcină parțială și integrarea hidraulică simplificată.
Pentru selecția corectă, datele nominale trebuie verificate la punctul real de funcționare și corelate cu instalația hidraulică, automatizarea și regimul anual de exploatare.
Versiuni disponibile
- CHA/IG/A – numai răcire
- CHA/IG/A/WP – pompă de căldură reversibilă
Caracteristici constructive și funcționale
- Cadru din peraluman și tablă galvanizată, cu amortizoare din cauciuc; compartiment compresor insonorizat.
- Compresor DC Inverter Scroll cu protecție internă, rezistență de carter și carcasă fonoizolantă.
- Ventilatoare axiale; disponibile și variante EC.
- Baterie aer cu țevi din cupru și aripioare din aluminiu; tavă condens pentru versiunea WP.
- Evaporator cu plăci brazate AISI 316 și presostat diferențial.
- Ventil electronic de expansiune.
- R452B standard; R454B la cerere.
- Control condensare inclus pentru răcire până la -20°C exterior.
- Funcționare în încălzire până la -15°C exterior.
- Circuit hidraulic integrat cu pompă EC Inverter, vas de expansiune și supapă de siguranță.
- Funcții avansate de control: setpoint extern, demand limit, sisteme hibride și ACM.
Accesorii montate din fabrică
- TX – baterie cu aripioare pretratate
- FE – rezistență antigel evaporator
Accesorii livrate separat
- CR – panou de comandă la distanță
- IS – Modbus RTU / RS485
- SQC – sequencer
- RP – grile metalice protecție baterii
Date tehnice pe modele
| Parametru | UM | 51 | 61 | 71 | 81 |
|---|---|---|---|---|---|
| Putere frigorifică 12/7°C | kW | 9.7 | 13.1 | 15.1 | 17.5 |
| Putere absorbită răcire | kW | 3.6 | 4.9 | 5.7 | 6.6 |
| EER | 2.67 | 2.66 | 2.64 | 2.64 | |
| EER EN14511 | 2.77 | 2.75 | 2.71 | 2.71 | |
| SEER | 4.16 | 4.17 | 4.15 | 4.17 | |
| Eficiență sezonieră răcire | % | 163 | 164 | 163 | 164 |
| Putere frigorifică 23/18°C | kW | 13.2 | 17.7 | 20.2 | 23.4 |
| EER 23/18°C | 3.55 | 3.46 | 3.30 | 3.27 | |
| Putere termică 40/45°C | kW | 11.5 | 15.2 | 17.4 | 19.5 |
| COP 40/45°C | 3.17 | 3.21 | 3.20 | 3.18 | |
| COP EN14511 | 3.25 | 3.29 | 3.27 | 3.24 | |
| SCOP temperatură medie | 2.89 | 2.87 | 2.88 | 2.88 | |
| Clasă energetică temperatură medie | A+ | A+ | A+ | A+ | |
| Putere termică 30/35°C | kW | 11.7 | 15.4 | 17.6 | 19.7 |
| COP 30/35°C | 3.94 | 3.98 | 3.95 | 3.90 | |
| SCOP temperatură joasă | 3.63 | 3.65 | 3.70 | 3.70 | |
| Clasă energetică temperatură joasă | A+ | A+ | A+ | A+ | |
| Compresoare | buc | 1 | 1 | 1 | 1 |
| Alimentare | V/Ph/Hz | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 |
| Curent maxim funcționare | A | 13 | 13 | 15 | 18 |
| Curent maxim pornire | A | 8 | 8 | 9 | 10 |
| Debit apă | l/s | 0.46 | 0.63 | 0.72 | 0.83 |
| Presiune disponibilă pompă | kPa | 75 | 80 | 70 | 65 |
| Racord apă | G | 1" | 1" | 1" | 1" |
| Presiune sonoră | dB(A) | 58 | 58 | 59 | 60 |
| Greutate transport | kg | 195 | 197 | 199 | 201 |
| Greutate operare | kg | 245 | 247 | 249 | 251 |
Dimensiuni
| Parametru | UM | 51 | 61 | 71 | 81 |
|---|---|---|---|---|---|
| Lungime STD | mm | 1160 | 1160 | 1160 | 1160 |
| Lățime STD | mm | 500 | 500 | 500 | 500 |
| Înălțime STD | mm | 1270 | 1270 | 1270 | 1270 |
Condiții / observații: Răcire: apă 12/7°C la 35°C aer exterior; încălzire: apă 40/45°C la aer 7°C d.b./6°C w.b. Valorile SEER/SCOP sunt conform reglementărilor europene indicate de CLINT.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Compact Line
Technical brochure CHA/IG/A 51÷81
Manuale instalare, utilizare și mentenanță
Selecție și integrare
Este suficientă valoarea nominală din tabel?
Nu. Selecția finală se verifică la temperaturile, debitele și condițiile reale ale proiectului.
Poate fi integrat echipamentul în BMS?
În funcție de serie și configurație, CLINT oferă opțiuni de comunicație și control; acestea trebuie stabilite la selecție.
De ce este important suportul tehnic?
Un echipament corect ales trebuie corelat cu hidraulica, automatizarea, protecțiile, regimul de sarcină și condițiile de exploatare. Puterea din catalog este doar punctul de plecare.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
