CHA/IG/A 51÷81
Vezi datele tehnice și poziționarea acestei familii din aceeași categorie.
CLINT · Air cooled · pompă de căldură dedicată · R454C

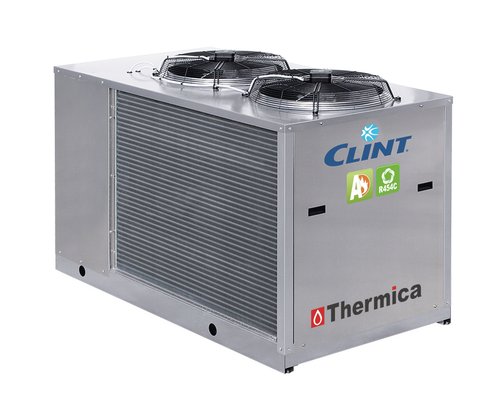

CHA/F/ML/WP 52÷92
Pompă de căldură aer-apă CLINT THERMICA pentru încălzire, răcire și producerea apei calde la temperatură ridicată, până la 65°C. Seria utilizează R454C, compresoare Scroll și ventilatoare axiale și poate funcționa în încălzire până la -20°C temperatură exterioară.
Putere termică19–27 kW
CompresorScroll
RefrigerantR454C
Apă caldăpână la 65°C
Prezentare tehnică
Pompă de căldură aer-apă CLINT THERMICA pentru încălzire, răcire și producerea apei calde la temperatură ridicată, până la 65°C. Seria utilizează R454C, compresoare Scroll și ventilatoare axiale și poate funcționa în încălzire până la -20°C temperatură exterioară.
Pentru selecția corectă, datele nominale trebuie verificate la punctul real de funcționare și corelate cu instalația hidraulică, automatizarea și regimul anual de exploatare.
Versiuni disponibile
- CHA/F/ML/WP – pompă de căldură reversibilă
Caracteristici constructive și funcționale
- Cadru din peraluman și tablă galvanizată.
- Compresoare Scroll cu protecție termică internă și rezistență de carter.
- Ventilatoare axiale cu profil aerodinamic și motoare cu rotor exterior.
- Baterie aer cu țevi din cupru și aripioare din aluminiu cu tratament hidrofil.
- Evaporator cu plăci brazate din inox AISI 316, cu presostat diferențial, flow-switch și protecție antigel.
- Refrigerant R454C.
- Control de condensare/evaporare inclus pentru funcționare stabilă și reducerea zgomotului, inclusiv răcire la temperaturi exterioare joase.
- Funcționare în încălzire până la -20°C exterior; apă până la 65°C la exterior de cel puțin -5°C și până la aproximativ 52°C la -20°C.
- Funcții avansate pentru setpoint extern, demand limit, sisteme hibride și ACM.
Accesorii montate din fabrică
- PFC1 – corecție factor de putere cosφ 0,95
- SL – insonorizare unitate
- EC – ventilatoare EC Inverter
- TX – baterie cu aripioare pretratate
- SI – rezervor inerțial
- PS – pompă simplă
- PSI – pompă simplă Inverter
- GS – garnitură pompă pentru glicol >30%
- FO / FG / FUM – protecții antigel
- SS – soft start
- IS – Modbus RTU / RS485
- GDS – detector pierderi
- SQP – pregătire rețea cu sequencer
Accesorii livrate separat
- V3D – vană cu 3 căi pentru ACM
- CR – panou de comandă la distanță
- SQC – sequencer
- RP – grile metalice protecție baterii
- AG – amortizoare din cauciuc
Date tehnice pe modele
| Parametru | UM | 52 | 62 | 92 |
|---|---|---|---|---|
| Putere termică (40/45°C, aer 7/6°C) | kW | 19.1 | 21.9 | 27.3 |
| Putere absorbită | kW | 5.7 | 6.6 | 8.3 |
| COP | 3.35 | 3.32 | 3.29 | |
| Putere termică (30/35°C) | kW | 20.5 | 23.4 | 29.1 |
| Putere absorbită (30/35°C) | kW | 4.9 | 5.6 | 7.1 |
| COP (30/35°C) | 4.17 | 4.15 | 4.08 | |
| Putere termică (47/55°C) | kW | 17.8 | 20.5 | 25.6 |
| Putere absorbită (47/55°C) | kW | 6.7 | 7.8 | 9.7 |
| COP (47/55°C) | 2.67 | 2.64 | 2.64 | |
| SCOP | 3.61 | 3.88 | 3.90 | |
| Eficiență energetică sezonieră | % | 141 | 152 | 153 |
| Clasă energetică | A+ | A++ | A++ | |
| Putere frigorifică 12/7°C | kW | 16.0 | 17.9 | 23.3 |
| Putere absorbită răcire 12/7°C | kW | 5.4 | 6.2 | 7.9 |
| EER 12/7°C | 2.96 | 2.89 | 2.95 | |
| Putere frigorifică 23/18°C | kW | 21.7 | 24.6 | 31.8 |
| EER 23/18°C | 3.58 | 3.60 | 3.59 | |
| Compresoare | buc | 2 | 2 | 2 |
| Circuite frigorifice | buc | 1 | 1 | 1 |
| Trepte capacitate | buc | 2 | 2 | 2 |
| Debit apă | l/s | 0.93 | 1.06 | 1.32 |
| Pierdere presiune | kPa | 18.3 | 15.7 | 15.7 |
| Racord apă | G | 1-1/4" | 1-1/4" | 1-1/4" |
| Alimentare | V/Ph/Hz | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 |
| Curent maxim funcționare | A | 20 | 22 | 26 |
| Curent maxim pornire | A | 60 | 65 | 81 |
| Presiune disponibilă pompă | kPa | 130 | 120 | 160 |
| Volum rezervor | L | 100 | 100 | 100 |
| Presiune sonoră STD | dB(A) | 60 | 60 | 61 |
| Presiune sonoră SL | dB(A) | 58 | 58 | 59 |
| Greutate transport | kg | 302 | 321 | 361 |
| Greutate operare | kg | 300 | 320 | 360 |
Dimensiuni
| Parametru | UM | 52 | 62 | 92 |
|---|---|---|---|---|
| Lungime STD/SL | mm | 1850 | 1850 | 1850 |
| Lățime STD/SL | mm | 1000 | 1000 | 1000 |
| Înălțime STD/SL | mm | 1300 | 1300 | 1300 |
Condiții / observații: Condițiile de referință CLINT includ apă încălzită 40/45°C la aer 7°C d.b./6°C w.b., respectiv apă răcită 12/7°C la 35°C aer exterior. Valorile sezoniere sunt raportate conform reglementărilor europene indicate de producător.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet THERMICA
Technical brochure CHA/F/ML/WP 52÷92
Specification items
Manuale instalare, utilizare și mentenanță
Selecție și integrare
Este suficientă valoarea nominală din tabel?
Nu. Selecția finală se verifică la temperaturile, debitele și condițiile reale ale proiectului.
Poate fi integrat echipamentul în BMS?
În funcție de serie și configurație, CLINT oferă opțiuni de comunicație și control; acestea trebuie stabilite la selecție.
De ce este important suportul tehnic?
Un echipament corect ales trebuie corelat cu hidraulica, automatizarea, protecțiile, regimul de sarcină și condițiile de exploatare. Puterea din catalog este doar punctul de plecare.
Datele sunt structurate după documentația publică CLINT pentru Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială la punctul real de funcționare.
