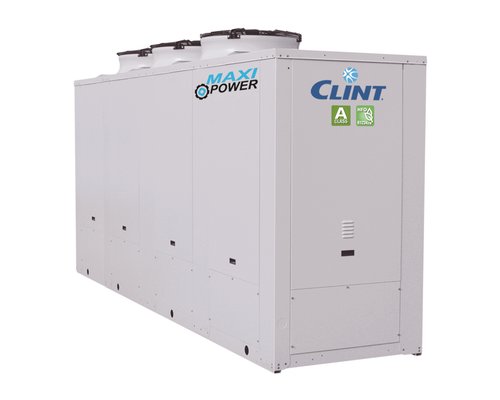

CLINT · Maxi Power · High Efficiency
CHA/H/A 351-P÷1221-P
Chillere aer-apă de înaltă eficiență cu compresor Screw, reglare continuă a capacității, R1234ze și opțiune R515B. Variantele Microchannel și super-silențioase permit adaptarea la proiecte cu cerințe ridicate de eficiență și acustică.
Putere frigorifică79–208 kW
CompresorScrew / Inverter Screw
RefrigerantR1234ze / R515B
SchimbătorPlăci
Prezentare tehnică
Chillere aer-apă de înaltă eficiență cu compresor Screw, reglare continuă a capacității, R1234ze și opțiune R515B. Variantele Microchannel și super-silențioase permit adaptarea la proiecte cu cerințe ridicate de eficiență și acustică.
Selecția finală se face pentru punctul real de funcționare: temperaturi apă, temperatură exterioară, glicol, sarcină parțială, nivel acustic, disponibil de pompare și cerințe de automatizare.
Caracteristici constructive și funcționale
- Cadru din tablă galvanizată cu protecție prin vopsire pulbere.
- Compresor Screw cu separator de ulei integrat, filtru pe aspirație, încălzitor carter și reglare continuă a capacității.
- Ventilatoare axiale; opțional EC/ECH pentru eficiență și instalare canalizată.
- Condensator disponibil cu baterii Cu/Al sau Microchannel.
- Evaporator cu plăci brazate AISI 316, un circuit frigorific și un circuit de apă.
- Control condensare inclus pentru funcționare până la 0 °C exterior; opțional până la -20 °C.
- HFO-R1234ze standard; R515B la cerere.
- Ventil electronic de expansiune, traductoare de presiune și control cu microprocesor.
Accesorii montate din fabrică
- IM – întreruptoare automate
- RE – control tensiune/faze
- SL – insonorizare
- DSVH / DSVHL – supape duble de siguranță
- CC – control condensare până la -20 °C
- BT – kit temperatură joasă apă
- EC / ECH – ventilatoare EC Inverter
- HRT/P – recuperare totală de căldură
- TX / TXB – tratamente baterii
- SI / SP – rezervor inerțial, în funcție de versiune
- PS/PSI/PD/PDI sau PU/PUI – pompe fixe/Inverter
- Protecții antiîngheț
- IQ – Inverter pe compresor
- SS – soft start
- WM – monitorizare web 4G
- Modbus RTU/TCP, BACnet IP/MSTP, SNMP
- MTS – Master/Slave
- IAV/IAA/IAS/IDL – setpoint și demand limit
- CP – contacte fără potențial
- MN – manometre
Accesorii livrate separat
- CR – panou de comandă la distanță
- RP – grile protecție baterii
- AG – amortizoare cauciuc
- AM – amortizoare cu arc
Date tehnice pe modele
| Parametru | UM | 351-P | 601-P | 801-P | 901-P | 1221-P |
|---|---|---|---|---|---|---|
| Putere frigorifică STD | kW | 78.6 | 101 | 130 | 163 | 208 |
| Putere absorbită STD | kW | 23.9 | 32.3 | 39.7 | 49.6 | 66.6 |
| EER STD | 3.29 | 3.13 | 3.27 | 3.29 | 3.12 | |
| EER EN14511 STD | 3.28 | 3.12 | 3.27 | 3.27 | 3.11 | |
| SEER STD | 4.09 | 3.95 | 3.93 | 4.06 | 4.02 | |
| SEER cu EC/ECH | 4.68 | 4.42 | 4.47 | 4.52 | 4.47 | |
| EER versiune Microchannel | 3.34 | 3.18 | 3.32 | 3.33 | 3.16 | |
| SEER Microchannel | 4.10 | 3.97 | 3.93 | 4.06 | 4.02 | |
| Compresoare | buc | 1 | 1 | 1 | 1 | 1 |
| Trepte capacitate | Continuu | Continuu | Continuu | Continuu | Continuu | |
| Debit apă evaporator | l/s | 3.76 | 4.83 | 6.21 | 7.79 | 9.94 |
| Pierdere de presiune | kPa | 9 | 11 | 11 | 12 | 12 |
| Curent maxim funcționare | A | 101 | 99.6 | 133 | 152 | 214 |
| Curent maxim pornire | A | 180 | 190 | 279 | 328 | 435 |
| Presiune disponibilă pompă | kPa | 145 | 205 | 190 | 180 | 150 |
| Volum rezervor | l | 600 | 600 | 600 | 600 | 600 |
| Presiune statică ECH | Pa | 110 | 110 | 110 | 110 | 110 |
| Presiune sonoră STD | dB(A) | 74 | 74 | 75 | 75 | 76 |
| Presiune sonoră + SL | dB(A) | 71 | 71 | 72 | 72 | 73 |
| Presiune sonoră SSL | dB(A) | 66 | 66 | 67 | 68 | — |
| Greutate transport | kg | 1281 | 1441 | 1888 | 1998 | 2189 |
| Greutate funcționare | kg | 1300 | 1480 | 1930 | 2050 | 2260 |
Dimensiuni
| Parametru | UM | 351-P | 601-P | 801-P | 901-P | 1221-P |
|---|---|---|---|---|---|---|
| Lungime | mm | 3550 | 3550 | 4700 | 4700 | 4700 |
| Lățime | mm | 1100 | 1100 | 1100 | 1100 | 1100 |
| Înălțime | mm | 2250 | 2250 | 2250 | 2250 | 2250 |
Condiții de referință: datele de răcire sunt raportate de producător în principal la apă 12/7 °C și aer exterior 35 °C. Valorile sezoniere sunt conform reglementărilor ErP aplicabile. Pentru proiectare se verifică selecția CLINT la punctul real de funcționare.
Documentație disponibilă la producător
Product overview CLINT 2025
Product Guide CLINT Europa 2025
Commercial leaflet Maxi Power
Technical brochure CHA/H/A 351-P÷1221-P – CLB 216
Specification items EN/IT
Manuale instalare/utilizare/mentenanță în 5 limbi
Manuale accesorii și recuperare de căldură
Datele tehnice sunt structurate după documentația publică CLINT pentru piața Europa. Pagina racitor.ro este o prezentare tehnică în limba română și nu înlocuiește selecția oficială a producătorului.
